Назначение соединителя ШР55П23НГ1-К

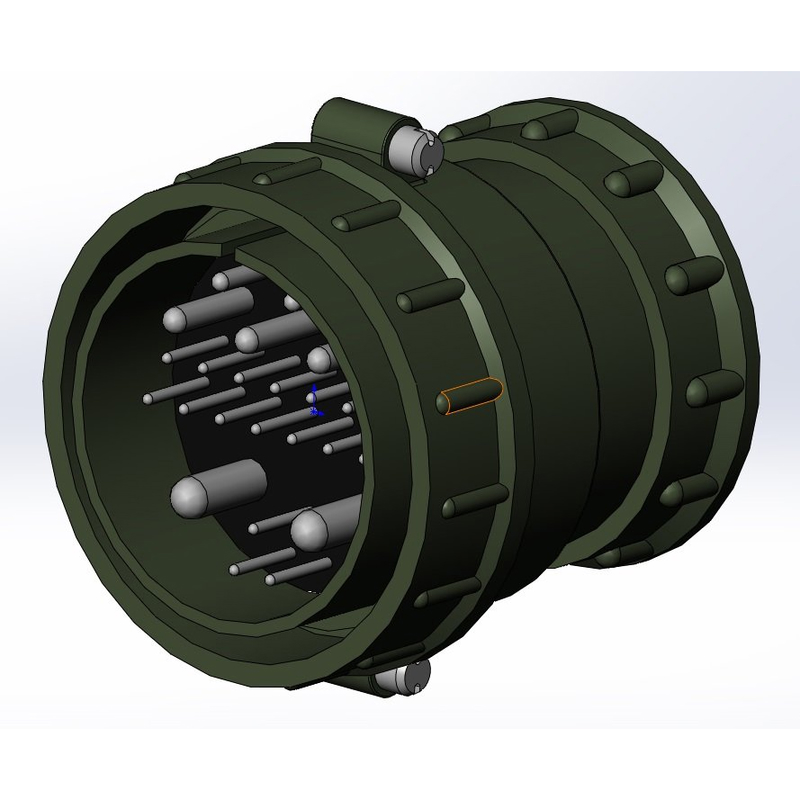

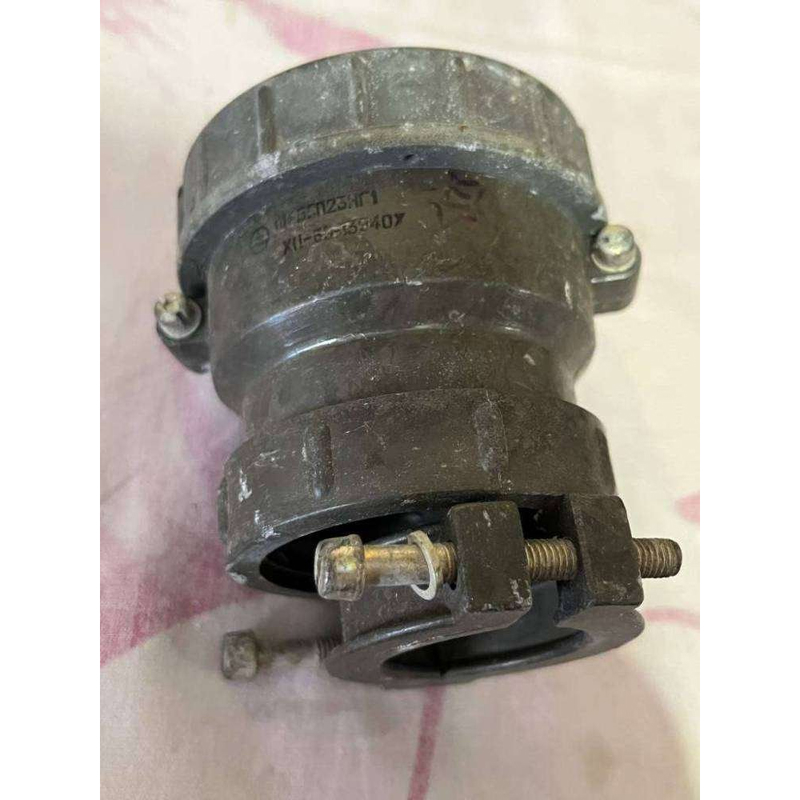

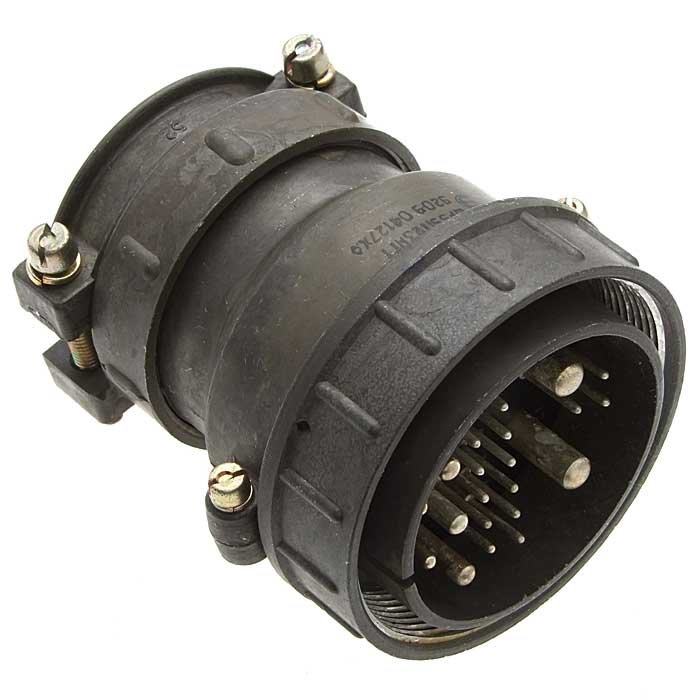

Соединитель ШР55П23НГ1-К представляет собой кабельную вилку, предназначенную для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Устройство рассчитано на рабочее напряжение до 850 В и применяется в составе разъёмных соединений, состоящих из двух ответных частей — вилки и розетки. Конструкция соединителя допускает подключение как экранированных, так и неэкранированных кабелей, что определяется исполнением кабельного патрубка.

Изделие применяется в радиоэлектронной аппаратуре, промышленном оборудовании, измерительных комплексах и системах связи, где требуется надёжное разъёмное соединение с высокой плотностью контактов и стабильными электрическими параметрами в широком диапазоне внешних воздействий. Исполнение с прямым патрубком обеспечивает удобный ввод кабеля без дополнительных изгибов, что особенно важно при монтаже в ограниченном пространстве.

Технические характеристики и конструктивные особенности

Соединитель относится к типу ШР и имеет условный размер корпуса 55. Количество контактов составляет 23, а исполнение патрубка — прямое, что отражено в обозначении литерой «П». Габаритные размеры изделия составляют 82,7 мм по длине, 75,1 мм по ширине и 67,5 мм по высоте.

Контакты соединителя имеют серебряное покрытие, обеспечивающее высокую проводимость и устойчивость к коррозии. Максимальная токовая нагрузка зависит от диаметра контактов:

• контакт диаметром 1,5 мм — до 8 А;
• контакт диаметром 2,5 мм — до 20 А;
• контакт диаметром 3,5 мм — до 40 А;
• контакт диаметром 5,5 мм — до 80 А.

Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм. Переходное сопротивление на контактах также зависит от их диаметра и составляет: для контактов 1,5 мм — до 2,5 мОм, для 2,5 мм — до 1 мОм, для 3,5 мм — до 0,75 мОм, для 5,5 мм — до 0,3 мОм.

Условия эксплуатации

Соединитель ШР55П23НГ1-К сохраняет работоспособность в широком температурном диапазоне. Температура окружающего воздуха при эксплуатации может находиться в пределах от минус 60 градусов Цельсия до плюс 60 градусов Цельсия. Допустимая температура перегрева контактов достигает плюс 110 градусов Цельсия, что позволяет использовать изделие в условиях повышенных токовых нагрузок без риска деградации контактной группы.

Применение и совместимость

Кабельная вилка ШР55П23НГ1-К предназначена для ответной стыковки с розеткой соответствующего типоразмера серии ШР55. Соединитель может использоваться в стационарных и подвижных установках, где требуется многократное сочленение и расчленение электрических цепей. Благодаря серебряному покрытию контактов изделие обеспечивает низкое переходное сопротивление и стабильность соединения при длительной эксплуатации.

Применение соединителя целесообразно в аппаратуре, работающей при значительных перепадах температур и требующей высокой надёжности электрического контакта. Конструкция с прямым патрубком упрощает разделку и заделку кабеля, а также облегчает монтаж в жгуты и кабельные трассы.
