Назначение соединителя ШР55П23НГ1

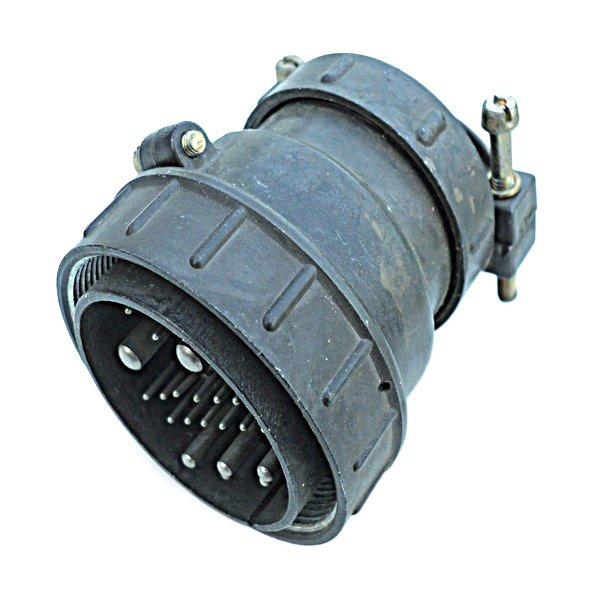

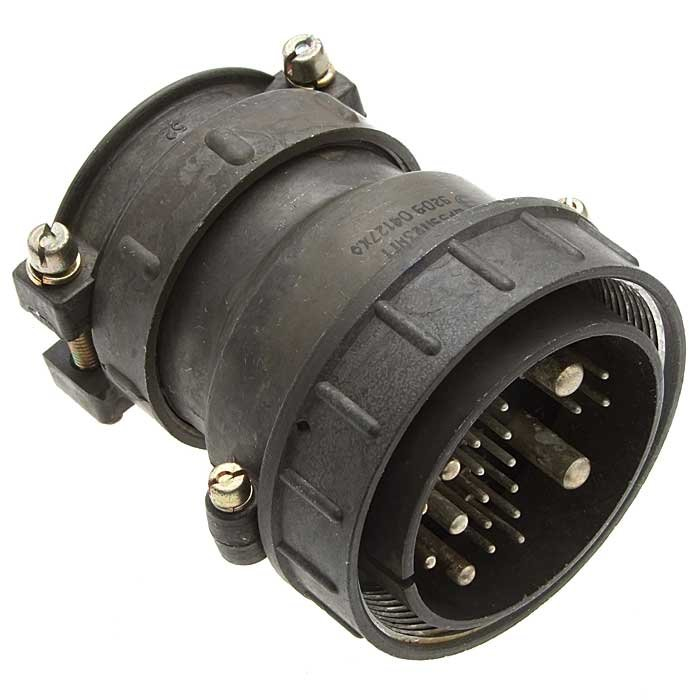

Соединитель ШР55П23НГ1 представляет собой кабельную вилку, предназначенную для коммутации электрических цепей постоянного и переменного тока. Изделие рассчитано на работу при частоте до 3 МГц и амплитудном значении напряжения до 850 В. Соединитель применяется в составе разъёмных контактных пар совместно с ответной розеткой блочного или кабельного исполнения, обеспечивая надёжное разъединение и соединение участков электрических схем.

Конструкция предусматривает прямой патрубок и резьбовое сочленение, что гарантирует фиксацию ответных частей и защиту контактной группы от самопроизвольного размыкания при вибрационных и механических воздействиях. Одношпоночная поляризация корпусов исключает неправильную стыковку, снижая риск повреждения контактов при монтаже.

Конструктивные особенности и технические характеристики

Соединитель выполнен в условном размере корпуса 55 и содержит 23 контакта. Контактная группа сформирована из токопроводящих элементов нескольких диаметров, что позволяет распределять токовые нагрузки в соответствии с требованиями конкретной схемы. Покрытие контактов выполнено серебром, обеспечивающим стабильное переходное сопротивление и защиту от окисления. Гайка патрубка типа Н предназначена для монтажа с неэкранированным кабелем.

Электрические параметры контактов

• Диаметр 1,5 мм — рабочий ток 8 А, сопротивление контакта 2,5 мОм.
• Диаметр 2,5 мм — рабочий ток 20 А, сопротивление контакта 1 мОм.
• Диаметр 3,5 мм — рабочий ток 40 А, сопротивление контакта 0,75 мОм.
• Диаметр 5,5 мм — рабочий ток 80 А, сопротивление контакта 0,3 мОм.

Сопротивление изоляции между контактами и корпусом составляет не менее 5000 МОм в нормальных климатических условиях, что подтверждает высокую степень электрической развязки цепей. Конструктивное исполнение П с прямым патрубком упрощает разделку и заделку кабеля, а также обеспечивает удобный ввод проводников без резких перегибов.

Применение и монтаж

Вилки кабельные ШР55П23НГ1 используются в промышленном оборудовании, контрольно-измерительной аппаратуре, системах управления и распределительных устройствах, где требуется многоконтактное разъёмное соединение с возможностью оперативного обслуживания. Наличие контактов различных диаметров позволяет комбинировать сильноточные и слаботочные цепи в одном соединителе, сокращая количество разъёмов в монтажной схеме.

При монтаже кабель заводится через прямой патрубок, после чего проводники присоединяются к контактным хвостовикам методом пайки или обжима в зависимости от диаметра контакта. Резьбовое сочленение с ответной розеткой обеспечивает плотное прилегание контактных пар и стабильность электрического соединения на всём протяжении эксплуатации. Одношпоночная поляризация гарантирует однозначное угловое положение при стыковке, исключая ошибки оператора и повреждение штырей.

Соединитель предназначен для эксплуатации в условиях, соответствующих параметрам нормальных климатических исполнений, с учётом ограничений по рабочему напряжению и частоте. Правильный подбор ответной части и соблюдение токовых нагрузок на каждый контакт обеспечивают длительный ресурс работы и сохранение заявленных электрических характеристик.
