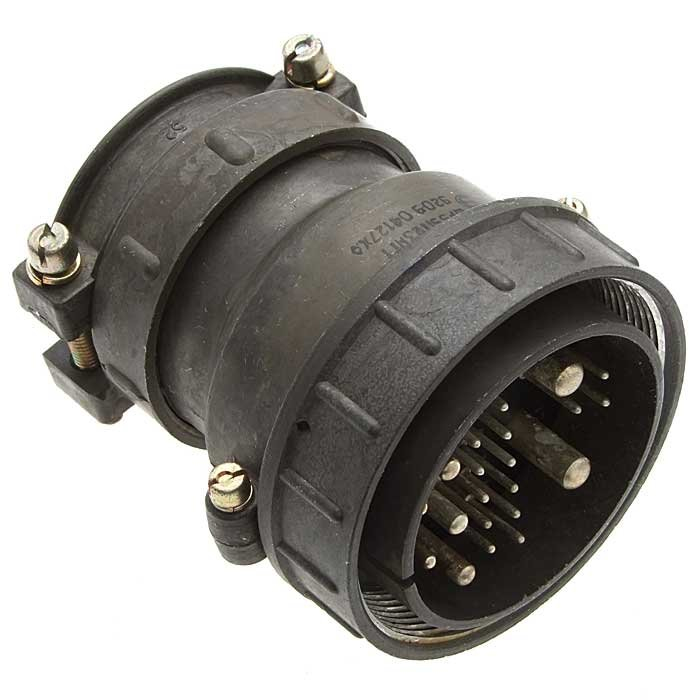

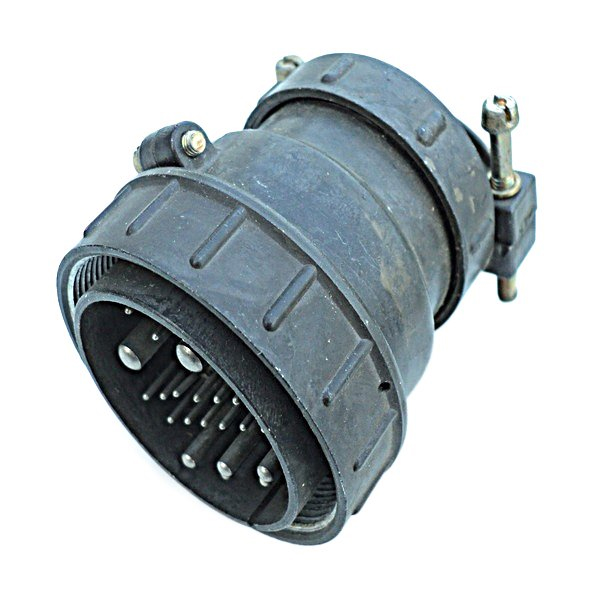

Соединитель ШР55П23НГ1 вилка представляет собой кабельный разъем, предназначенный для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Он может использоваться при напряжении до 850 В (амплитудное значение) и подходит для монтажа с экранированными или неэкранированными кабелями.

Основные характеристики

• Тип соединителя : ШР
• Условный размер корпуса : 55
• Количество контактов : 23
• Конструктивное исполнение : П (с прямым патрубком), Н (для неэкранированного кабеля)
• Номинальное напряжение : до 850 В
• Максимальная токовая нагрузка :
  • 1,5 мм — 8 А
  • 2,5 мм — 20 А
  • 3,5 мм — 40 А
  • 5,5 мм — 80 А

Условия эксплуатации

Соединитель ШР55П23НГ1 имеет следующие условия эксплуатации:

• Температурный диапазон : от -60 °C до +60 °C
• Синусоидальная вибрация : диапазон частот от 1 Гц до 5000 Гц, ускорение до 300 м/с?
• Механический удар :
  • одиночного действия: до 5000 м/с?
  • многократного действия: до 350 м/с?

Конструкция и материалы

Корпус соединителя выполнен из алюминиевого сплава, а контакты имеют серебряное покрытие для обеспечения хорошей проводимости. Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм. Соединение осуществляется резьбовым методом, а монтаж — пайкой.

Применение

ШР55П23НГ1 используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Он позволяет надежно соединять и разъединять электрические цепи, что делает его важным компонентом в различных устройствах и системах.
