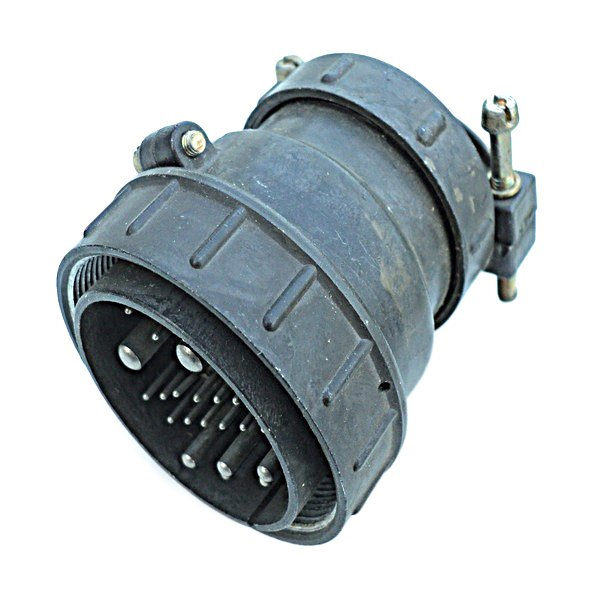

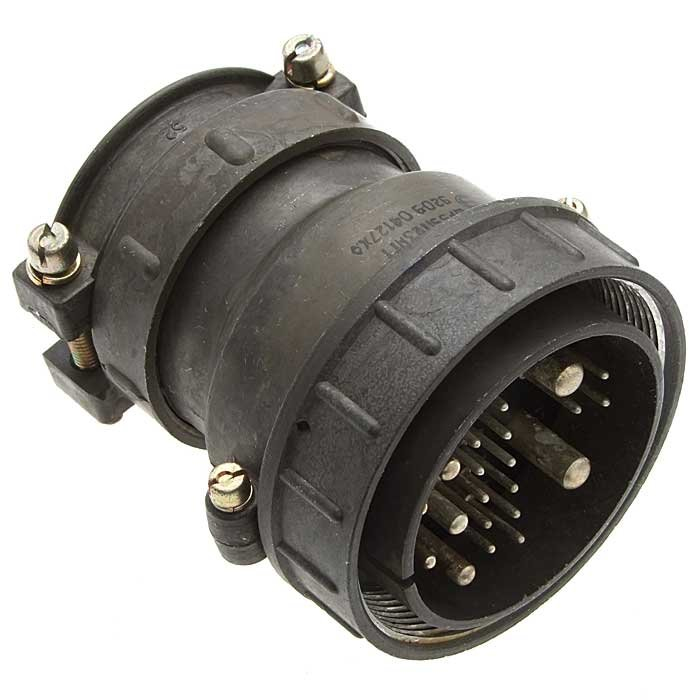

Соединитель ШР55П23НГ1 вилка представляет собой кабельный разъем, предназначенный для работы в электрических цепях как постоянного, так и переменного тока (до 3 МГц) при амплитудном напряжении до 850 В. Он используется в радиотехнической и электроаппаратуре для соединения и разъединения кабелей и проводов.

Технические характеристики

• Количество контактов: 23
• Тип соединителя: ШР
• Условный размер корпуса: 55
• Конструктивное исполнение:
  • Приборная часть: без патрубка (П), с прямым (ПК) или угловым (СК) патрубком.
  • Кабельная часть: с прямым (П) или угловым (У) патрубком.
• Сопротивление изоляции: не менее 5000 МОм.
• Максимальная токовая нагрузка:
  • Для контактов диаметром:
    • 1,5 мм — 8 А
    • 2,5 мм — 20 А
    • 3,5 мм — 40 А
    • 5,5 мм — 80 А
• Сопротивление на контактах:
  • Для диаметра 1,5 мм — 2,5 мОм
  • Для диаметра 2,5 мм — 1 мОм
  • Для диаметра 3,5 мм — 0,75 мОм
  • Для диаметра 5,5 мм — 0,3 мОм

Условия эксплуатации

• Температурный диапазон: от -60 °C до +60 °C.
• Синусоидальная вибрация: диапазон частот от 1 до 5000 Гц с ускорением до 300 м/с?.
• Механический удар:
  • Одиночного действия — до 5000 м/с?.
  • Многократного действия — до 350 м/с?.
• Атмосферное давление: Ониженное до $1.3imes 10^{-4}$ 1.3 ? 1 0 ? 4 Па.

Структура условного обозначения

Обозначение ШР55П23НГ1 расшифровывается следующим образом:

• ШР — тип соединителя;
• 55 — условный размер корпуса;
• П — конструктивное исполнение (без патрубка);
• 23 — количество контактов;
• Н — гайка патрубка для неэкранированного кабеля;
• Г — вилка в приборной части;
• 1 — обозначение сочетания контактов.

Соединитель ШР55П23НГ1 подходит для монтажа как экранированных, так и неэкранированных кабелей, что делает его универсальным решением для различных электрических систем.
