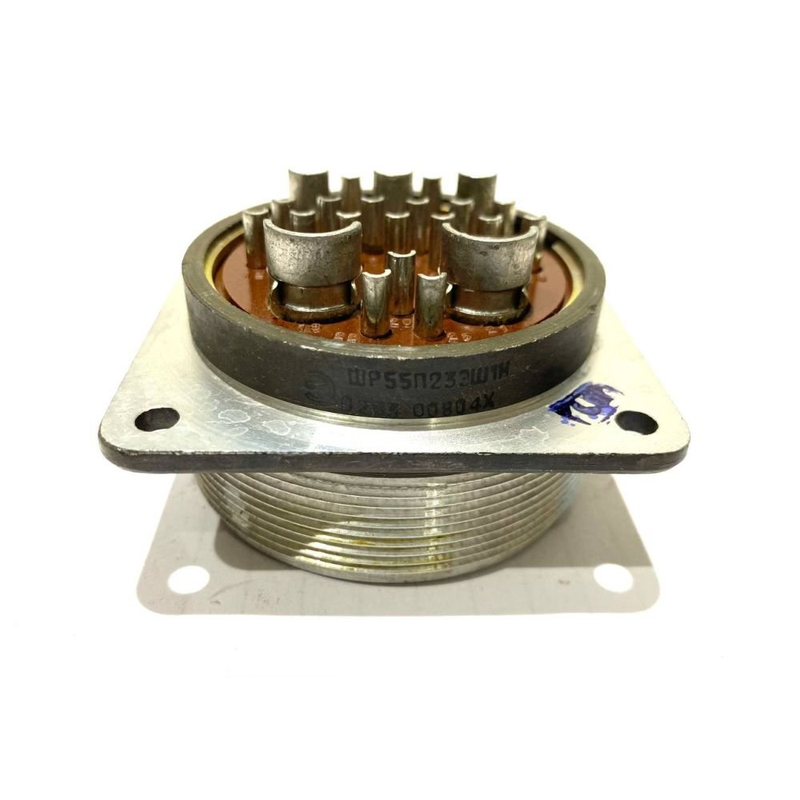

ШР55П23ЭШ1Н вилка блочная — это тип цилиндрического соединителя, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при амплитудном напряжении до 850 В.

Основные характеристики:

• Тип соединителя : ШР — цилиндрический разъем.

• Условный размер корпуса : 55.

• Конструктивное исполнение : П — без патрубка (для приборной части), П — с прямым патрубком (для кабельной части).

• Количество контактов : 23.

• Вид гайки патрубка : Э — для экранированного кабеля.

• Вид контактов : Ш — вилка.

• Обозначение сочетания контактов : 1 — указывает на конкретную конфигурацию контактов (16 контактов ? 1,5 мм, 2 контакта ? 2,5 мм, 3 контакта ? 3,5 мм, 2 контакта ? 5,5 мм).

Технические параметры:

• Сочленение : Резьбовое.

• Поляризация корпусов : Одношпоночная.

• Покрытие контактов : Серебро или никель.

• Минимальная наработка : 1000 часов.

• Количество сочленений-расчленений : 500.

• Сопротивление изоляции : Не менее 5000 М?.

• Максимальная токовая нагрузка : Не указана явно для этой модели, но обычно для таких разъемов она определяется в зависимости от диаметра контактов.

• Условия эксплуатации :

  • Синусоидальная вибрация : Диапазон частот от 1 до 5000 Гц, ускорение 300 м/с? (30 g).

  • Механический удар : Одиночный — ускорение 5000 м/с? (500 g), многократный — ускорение 350 м/с? (35 g).

  • Температурный диапазон : От -60°C до +60°C.

  • Атмосферное давление : До 1,3·10?? Па (1,3·10?? мм рт. ст.).

Этот разъем используется для монтажа с экранированными или неэкранированными кабелями и может применяться как в приборной, так и в кабельной части соединителя.
