Назначение и область применения

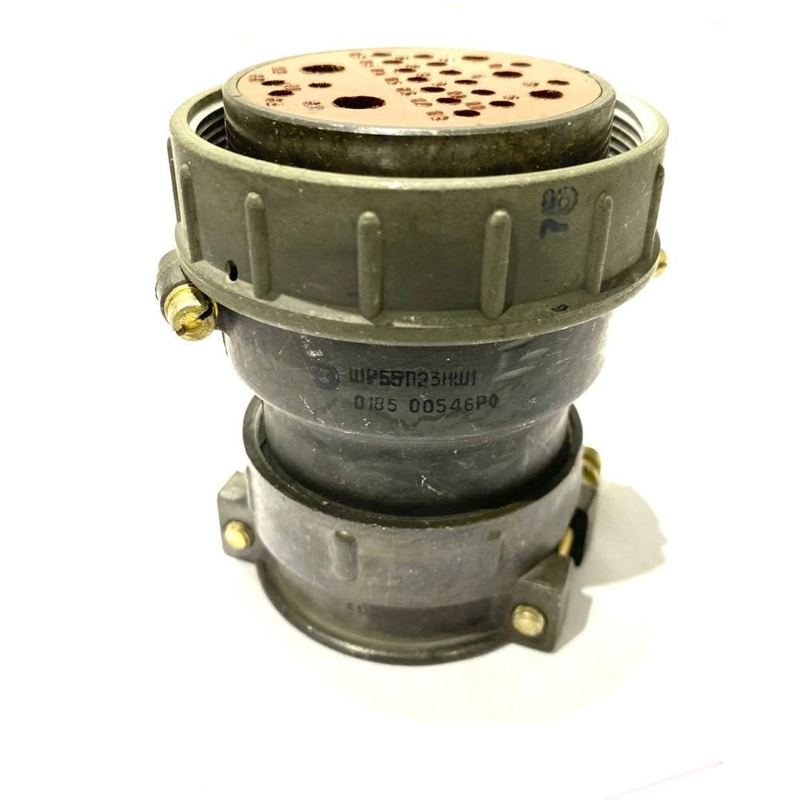

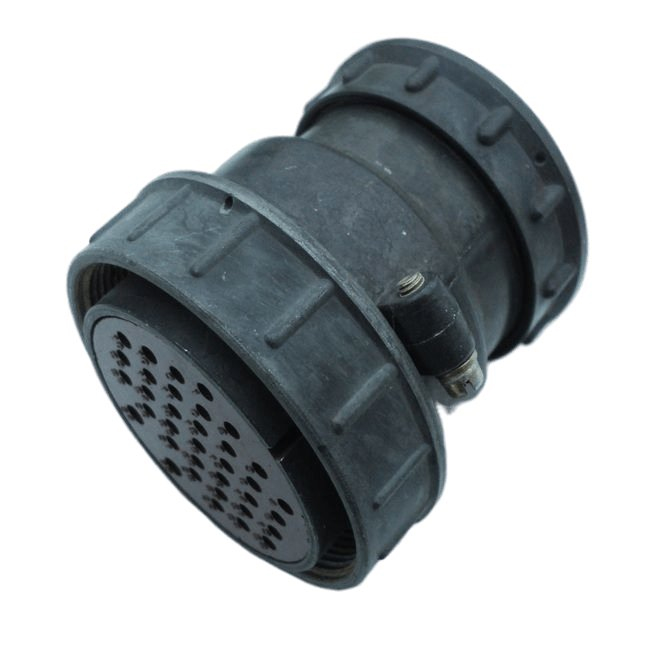

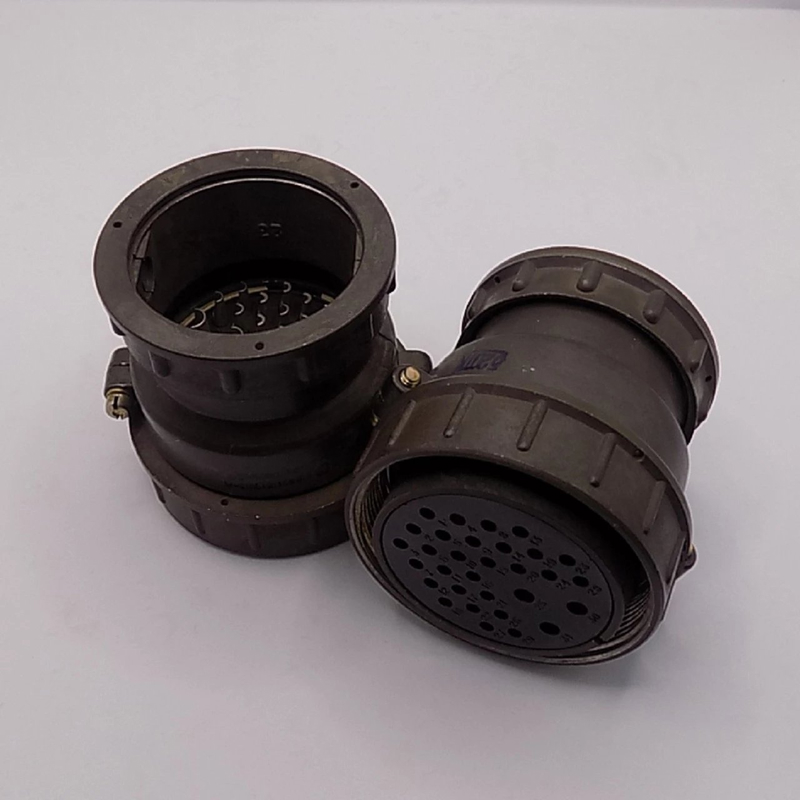

ШР55П23ЭШ1Н представляет собой кабельную розетку с кожухом, предназначенную для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Соединитель рассчитан на эксплуатацию в составе радиоэлектронной аппаратуры, измерительных комплексов и промышленного оборудования, где требуется надёжное разъёмное соединение с защитой от внешних воздействий. Изделие обеспечивает коммутацию электрических сигналов и силовых цепей в стационарных и подвижных установках.

Розетка кабельная с кожухом монтируется на экранированный или неэкранированный кабель. Выбор варианта подключения определяется типом концевой гайки патрубка. Благодаря резьбовому способу сочленения и одношпоночной поляризации корпусов достигается точная фиксация ответных частей и исключается неправильная стыковка.

Конструктивные особенности

Соединитель серии ШР55 состоит из вилки и розетки, каждая из которых может быть выполнена в блочном или кабельном варианте. Данная модель относится к кабельному исполнению и укомплектована кожухом, защищающим место заделки кабеля от механических повреждений и загрязнений. Соединение ответных частей осуществляется посредством резьбы, что гарантирует устойчивость к вибрациям и самопроизвольному разъединению.

Корпус изделия изготовлен из алюминиевого сплава А-22, что обеспечивает сочетание малого веса и достаточной механической прочности. Вставка, выполняющая функцию изолятора, произведена из карболита — материала, устойчивого к электрическим нагрузкам и перепадам температур. Контакты имеют покрытие из серебра или никеля, что повышает проводимость и защищает поверхность от окисления.

Состав контактной группы

Розетка оснащена 23 контактами различного диаметра, что позволяет комбинировать слаботочные сигнальные линии и силовые цепи в одном соединителе:

• 16 контактов диаметром 1,5 мм — номинальный рабочий ток 20 А;
• 2 контакта диаметром 2,5 мм — номинальный рабочий ток 35 А;
• 3 контакта диаметром 3,5 мм — номинальный рабочий ток 45 А;
• 2 контакта диаметром 5,5 мм — номинальный рабочий ток 90 А.

Такая конфигурация расширяет функциональные возможности соединителя и позволяет использовать его в схемах с различными токовыми нагрузками.

Электрические параметры

• Номинальное напряжение: 850 В;
• Диапазон частот: от 1 до 5000 Гц;
• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм;
• Количество сочленений-расчленений: 500;
• Минимальная наработка: 1000 часов.

Эксплуатационные характеристики

Соединитель рассчитан на эксплуатацию в широком диапазоне температур от минус 60 до плюс 60 градусов Цельсия. Изделие сохраняет работоспособность при пониженном атмосферном давлении до 1,3 на 10 в минус четвёртой степени Па, что позволяет применять его в условиях разреженной атмосферы и на больших высотах.

Устойчивость к механическим воздействиям

Розетка выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц при ускорении 300 метров на секунду в квадрате. Конструкция рассчитана на механический удар одиночного действия с ускорением 5000 метров на секунду в квадрате и многократные удары с ускорением 350 метров на секунду в квадрате. Подобные характеристики подтверждают пригодность соединителя для установки на подвижных объектах и оборудовании, подверженном вибрационным и ударным нагрузкам.

Габаритные размеры

• Габаритные размеры: 65 на 65 на 40 мм;
• Размер корпуса: 55;
• Количество контактов: 23;
• Артикул: 10844.

Изделие поставляется как кабельная розетка с кожухом, готовая к монтажу на кабель. Ответная часть — кабельная или блочная вилка соответствующего типономинала — приобретается отдельно, что позволяет формировать соединение под конкретную задачу.
