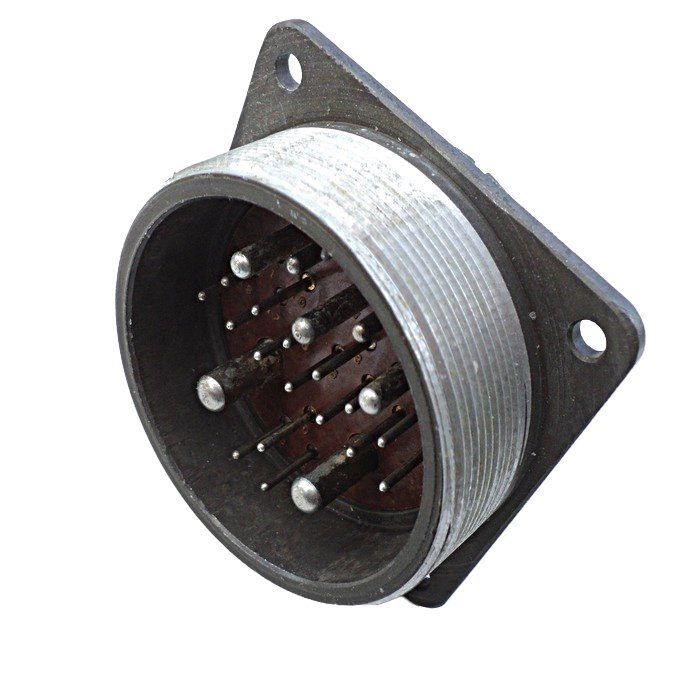

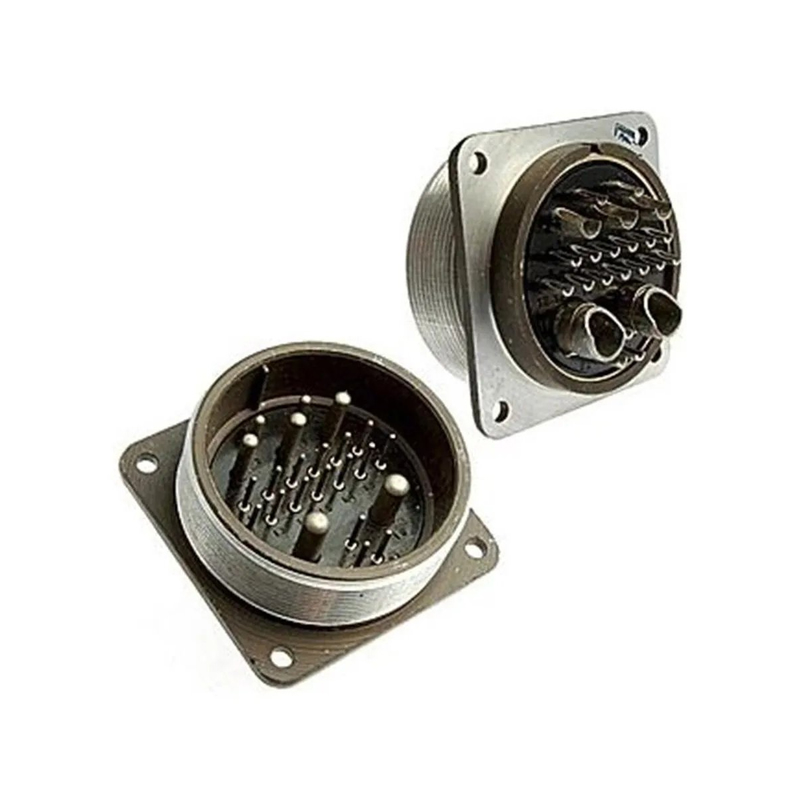

ШР55П23ЭШ1 — это цилиндрический низкочастотный соединитель, выполненный в виде вилки блочной конструкции, относящийся к серии ШР. Она рассчитана на применение в радиоэлектронной аппаратуре в качестве соединителя общего назначения, в том числе в изделиях с повышенными требованиями к вибрации и ударным нагрузкам.

Общее назначение и конструкция

Этот разъём предназначен для электрических цепей постоянного и переменного тока (в том числе частотой до нескольких МГц) с рабочим напряжением до 850 В (амплитудное значение). Вилка изготавливается без патрубка, корпус выполнен из алюминиевого сплава А‑22, а изолятор (вставка) — из карболита. Корпус имеет прямоугольную «блочную» форму, без отдельного кожуха, что характерно для приборной (неподвижной) части соединителя.

Контактная система

• Количество контактов — 23 штекерных штыря.

• Диаметры контактов:

  • 16 шт. Ø 1,5 мм,

  • 2 шт. Ø 2,5 мм,

  • 3 шт. Ø 3,5 мм,

  • 2 шт. Ø 5,5 мм.
    Контакты подвижные (извлекаемые), с покрытием из серебра; для каждого типоразмера нормировано максимальное сопротивление контакта (доли–единицы мОм). Поляризация обеспечивает правильную ориентацию при сочленении с розеткой.

Электрические и механические параметры

• Рабочий ток на контакт: порядка 20 А для Ø 1,5 мм и до нескольких десятков ампер для более крупных диаметров (Ø 2,5–5,5 мм).

• Сопротивление изоляции в нормальных условиях не менее 5000 МОм.

• Соединение — резьбовое, с гарантированным числом циклов сочленения‑расчленения около 500.
  Разъём устойчив к вибрации и ударам: диапазон частот синусоидальной вибрации — 1–5000 Гц, допустимое ускорение порядка 300 м/с², а также выдерживает многократные и одиночные механические удары с высокими значениями ускорения.

Климатические условия и условия эксплуатации

• Диапазон рабочих температур: примерно от −60 °C до +60 °C.

• Относительная влажность до 98% при 25 °C, допустимо пониженное и повышенное атмосферное давление.

• Климатическое исполнение — УХЛ (умеренный и холодный климат с ограниченным обслуживанием).
  Минимальная наработка при максимальной температуре порядка 80 °C составляет около 1000 часов, а срок сохраняемости (хранения) может достигать 15 лет.
