ШР55П23ЭШ1 представляет собой блочную вилку (приборную часть) из серии низкочастотных цилиндрических соединителей ШР, предназначенную для надежного соединения в электрических цепях.

Основные характеристики

Это разъем объемного монтажа с резьбовым методом сочленения, без кожуха и герметизации, с 23 контактами штыревого типа (1 – 16 шт. Ø1,5 мм; 2 шт. Ø2,5 мм; 3 шт. Ø3,5 мм; 2 шт. Ø5,5 мм), покрытыми никелем. Корпус выполнен из алюминиевого сплава А-22, вставка — из карболита, цвет — темно-серый, габариты 65×65×40 мм, масса 154 г. Предназначен для работы при номинальном напряжении 850 В, токах до 90 А (в зависимости от диаметра контакта), в диапазоне частот 1–5000 Гц.

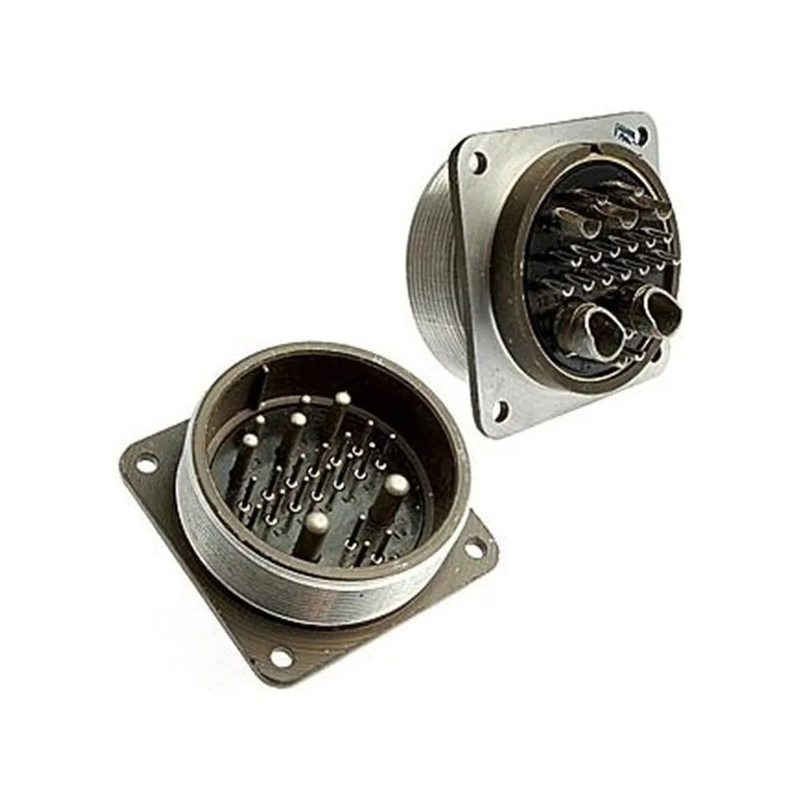

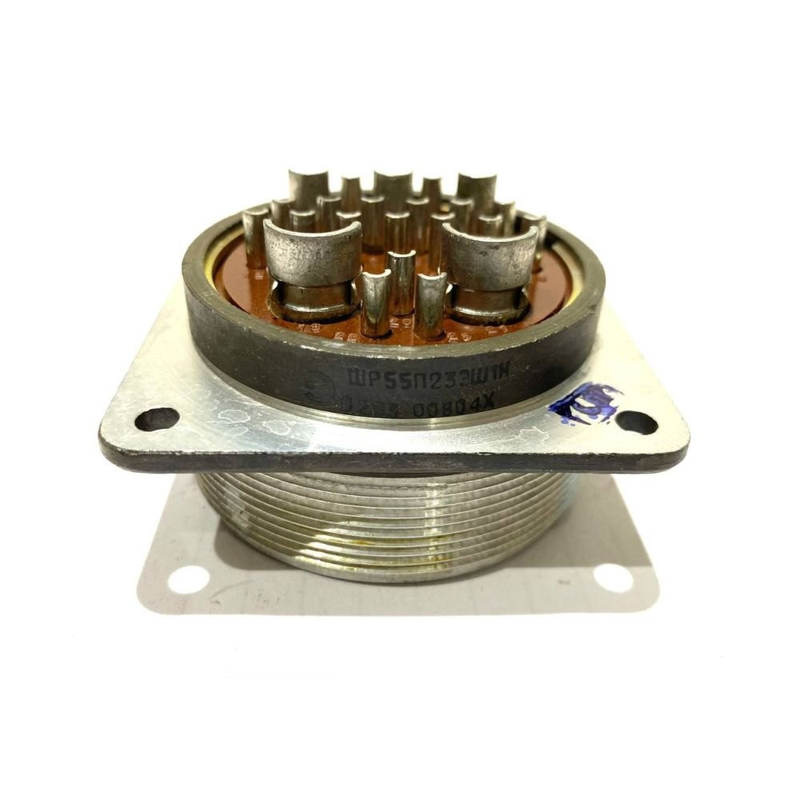

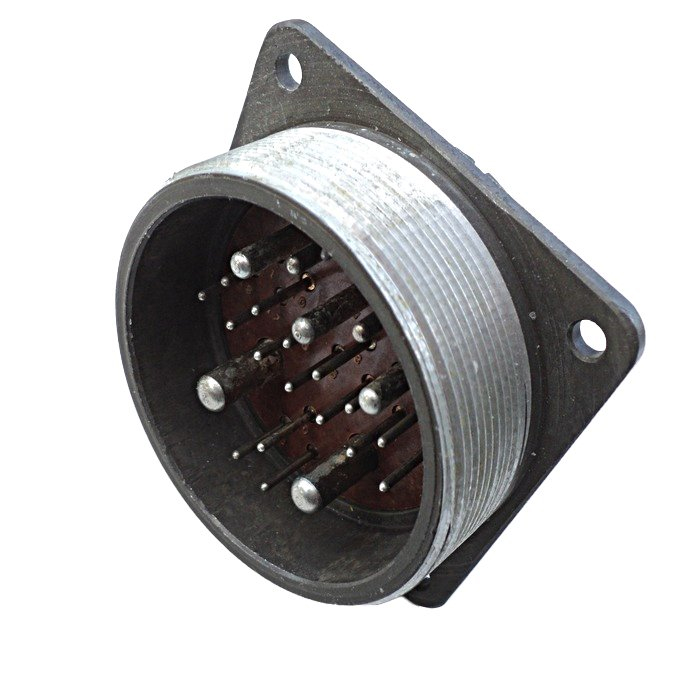

На фото виден типичный внешний вид вилки с маркировкой и множеством выводов.

Условия эксплуатации

Рабочий интервал температур — от -60 до +60 °C (климатическое исполнение УХЛ), относительная влажность до 98% при +25 °C, атмосферное давление от 1,33×10⁻⁴ Па до 50,6×10⁴ Па. Выдерживает ускорения до 5000 м/с² при одиночном ударе, 350 м/с² при многократном, звуковое давление 170 дБ, ресурс — 500 циклов сочленения-разъединения, сопротивление изоляции ≥5000 МОм. Соответствует нормам бРО.364.028 ТУ, выпуск ПО "Коннектор" (Харьков), даты изготовления 1976–1991 гг.
