Назначение и конструктивные особенности

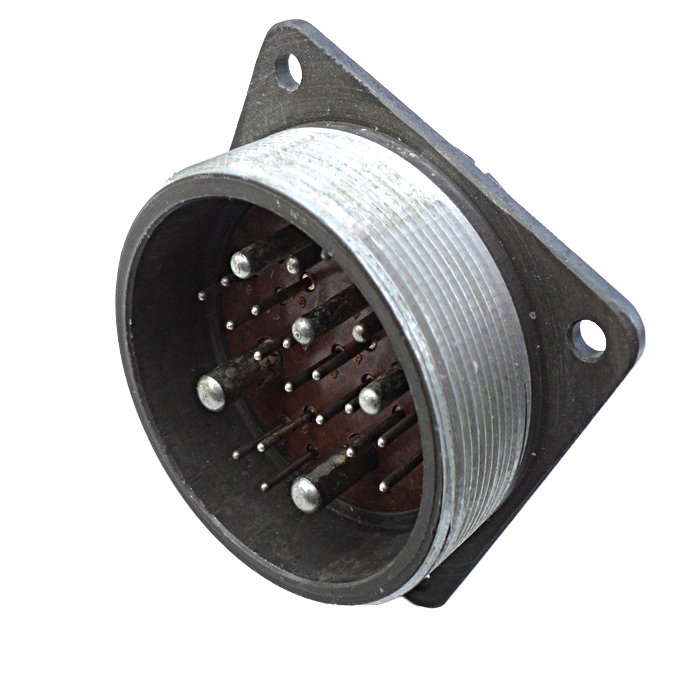

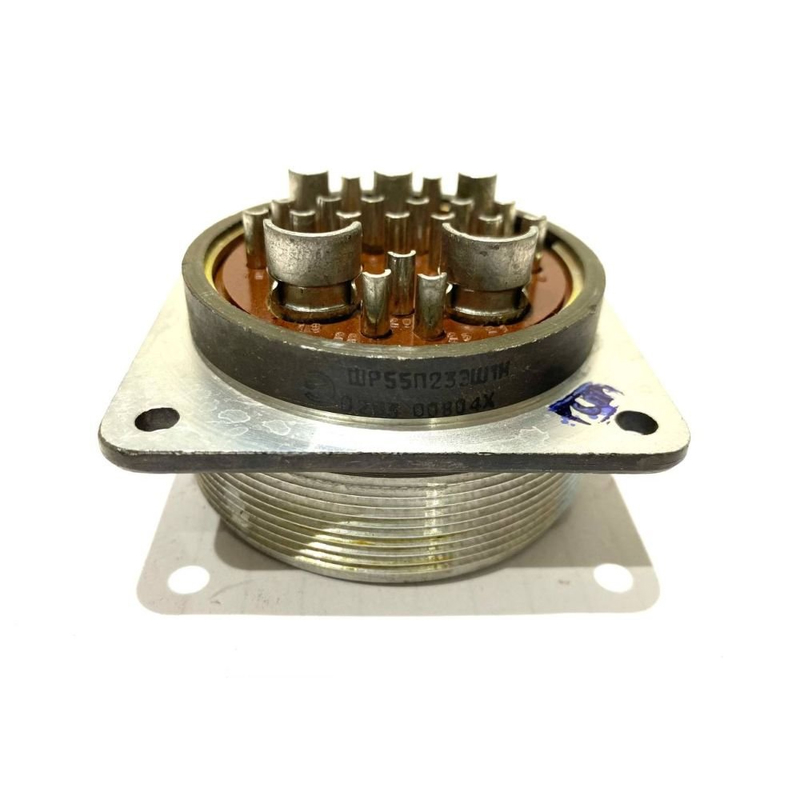

Соединитель ШР55П23ЭШ1 представляет собой вилку блочного исполнения, предназначенную для коммутации электрических цепей постоянного и переменного тока. Устройство рассчитано на работу при частоте до 3 МГц и напряжении до 850 В (амплитудное значение). Блочная вилка устанавливается непосредственно на корпус прибора или щита и обеспечивает надёжное разъёмное соединение с ответной кабельной частью.

Изделие входит в серию разъёмов ШР55 и имеет условный размер корпуса 55. Конструктивное исполнение «П» означает отсутствие патрубка, что упрощает монтаж в условиях ограниченного пространства. Соединитель содержит 23 контакта с серебряным покрытием, что гарантирует стабильное электрическое соединение, низкое переходное сопротивление и стойкость к окислению.

Расшифровка условного обозначения

• ШР — тип соединителя;
• 55 — условный размер корпуса;
• П — конструктивное исполнение (без патрубка);
• 23 — количество контактов;
• Э — тип гайки патрубка (для экранированного кабеля);
• Ш — вид контактов вилка;
• 1 — обозначение сочетания контактов.

Технические характеристики

Соединитель ШР55П23ЭШ1 отличается широким диапазоном рабочих температур: от минус 60 до плюс 60 градусов Цельсия. Сопротивление изоляции составляет не менее 5000 МОм, что обеспечивает высокую электрическую безопасность и исключает утечки тока между контактами.

Максимальная токовая нагрузка зависит от сечения применяемых контактов и составляет:

• для контактов диаметром 1,5 мм — до 8 А;
• для контактов диаметром 2,5 мм — до 20 А;
• для контактов диаметром 3,5 мм — до 40 А;
• для контактов диаметром 5,5 мм — до 80 А.

Покрытие контактов — серебро. Ресурс изделия по числу сочленений-расчленений достигает 500 циклов. Минимальная наработка соединителя составляет не менее 1000 часов, а срок сохраняемости — не менее 15 лет.

Условия эксплуатации

Изделие устойчиво к воздействию синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц при ускорении до 300 метров на секунду в квадрате. Соединитель выдерживает механические удары одиночного действия с ускорением до 5000 метров на секунду в квадрате и многократного действия — до 350 метров на секунду в квадрате.

Применение

ШР55П23ЭШ1 применяется в электротехническом оборудовании, приборах промышленной автоматики, системах связи и измерительной технике. Блочное исполнение вилки позволяет монтировать её на панелях, корпусах и шасси. Экранированное исполнение гайки патрубка обеспечивает защиту от электромагнитных помех при подключении экранированных кабелей, что особенно важно при работе с высокочастотными сигналами до 3 МГц.

Серебряное покрытие контактов сохраняет стабильные электрические параметры на протяжении всего срока эксплуатации, в том числе в условиях повышенной влажности и перепадов температур. Приёмка «5» подтверждает прохождение изделием полного цикла заводских испытаний и его соответствие установленным техническим требованиям.
