Назначение и область применения

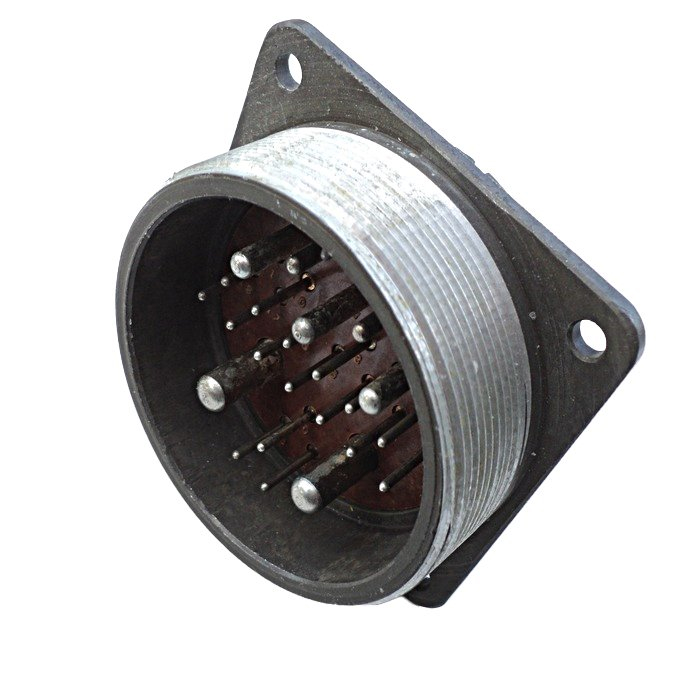

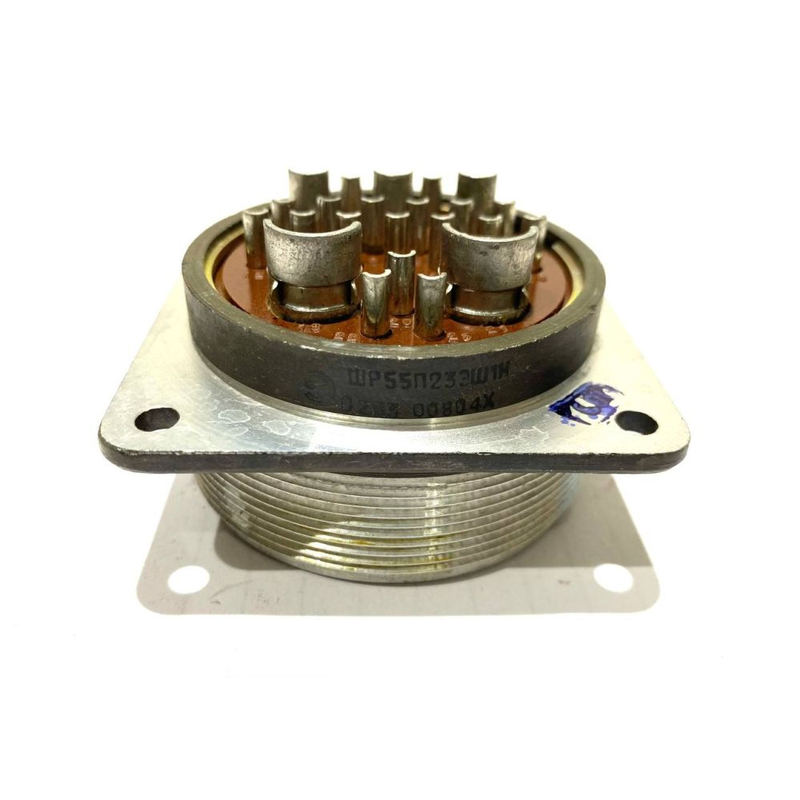

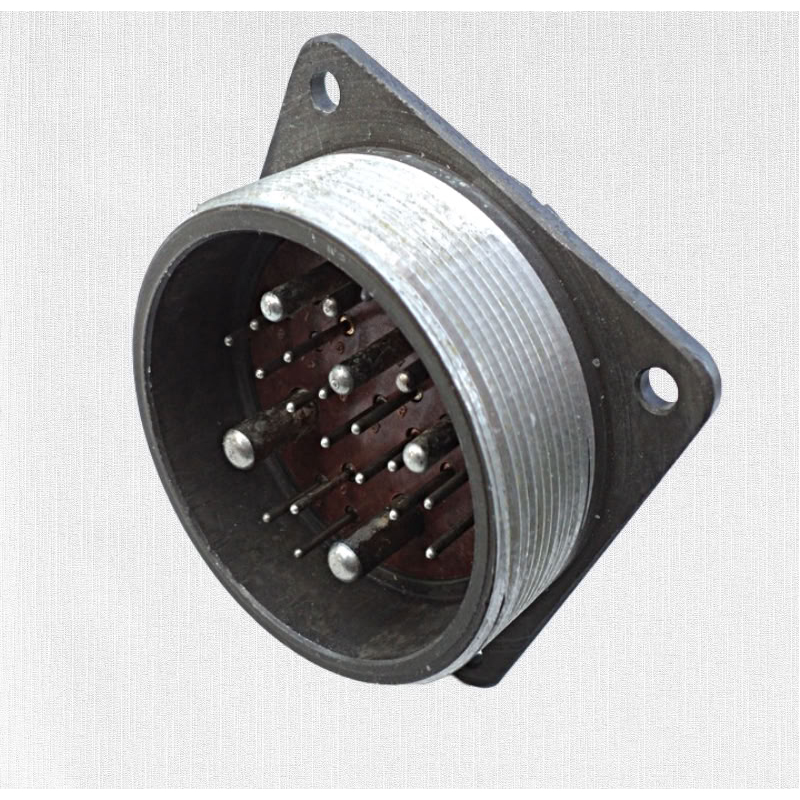

Соединитель ШР55П23ЭШ1 вилка блочная представляет собой электрический разъем, предназначенный для работы в цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В. Изделие используется для соединения и разъединения проводов, кабелей и узлов в электро- и радиоаппаратуре. Конструкция разъема обеспечивает надежный электрический контакт и защиту от внешних механических воздействий.

Соединители данной серии применяются в различных областях, включая электронику и радиотехнику, для создания надежных соединений в условиях, требующих устойчивости к механическим воздействиям и широкому диапазону температур. Благодаря наличию гайки патрубка для экранированного кабеля разъем подходит для монтажа в аппаратуре, где требуется защита от электромагнитных помех.

Расшифровка обозначения

Обозначение ШР55П23ЭШ1 расшифровывается следующим образом:

• ШР — тип соединителя;
• 55 — условный размер корпуса;
• П — конструктивное исполнение (без патрубка);
• 23 — количество контактов;
• Э — тип гайки патрубка (для экранированного кабеля);
• Ш — вид контактов вилка;
• 1 — обозначение сочетания контактов.

Технические характеристики

Изделие рассчитано на эксплуатацию в широком диапазоне температур от минус 60 градусов Цельсия до плюс 60 градусов Цельсия. Сопротивление изоляции составляет не менее 5000 МОм, что обеспечивает стабильную работу даже при повышенной влажности и наличии загрязнений.

Максимальная токовая нагрузка зависит от сечения контактов и составляет:

• для контактов 1,5 мм — 8 А;
• для контактов 2,5 мм — 20 А;
• для контактов 3,5 мм — 40 А;
• для контактов 5,5 мм — 80 А.

Покрытие контактов — серебро, что обеспечивает низкое переходное сопротивление и высокую коррозионную стойкость. Количество сочленений-расчленений достигает 500 циклов, минимальная наработка — не менее 1000 часов, срок сохраняемости — не менее 15 лет.

Условия эксплуатации

Соединитель сохраняет работоспособность при воздействии синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров в секунду в квадрате. Изделие выдерживает механические удары одиночного действия с ускорением до 5000 метров в секунду в квадрате и многократного действия с ускорением до 350 метров в секунду в квадрате.

Разъем рассчитан на работу при пониженном атмосферном давлении до 1,3 на 10 в минус четвертой степени паскаля. Указанные характеристики позволяют применять соединитель в аппаратуре, эксплуатируемой в сложных климатических и механических условиях, включая бортовую и промышленную электронику.

Приемка и качество

Изделие соответствует категории приемки «5», что подтверждает проведение полного комплекса приемо-сдаточных испытаний в соответствии с установленными требованиями. Соединитель ШР55П23ЭШ1 вилка блочная обеспечивает стабильное электрическое соединение и длительный срок службы при соблюдении условий эксплуатации, указанных в технической документации.
