Назначение и область применения

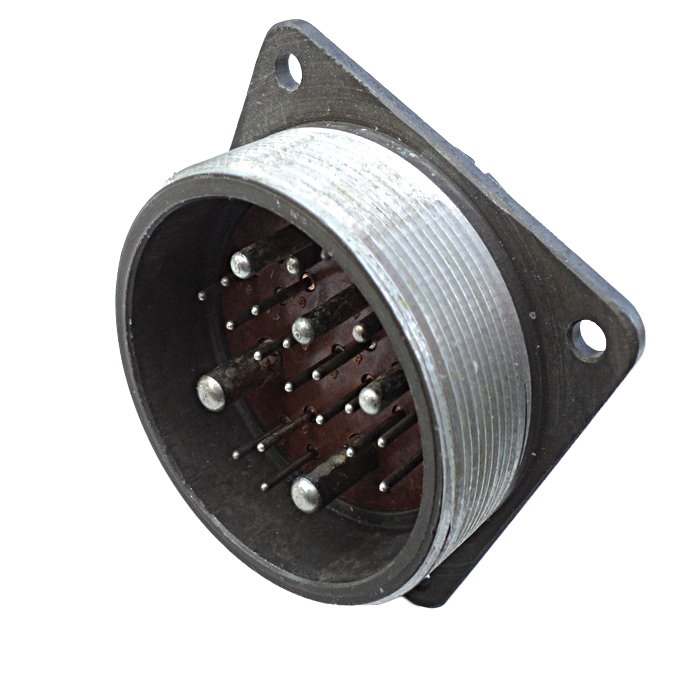

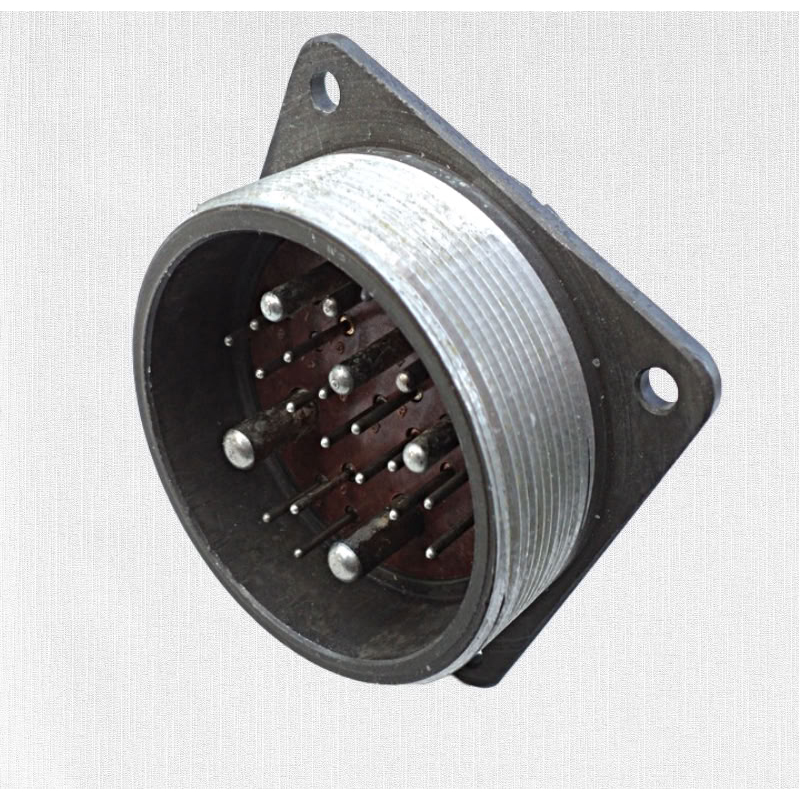

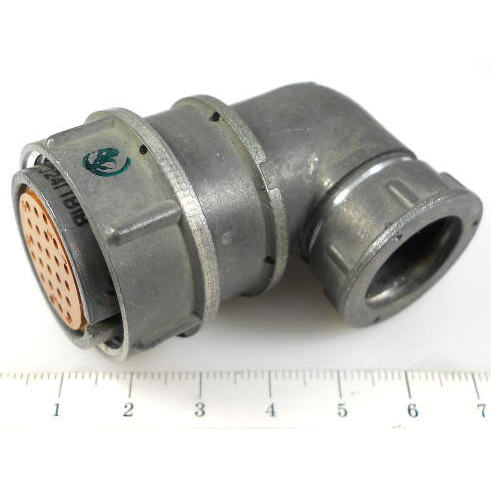

Соединитель ШР55П23ЭШ1 представляет собой цилиндрический электрический разъем, предназначенный для создания надежных разъемных соединений в цепях постоянного и переменного тока. Изделие широко применяется в электронике, радиотехнике, приборостроении и промышленном оборудовании, где требуется стабильная передача сигналов и электропитания между блоками аппаратуры.

Конструктивно соединитель состоит из двух ответных частей: вилки и розетки. Исполнение «вилка блочная» означает, что данная часть разъема предназначена для установки на корпус прибора или панель оборудования. Тип П в обозначении указывает на конструктивное исполнение без патрубка, что упрощает монтаж в условиях ограниченного пространства. Соединитель рассчитан на работу в составе аппаратуры, эксплуатируемой в широком диапазоне внешних воздействий.

Расшифровка обозначения

Маркировка ШР55П23ЭШ1 содержит полную информацию о конструкции и характеристиках изделия:

• ШР — тип соединителя (штепсельный разъем);
• 55 — условный размер корпуса;
• П — конструктивное исполнение без патрубка;
• 23 — количество контактов;
• Э — тип гайки патрубка, предназначен для экранированного кабеля;
• Ш — вид контактов: вилка;
• 1 — обозначение сочетания контактов.

Подтверждённые технические особенности

Разъем ШР55П23ЭШ1 обладает следующими характеристиками, подтвержденными технической документацией:

• рабочая температура: от минус 60 до плюс 60 градусов Цельсия;
• сопротивление изоляции: не менее 5000 МОм;
• покрытие контактов: серебро;
• количество сочленений-расчленений: до 500 циклов;
• минимальная наработка: не менее 1000 часов;
• срок сохраняемости: не менее 15 лет.

Максимальная токовая нагрузка зависит от сечения контактов. Для контактов диаметром 1,5 мм допустимый ток составляет 8 А, для 2,5 мм — 20 А, для 3,5 мм — 40 А, для 5,5 мм — 80 А.

Условия эксплуатации

Изделие сохраняет работоспособность при воздействии синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате. Конструкция выдерживает механические удары одиночного действия с ускорением до 5000 метров на секунду в квадрате и многократного действия до 350 метров на секунду в квадрате.

Приемка изделия соответствует категории «5», что подтверждает проведение полного комплекса приемо-сдаточных испытаний в соответствии с установленными требованиями.
