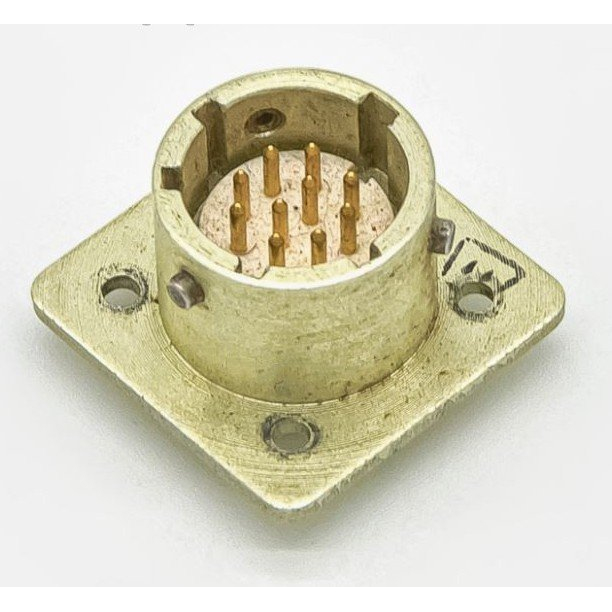

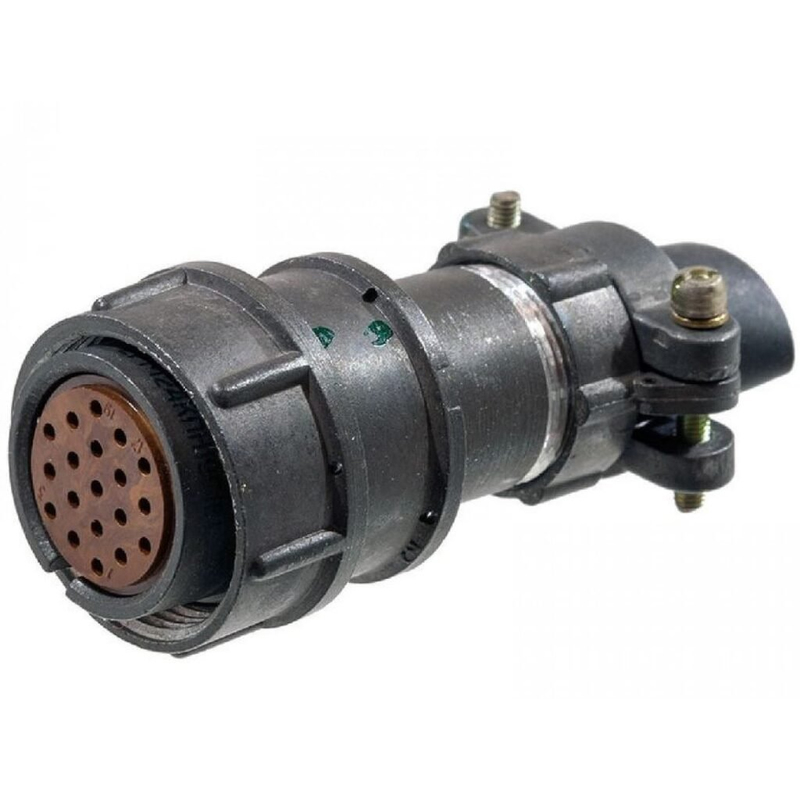

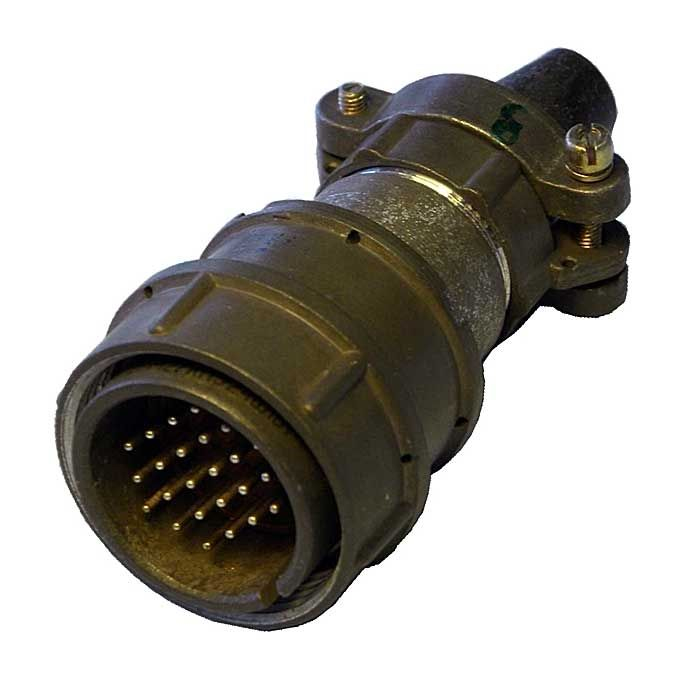

Назначение соединителя ШР55П23ЭШ1

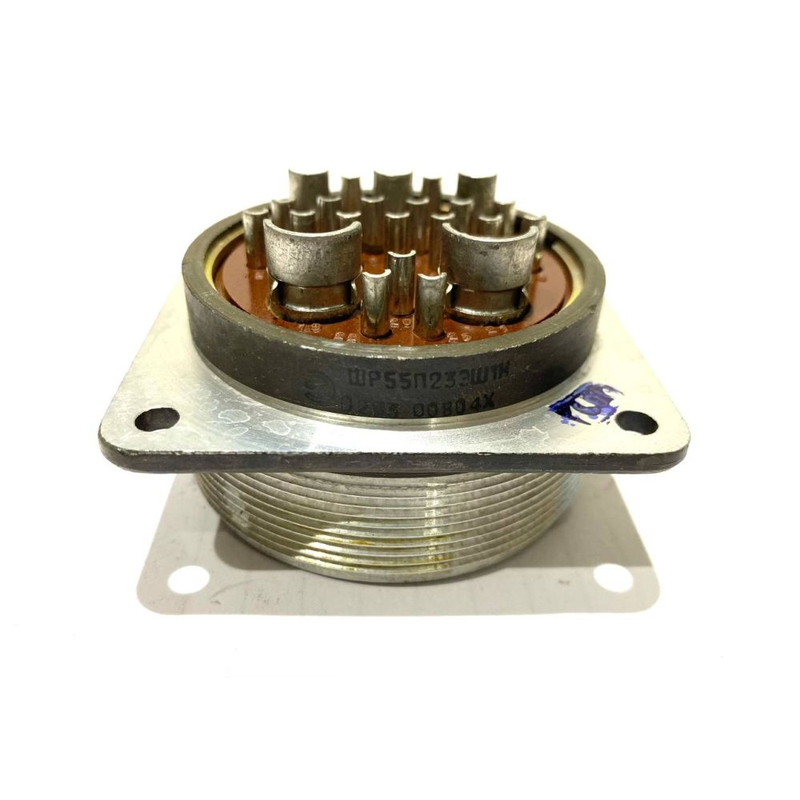

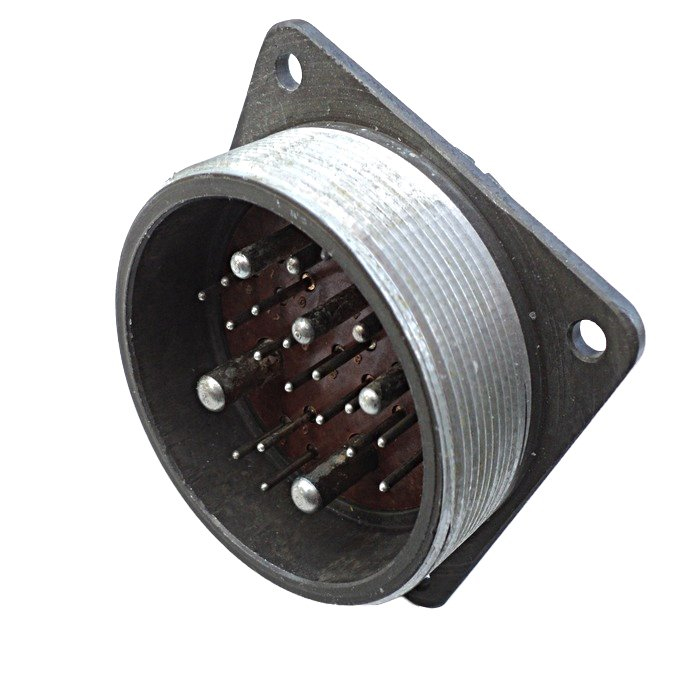

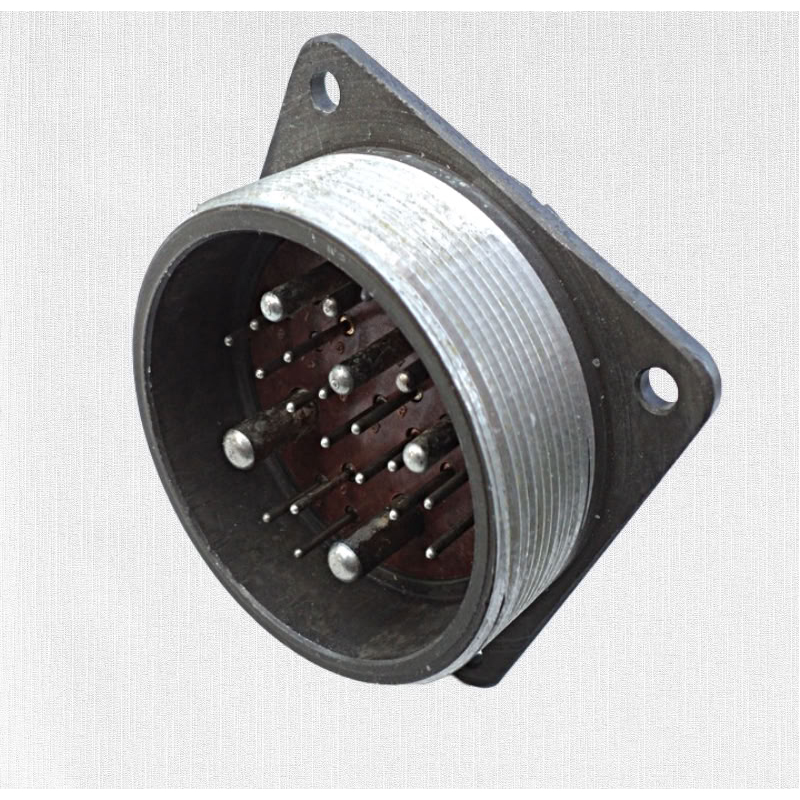

Соединитель ШР55П23ЭШ1 представляет собой низкочастотный цилиндрический разъём, выполненный в виде блочной вилки с количеством контактов 23. Устройство предназначено для коммутации электрических цепей постоянного и переменного тока в составе электронной и радиоэлектронной аппаратуры. Изделие рассчитано на работу при частоте до 3 МГц и максимальном рабочем напряжении до 850 В.

Основная функция вилки блочной ШР55П23ЭШ1 — обеспечение надёжного разъёмного соединения между кабельными сборками и стационарными блоками оборудования. Конструкция предусматривает установку на приборную панель или корпус устройства, при этом ответная часть (кабельная розетка) обеспечивает быстрое подключение и отключение линий связи. Соединитель допускает многократные циклы сочленения и расчленения, что делает его пригодным для обслуживаемой аппаратуры.

Изделие относится к серии ШР55 и применяется в составе промышленного оборудования, измерительных комплексов, систем связи и телеметрии, а также в аппаратуре специального назначения. Благодаря устойчивости к широкому диапазону внешних воздействий вилка подходит для эксплуатации как внутри помещений, так и вне их при условии обеспечения защиты от прямого попадания атмосферных осадков и длительного воздействия солнечного излучения.

Конструктивные особенности и технические параметры

Структура условного обозначения ШР55П23ЭШ1 отражает основные конструктивные признаки соединителя:

• ШР — тип соединителя (штепсельный разъём);
• 55 — условный размер корпуса;
• П — конструктивное исполнение без патрубка;
• 23 — количество контактов;
• Э — вид гайки патрубка, предназначенной для экранированного кабеля;
• Ш — обозначение штыревых контактов вилки;
• 1 — обозначение сочетания контактов.

Корпус соединителя имеет цилиндрическую форму, характерную для низкочастотных разъёмов общего применения. Исполнение без патрубка упрощает монтаж на плоские поверхности и сокращает занимаемое пространство внутри блока. Гайка патрубка варианта «Э» предусматривает работу с экранированными кабелями, обеспечивая фиксацию кабельного экрана и защиту от электромагнитных помех.

Электрические и эксплуатационные характеристики

• Максимальная токовая нагрузка: 503 А.
• Сопротивление изоляции: не менее 5000 МОм.
• Количество сочленений-расчленений: не менее 500 циклов.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: 15 лет.
• Диапазон рабочих температур: от минус 60 °C до плюс 60 °C.
• Устойчивость к синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц.
• Стойкость к механическим ударам и воздействию пониженного атмосферного давления.

Применение и монтаж

Вилка блочная ШР55П23ЭШ1 монтируется на корпус оборудования или приборную панель при помощи крепёжных элементов, соответствующих присоединительным размерам корпуса. Подключение проводников осуществляется к контактным хвостовикам со стороны монтажной зоны. Соединитель совместим как с экранированными, так и с неэкранированными кабелями, что расширяет область его применения.

При наружном монтаже рекомендуется размещать соединитель в защитных кожухах, корпусах или нишах, исключающих прямое воздействие дождя, снега и ультрафиолетового излучения. При соблюдении указанных условий изделие сохраняет заявленные электрические параметры в течение всего срока службы. Приёмка «5» подтверждает соответствие партии установленным требованиям и пригодность к использованию в составе ответственной аппаратуры.

Соединитель ШР55П23ЭШ1 является универсальным решением для построения разъёмных соединений в низкочастотных трактах, где требуется сочетание высокой механической прочности, значительного коммутационного ресурса и стабильности электрических характеристик в широком диапазоне внешних условий.
