Назначение и область применения

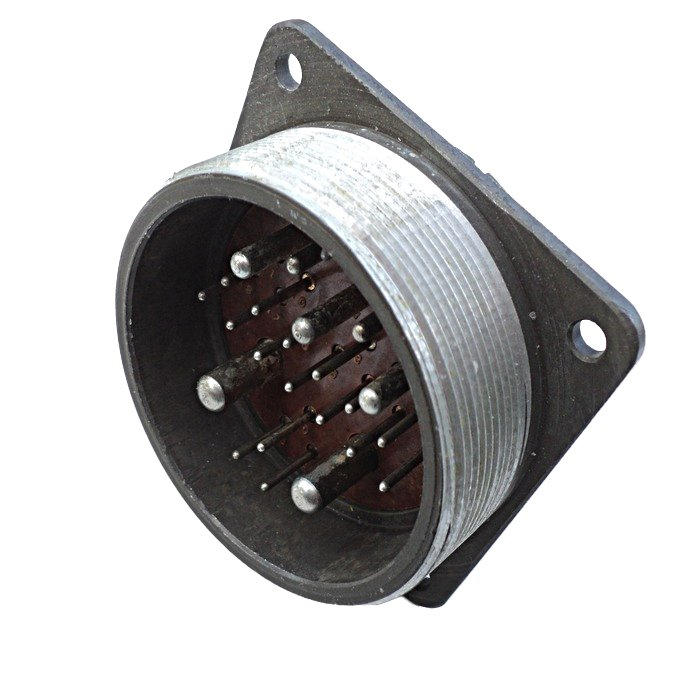

Соединитель ШР55П23ЭШ1 вилка (артикул 51819) представляет собой низкочастотный цилиндрический электрический разъем, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении до 850 В (амплитудное значение). Изделие относится к категории ШР55 и применяется в составе разъемных контактных пар совместно с ответной розеткой соответствующего типономинала.

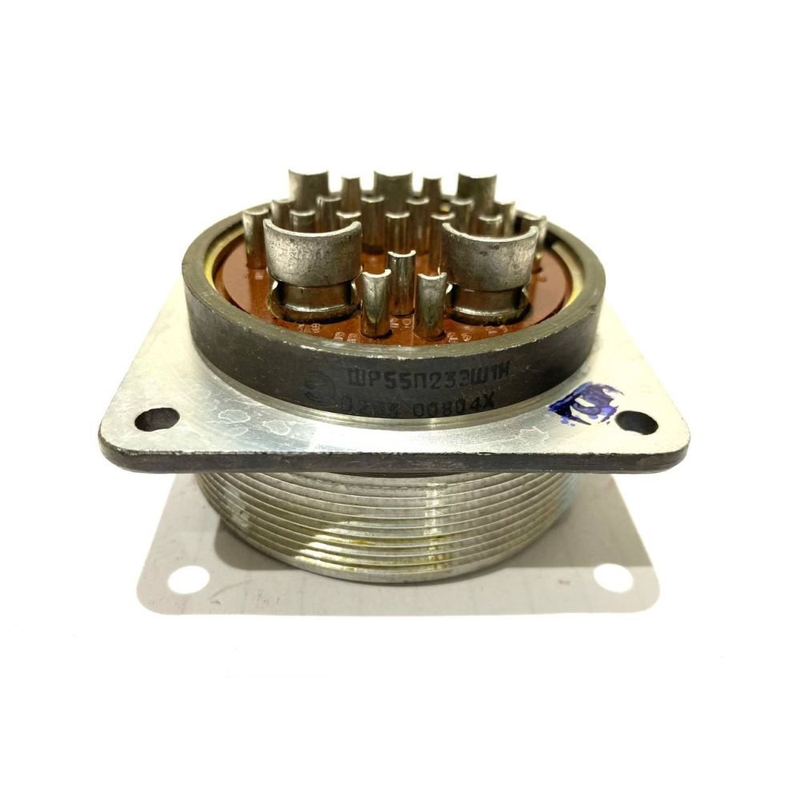

Конструктивно соединитель состоит из вилки и розетки, каждая из которых может выпускаться в приборном (блочном) или кабельном исполнении. Благодаря резьбовому способу сочленения обеспечивается надежная фиксация ответных частей и защита контактной группы от самопроизвольного разъединения при воздействии вибрационных и ударных нагрузок. Это позволяет использовать разъем в промышленном оборудовании, контрольно-измерительной аппаратуре, электротехнических установках и системах с повышенными требованиями к стабильности электрического соединения.

Технические характеристики

Соединитель оснащен 23 контактами комбинированного диаметра, что обеспечивает распределение токовых нагрузок в соответствии с назначением каждой цепи:

• 16 контактов диаметром 1,5 мм — максимальный ток 8 А;
• 2 контакта диаметром 2,5 мм — максимальный ток 20 А;
• 3 контакта диаметром 3,5 мм — максимальный ток 40 А;
• 2 контакта диаметром 5,5 мм — максимальный ток 80 А.

Покрытие контактов выполнено из серебра, что обеспечивает низкое переходное сопротивление и стабильность электрических параметров в течение длительного срока эксплуатации. Сопротивление контактов зависит от их диаметра и составляет: для контактов 1,5 мм — 2,5 мОм, для 2,5 мм — 1 мОм, для 3,5 мм — 0,75 мОм, для 5,5 мм — 0,3 мОм.

Сопротивление изоляции в нормальных климатических условиях достигает не менее 5000 МОм. Монтаж проводников осуществляется методом пайки. Габаритные размеры блочной версии составляют ориентировочно 65 на 65 на 40 мм, однако для кабельного исполнения размеры могут отличаться в зависимости от комплектации.

Условия эксплуатации и стойкость к внешним воздействиям

Изделие рассчитано на работу в широком диапазоне температур: от минус 60 до плюс 60 градусов Цельсия. Допускается кратковременное повышение температуры до плюс 110 градусов Цельсия без потери работоспособности. Соединитель устойчив к воздействию синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц при ускорении 300 метров на секунду в квадрате.

Конструкция выдерживает одиночные механические удары с ускорением до 5000 метров на секунду в квадрате и многократные удары с ускорением до 350 метров на секунду в квадрате. Изделие сохраняет работоспособность при пониженном атмосферном давлении вплоть до 1,3 на 10 в минус четвертой степени Паскаля, что соответствует приблизительно 10 в минус шестой степени миллиметра ртутного столба.

Соединитель ШР55П23ЭШ1 вилка предназначен для ответственного применения в условиях, где требуется высокая механическая прочность, стабильное контактное соединение и устойчивость к агрессивным факторам окружающей среды. Комбинированная контактная группа позволяет в одном корпусе объединять как сильноточные, так и слаботочные цепи, что упрощает монтаж и сокращает количество разъемов в аппаратуре. Год выпуска изделия — 2010.
