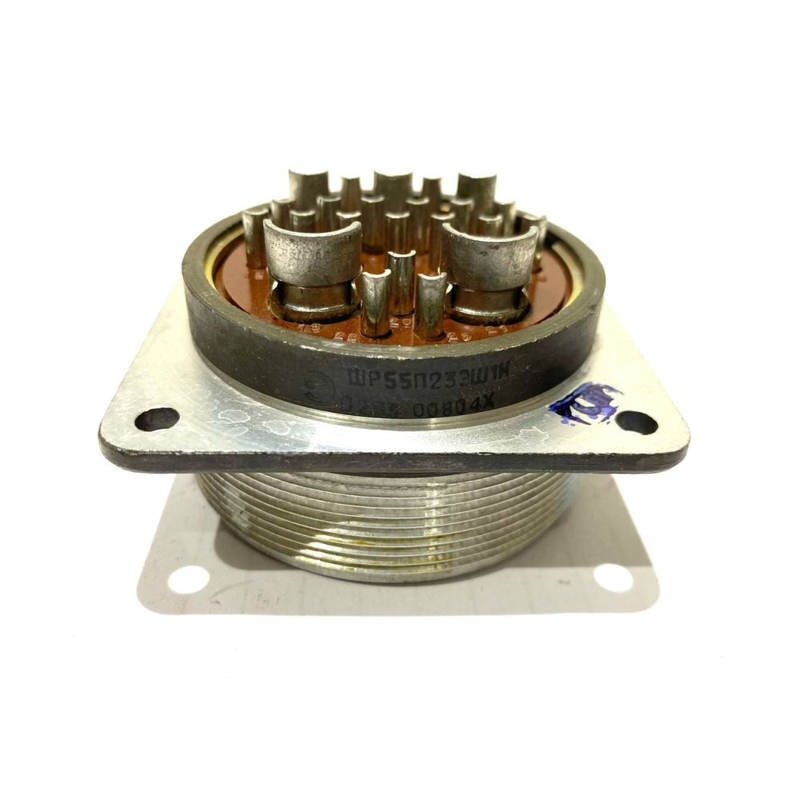

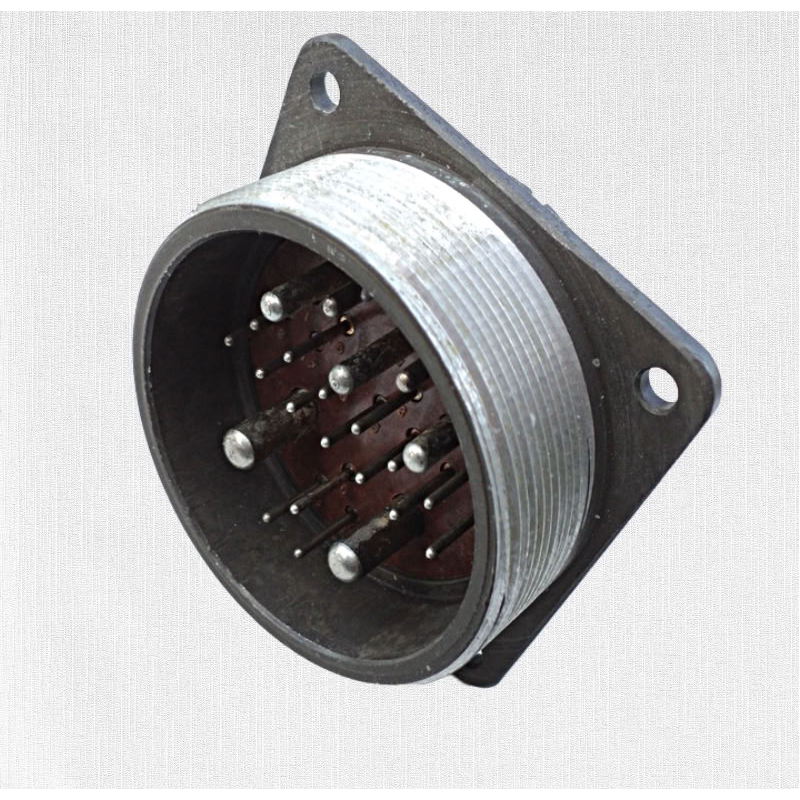

Соединитель ШР55П23ЭШ1 — это вилка, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение).

Основные характеристики и параметры :

• Тип соединителя ШР.

• Размер корпуса 55.

• Конструктивное исполнение П (без патрубка).

• Количество контактов 23.

• Экранирование Э (для экранированного кабеля).

• Тип контактов Ш вилка.

• Сочетание контактов 1.

• Покрытие контактов Cеребро.

• Монтаж Пайка.

• Сочленение Резьбовое, поляризация корпусов одношпоночная.

• Предназначены для монтажа с экранированным или неэкранированным кабелем.

• Состоят из вилки и розетки, которые могут быть приборными или кабельными.

Условия эксплуатации :

• Температура окружающей среды: от -60°C до +60°C.

• Синусоидальная вибрация: диапазон частот от 1 до 5000 Гц, ускорение 300 м/с?.

• Механический удар: одиночного действия (ускорение 5000 м/с?), многократного действия (ускорение 350 м/с?).

• Пониженное атмосферное давление: 1,3·10?? Па.

Технические характеристики :

• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.

• Количество сочленений-расчленений: 500.

• Минимальная наработка: 1000 часов.

• Срок сохраняемости: 15 лет.

• Контакты: 16 контактов ? 1,5 мм, 2 контакта ? 2,5 мм, 3 контакта ? 3,5 мм, 2 контакта ?
