Назначение соединителя ШР55П23ЭШ1

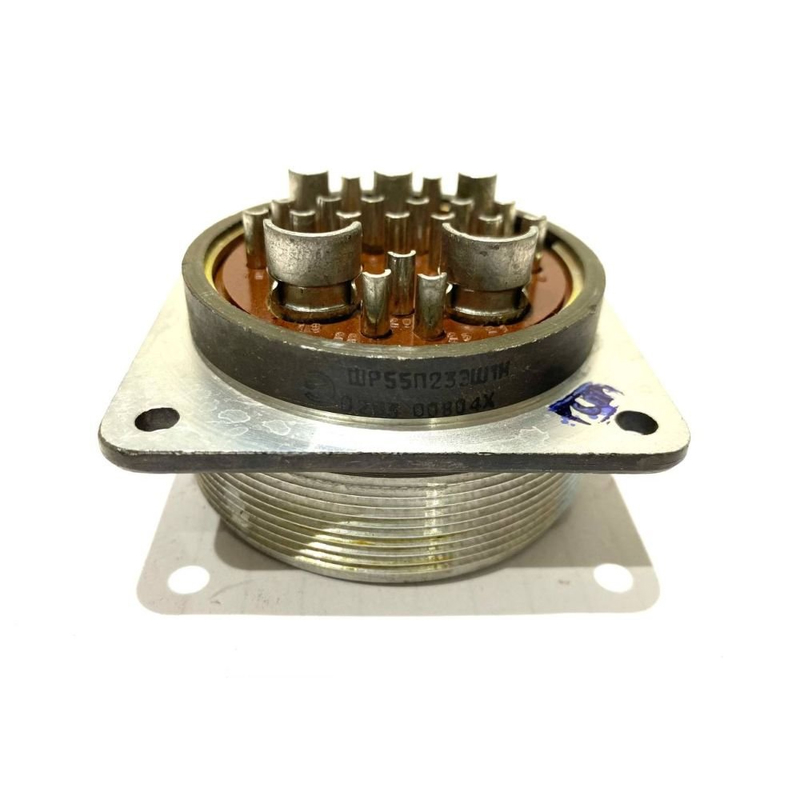

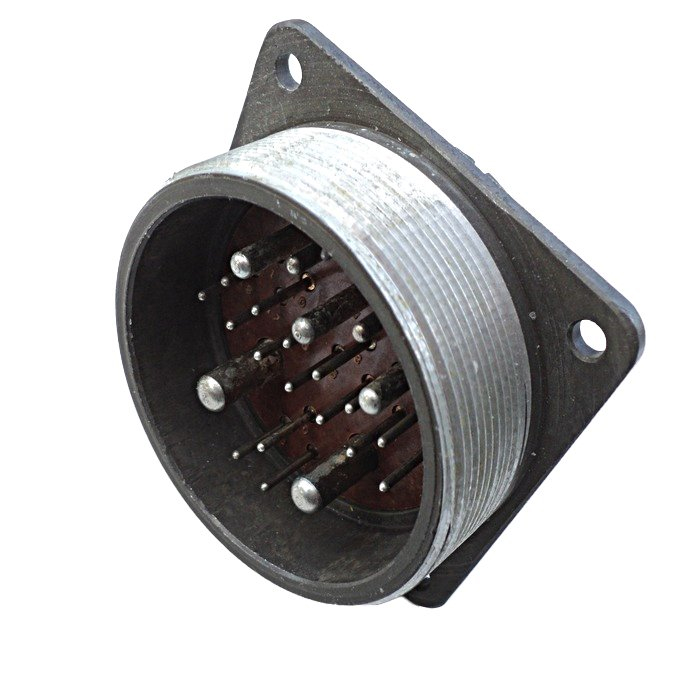

ШР55П23ЭШ1 представляет собой блочную вилку цилиндрического низкочастотного соединителя серии ШР. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, измерительных комплексов и промышленного оборудования. Соединитель рассчитан на рабочее напряжение до 850 В и функционирует в диапазоне частот до 3 МГц, что обеспечивает стабильную передачу сигналов и силовых цепей в широком спектре задач.

Конструкция предусматривает резьбовое сочленение с ответной розеткой, гарантирующее надёжную фиксацию и защиту от самопроизвольного разъединения при вибрационных и ударных нагрузках. Вилка применяется для соединения и разъединения электрических цепей, а благодаря исполнению «Э» допускает монтаж как с экранированными, так и с неэкранированными кабелями.

Технические особенности и конструкция

Корпус соединителя имеет условный размер 55, исполнение без патрубка обозначено литерой «П». Количество контактов составляет 23. В конструкции используются контакты четырёх диаметров: 1,5 мм, 2,5 мм, 3,5 мм и 5,5 мм. Максимальный рабочий ток определяется диаметром каждого контакта и составляет 8 А для контактов 1,5 мм, 20 А для 2,5 мм, 40 А для 3,5 мм и 80 А для контактов диаметром 5,5 мм.

Изделие сохраняет работоспособность в температурном диапазоне от минус 60 до плюс 60 градусов Цельсия. Сопротивление изоляции составляет не менее 5000 МОм. Переходное сопротивление на контактах нормируется в зависимости от их диаметра и составляет:

• для контактов 1,5 мм — 2,5 мОм;
• для контактов 2,5 мм — 1 мОм;
• для контактов 3,5 мм — 0,75 мОм;
• для контактов 5,5 мм — 0,3 мОм.

Структура условного обозначения ШР55П23ЭШ1 раскрывает основные параметры изделия: ШР — тип соединителя, 55 — условный размер корпуса, П — конструктивное исполнение без патрубка, 23 — количество контактов, Э — исполнение для экранированного кабеля, Ш — вид контактов «вилка», 1 — обозначение сочетания контактов.

Устойчивость к внешним воздействиям

Соединитель рассчитан на эксплуатацию в условиях значительных механических нагрузок. Конструкция выдерживает воздействие синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате. Изделие также устойчиво к механическим ударам одиночного действия с ускорением до 5000 метров на секунду в квадрате и многократного действия с ускорением до 350 метров на секунду в квадрате.

Сочетание расширенного температурного диапазона, высокой степени защиты изоляции и стойкости к ударно-вибрационным нагрузкам позволяет использовать вилку ШР55П23ЭШ1 в составе аппаратуры, эксплуатируемой в сложных климатических и промышленных условиях.

Применение

Блочная вилка ШР55П23ЭШ1 применяется при сборке кабельных соединений в радиоэлектронной аппаратуре, контрольно-измерительных приборах, системах связи и промышленной автоматике. Наличие контактов различных диаметров обеспечивает возможность одновременной коммутации как слаботочных сигнальных цепей, так и силовых линий с токами до 80 А.

Резьбовое сочленение обеспечивает плотный контакт и исключает разъединение при вибрации, что особенно важно для передвижных и стационарных установок, работающих в непрерывном режиме. Изделие совместимо с ответными частями соединителей серии ШР55 и предназначено для монтажа на панели оборудования.
