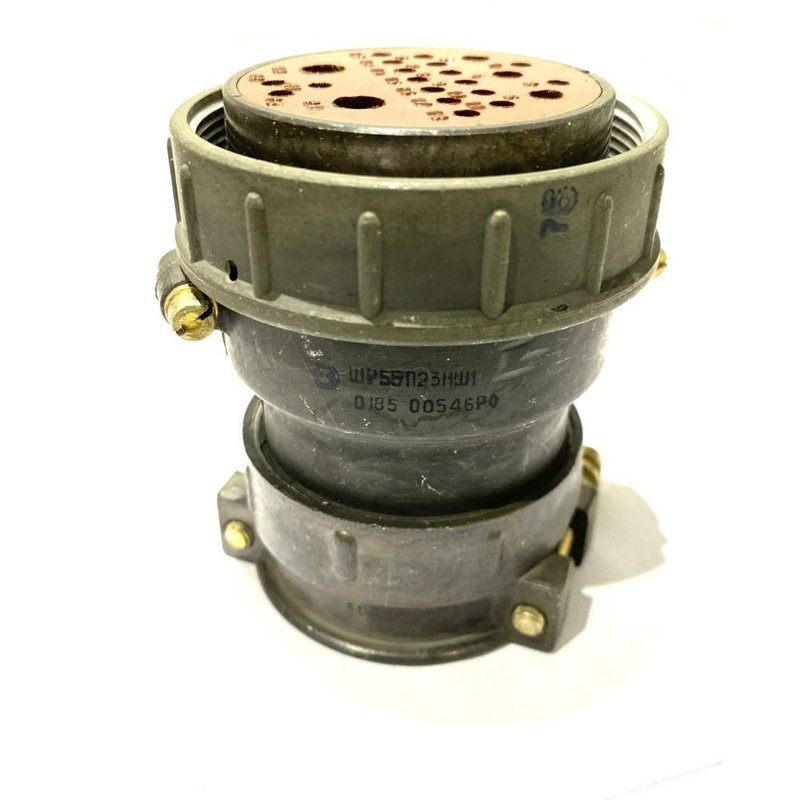

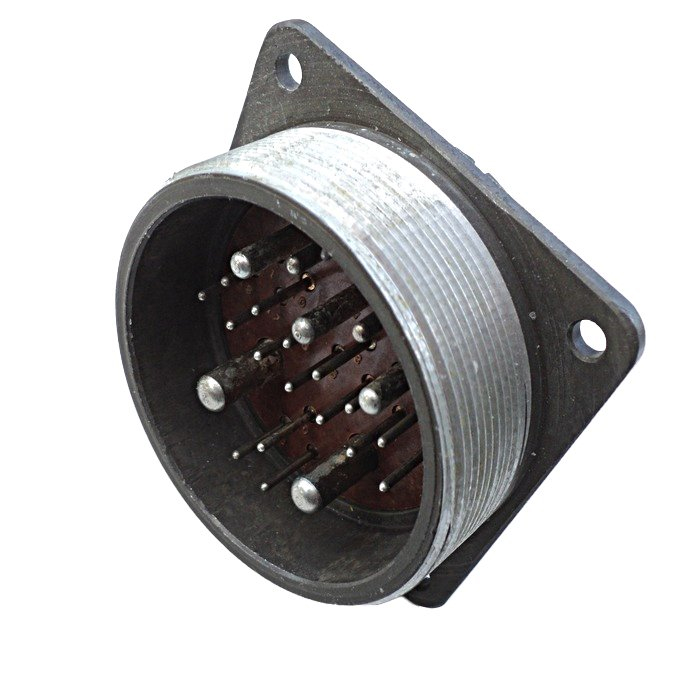

Назначение соединителя ШР55П23ЭШ1

Кабельная розетка ШР55П23ЭШ1 представляет собой низкочастотный цилиндрический разъем, предназначенный для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц и напряжением до 850 В (амплитудное значение). Основное назначение изделия — соединение и разъединение электрических цепей, включая провода, кабели, узлы и блоки в электро- и радиоаппаратуре. Разъем применяется в составе промышленного оборудования, измерительных комплексов, систем автоматики и научно-исследовательских установок, где требуется надежное разъемное соединение с высокой степенью защиты от внешних воздействий.

Конструкция предусматривает работу в составе двухчастного соединителя: ответная часть — вилка — может быть выполнена без патрубка или с прямым либо угловым патрубком, что обеспечивает гибкость при монтаже в ограниченном пространстве. Розетка также допускает различные варианты исполнения патрубков в зависимости от условий прокладки кабеля.

Конструктивные особенности

Изделие относится к типу соединителей ШР с условным размером корпуса 55 и содержит 23 контакта. Контакты покрыты серебром, что обеспечивает стабильно низкое переходное сопротивление, хорошую проводимость и устойчивость к коррозии в течение всего срока службы. Структура условного обозначения раскрывает ключевые параметры исполнения:

• ШР — тип соединителя;
• 55 — условный размер корпуса;
• П — конструктивное исполнение (без патрубка);
• 23 — количество контактов;
• Э — вид гайки для экранированного кабеля;
• Ш — вид контактов (розетка);
• 1 — обозначение сочетания контактов.

Наличие гайки под экранированный кабель позволяет использовать розетку в цепях, где требуется защита сигнала от электромагнитных помех и сохранение целостности экранирующей оплетки на всем протяжении линии соединения.

Технические характеристики

• Тип соединителя: ШР;
• Условный размер корпуса: 55;
• Количество контактов: 23;
• Рабочее напряжение: до 850 В;
• Сопротивление изоляции: не менее 5000 МОм;
• Рабочая температура: от минус 60 до плюс 60 градусов Цельсия;
• Максимальная токовая нагрузка: 503 А;
• Срок службы: 15 лет, с гарантированной наработкой 1000 часов в нормальных условиях и до 100000 часов в облегченном режиме.

Условия эксплуатации и применение

Соединитель устойчив к механическим воздействиям. Изделие сохраняет работоспособность при синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц и выдерживает механические удары с ускорением до 5000 метров в секунду в квадрате. Работа возможна при атмосферном давлении до 1,3 на 10 в минус четвертой степени Па.

Благодаря сочетанию широкого диапазона рабочих температур, стойкости к вибрационным и ударным нагрузкам, а также возможности применения с экранированным кабелем, розетка ШР55П23ЭШ1 востребована в промышленной электронике, лабораторном оборудовании и научных исследованиях. Изделие обеспечивает многократное сочленение и расчленение цепей без потери электрических характеристик в пределах заявленного ресурса.
