Назначение соединителя

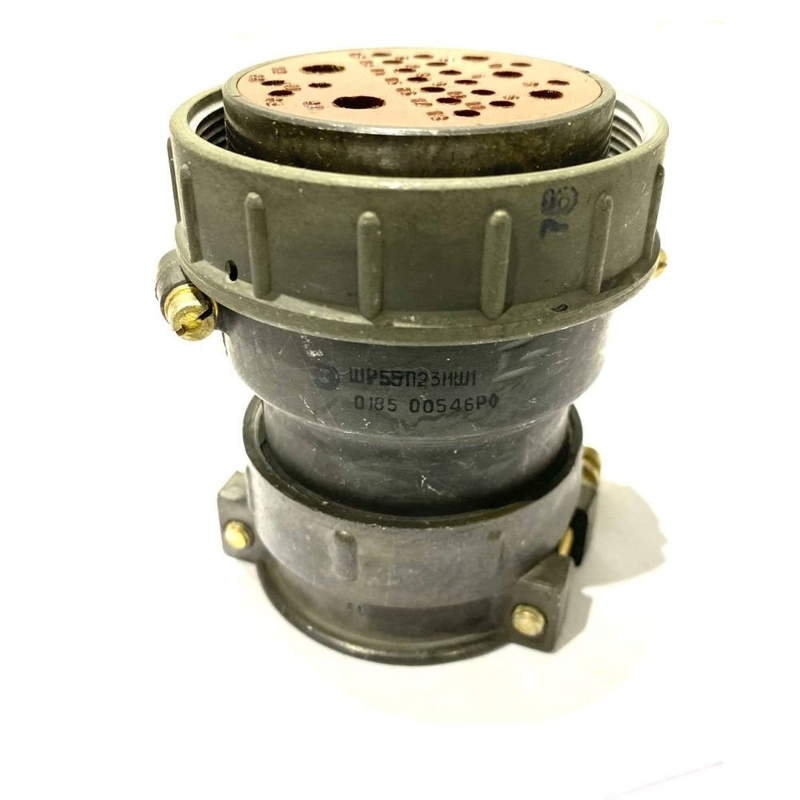

Соединитель ШР55П23ЭШ1 (розетка кабельная) предназначен для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, измерительных комплексов и промышленного оборудования. Устройство рассчитано на эксплуатацию при частоте сигнала до 3 МГц и рабочем напряжении до 850 В, что позволяет применять его в ответственных узлах, где требуется стабильное электрическое соединение с высокой помехозащищённостью. Экранированное исполнение обеспечивает снижение влияния внешних электромагнитных наводок на передаваемые сигналы.

Розетка кабельная является ответной частью разъёмного соединения и используется совместно с вилкой соответствующего типономинала. Конструкция без патрубка упрощает монтаж на кабель и обеспечивает компактное размещение в ограниченных пространствах приборных отсеков и распределительных коробов.

Конструктивные особенности и материалы

Соединитель имеет 23 контакта, что обеспечивает достаточную плотность коммутации при сохранении удобства обслуживания. Контактные поверхности покрыты серебром — такое решение гарантирует низкое переходное сопротивление и устойчивость к окислению при длительной эксплуатации. Корпус выполнен из алюминиевого сплава или пластмассы в зависимости от конкретного исполнения, что позволяет подобрать вариант с учётом требований по массе и механической прочности.

Экранированный кабельный ввод обеспечивает целостность экранирующего контура по всей длине соединения. Это особенно важно при передаче слаботочных сигналов в условиях насыщенной электромагнитной обстановки. Соединитель выдерживает:

• температурный диапазон от минус 60 до плюс 60 градусов Цельсия;
• вибрационные и ударные нагрузки;
• работу при пониженном атмосферном давлении.

Указанная стойкость к внешним воздействиям позволяет использовать розетку в составе аппаратуры, эксплуатируемой в неотапливаемых помещениях, транспортных средствах и высотном оборудовании.

Технические параметры

Сопротивление изоляции соединителя составляет не менее 5000 МОм, что обеспечивает надёжное разделение цепей и исключает взаимные утечки между контактами. Максимальная токовая нагрузка зависит от диаметра контактов и достигает 80 А при диаметре 5,5 мм. Ресурс по числу циклов соединения и разъединения составляет 500 операций, а минимальная наработка — не менее 1000 часов.

Эксплуатационные ограничения

При монтаже необходимо учитывать полярность подключения и соответствие распайки контактов схеме конкретного устройства. После соединения вилки и розетки следует убедиться в надёжной фиксации корпуса и отсутствии люфта в сочленении. Кабельный ввод без патрубка требует аккуратной заделки кабеля с сохранением целостности экранирующей оплётки.

Область применения

Соединители типа ШР55П23ЭШ1 широко применяются в электро- и радиоаппаратуре для надёжного соединения различных электрических цепей и компонентов. Розетка кабельная востребована при сборке жгутов, подключении выносных датчиков, организации межблочных соединений и коммутации периферийного оборудования. Благодаря сочетанию экранирования, серебряного покрытия контактов и широкого диапазона рабочих температур разъём подходит для ответственных применений, где требуется длительная безотказная работа соединений.

Изделие поставляется как самостоятельная единица для монтажа на кабель. При подборе ответной части необходимо использовать вилку с аналогичным количеством контактов и конструктивным исполнением, соответствующую типономиналу ШР55П23ЭШ1.
