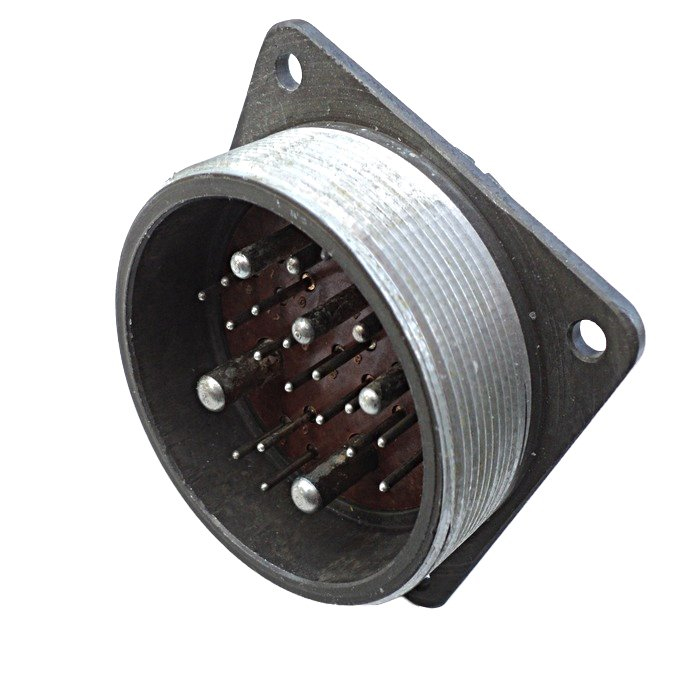

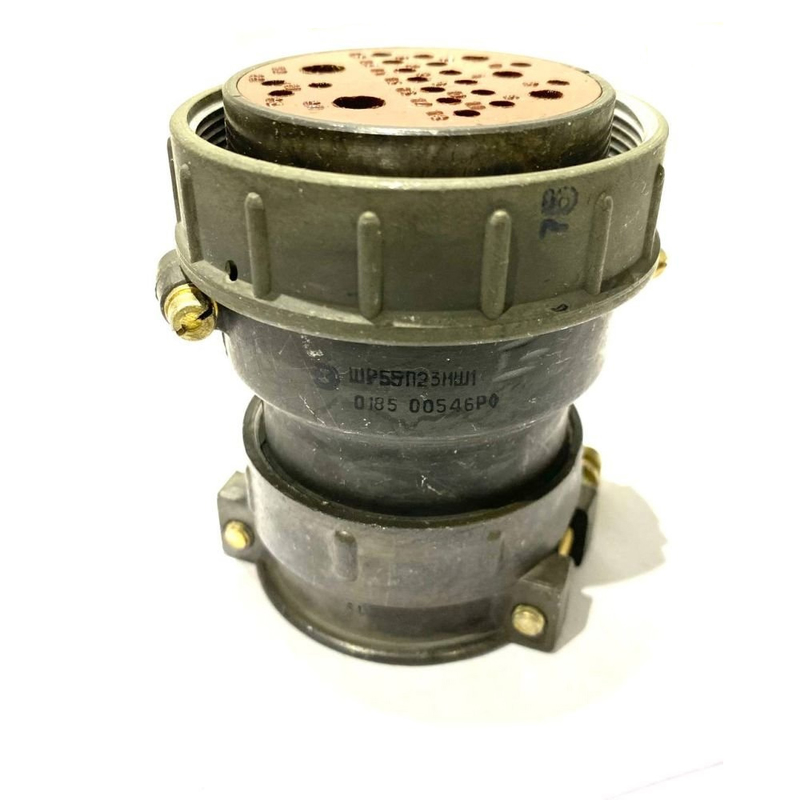

Назначение соединителя ШР55П23ЭШ1

Соединитель ШР55П23ЭШ1 представляет собой кабельную розетку, предназначенную для коммутации электрических цепей постоянного и переменного тока. Изделие рассчитано на работу при частоте до 3 МГц и напряжении до 850 В (амплитудное значение). Соединитель применяется в составе радиоэлектронной аппаратуры, измерительных комплексов, промышленного оборудования и систем связи, где требуется надёжное разъёмное соединение экранированных кабелей с приборными частями.

Благодаря резьбовому сочленению обеспечивается высокая механическая прочность соединения и устойчивость к самопроизвольному расчленению при вибрационных и ударных нагрузках. Конструкция ориентирована на объёмный монтаж методом пайки, что позволяет использовать соединитель в условиях стационарной установки и при необходимости ремонта или замены кабельной сборки.

Конструктивные особенности и материалы

Соединитель относится к категории цилиндрических низкочастотных разъёмов объёмного монтажа с резьбовым сочленением. Типовая пара соединителя состоит из вилки и розетки, каждая из которых может выполняться в приборном (блочном) или кабельном варианте. Модель ШР55П23ЭШ1 является кабельной розеткой, конструктивно адаптированной для подключения экранированного кабеля.

Условное обозначение изделия раскрывает его ключевые параметры:

• ШР — тип соединителя;
• 55 — условный размер корпуса;
• П — конструктивное исполнение приборной части без патрубка;
• 23 — количество контактов;
• Э — исполнение для экранированного кабеля;
• Ш — вилка;
• 1 — обозначение сочетания контактов.

Применяемые материалы

• Корпус выполнен из алюминиевого сплава А-22, что обеспечивает малый вес при достаточной механической прочности.
• Изолятор (вставка) изготовлен из карболита — материала, устойчивого к электрическим нагрузкам и сохраняющего диэлектрические свойства в широком диапазоне температур.
• Контакты имеют посеребрение, которое снижает переходное сопротивление и повышает коррозионную стойкость контактных поверхностей.

Способ монтажа

Подключение проводников осуществляется методом пайки. Такой способ обеспечивает надёжный электрический контакт и удобство при монтаже кабельных сборок в производственных и ремонтных условиях.

Условия эксплуатации

Соединитель рассчитан на работу в широком диапазоне внешних воздействующих факторов:

• температура окружающей среды от минус 60 до плюс 60 градусов Цельсия;
• синусоидальная вибрация в диапазоне частот от 1 до 5000 Гц при ускорении 300 метров на секунду в квадрате;
• механический удар одиночного действия с ускорением 5000 метров на секунду в квадрате;
• механический удар многократного действия с ускорением 350 метров на секунду в квадрате;
• атмосферное пониженное давление до 1,3 на 10 в минус четвёртой степени Па.

Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм. Количество сочленений-расчленений достигает 500 циклов, минимальная наработка — 1000 часов. Изделие сохраняет работоспособность при многократных механических соединениях и длительной эксплуатации в составе аппаратуры.

Применение

Кабельная розетка ШР55П23ЭШ1 применяется в составе низкочастотных электрических цепей для соединения экранированных кабелей с блочными частями разъёмов. Изделие востребовано при компоновке радиоэлектронных устройств, контрольно-измерительной аппаратуры, систем автоматики и промышленного оборудования. Резьбовое сочленение и прочный алюминиевый корпус позволяют использовать соединитель в условиях механических нагрузок, а посеребрённые контакты обеспечивают стабильность электрических параметров при длительной эксплуатации.
