Назначение и область применения

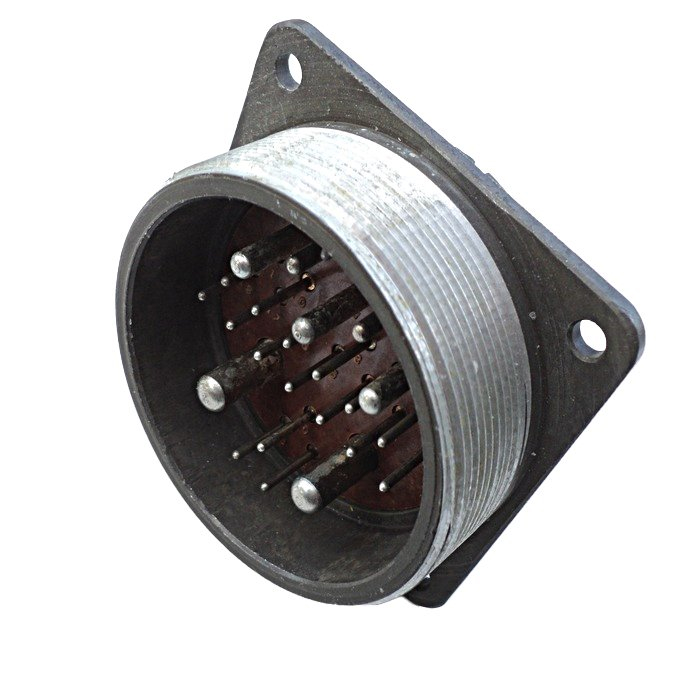

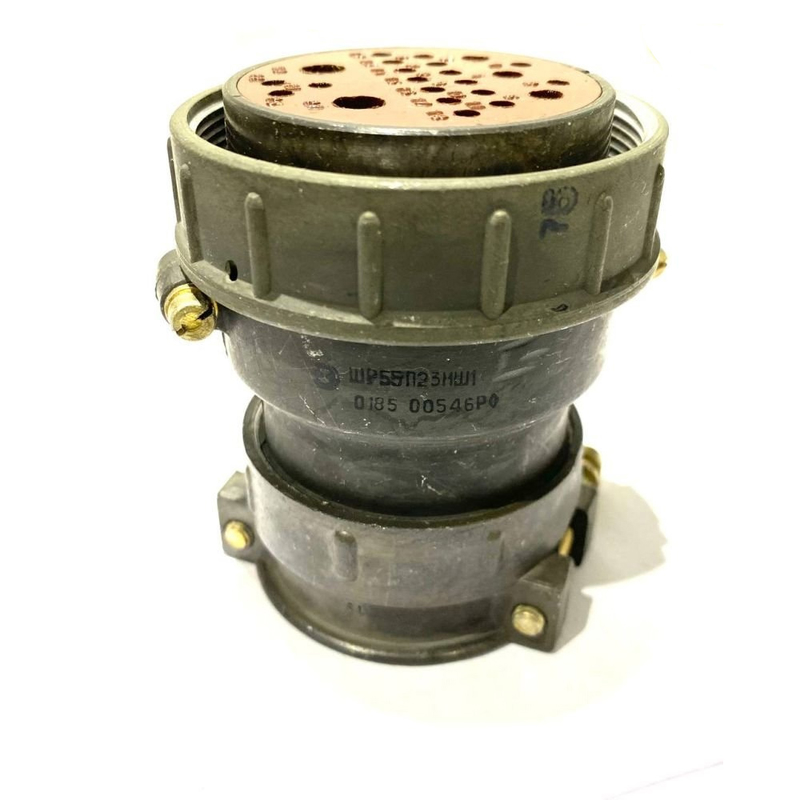

Соединитель ШР55П23ЭШ1 представляет собой кабельную розетку, предназначенную для коммутации электрических цепей постоянного и переменного тока в составе электро- и радиоаппаратуры. Изделие рассчитано на работу в диапазоне частот до 3 МГц и допускает амплитудное значение напряжения до 850 В. Конструкция предусматривает установку как внутри корпусов оборудования, так и снаружи при условии дополнительной защиты контактной зоны от пыли и влаги.

Разъём применяется в системах, где требуется надёжное разъёмное соединение с высокой механической устойчивостью и широким температурным диапазоном. Благодаря серебряному покрытию контактов обеспечивается стабильное переходное сопротивление и длительный срок службы даже при многократных циклах сочленения и расчленения. ШР55П23ЭШ1 востребован в промышленной электронике, контрольно-измерительном оборудовании, испытательных стендах и аппаратуре связи.

Основные технические характеристики

Соединитель относится к типу ШР и имеет условный размер корпуса 55. Количество контактов составляет 23, а конструктивное исполнение — без патрубка, что обозначается литерой «П» в маркировке. Покрытие контактов выполнено из серебра, что обеспечивает низкое переходное сопротивление и защиту от окисления.

• Тип соединителя: ШР
• Условный размер корпуса: 55
• Количество контактов: 23
• Конструктивное исполнение: без патрубка
• Покрытие контактов: серебро
• Диапазон рабочих частот: до 3 МГц
• Максимальное напряжение: 850 В амплитудного значения
• Сопротивление изоляции: не менее 5000 МОм
• Температурный диапазон эксплуатации: от минус 60 до плюс 60 градусов Цельсия

Допустимые токовые нагрузки

Максимальный рабочий ток зависит от диаметра установленных контактов. Производитель устанавливает следующие нормативные значения:

• Диаметр контакта 1,5 мм — ток до 8 А
• Диаметр контакта 2,5 мм — ток до 20 А
• Диаметр контакта 3,5 мм — ток до 40 А
• Диаметр контакта 5,5 мм — ток до 80 А

Условия эксплуатации и устойчивость к внешним воздействиям

Изделие спроектировано для работы в жёстких условиях, включая воздействие вибрационных и ударных нагрузок. Соединитель сохраняет работоспособность при синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате.

Устойчивость к механическим ударам подтверждается следующими показателями:

• Одиночный удар: ускорение до 5000 метров на секунду в квадрате
• Многократный удар: ускорение до 350 метров на секунду в квадрате

Дополнительно разъём рассчитан на функционирование при пониженном атмосферном давлении, что расширяет область его применения в аппаратуре, эксплуатируемой на высоте или в специальных камерах. Температурный диапазон от минус 60 до плюс 60 градусов Цельсия позволяет использовать ШР55П23ЭШ1 в климатических условиях с резкими перепадами температур.

Конструктивные особенности

Исполнение без патрубка упрощает монтаж кабельной розетки в ограниченном пространстве и облегчает подвод проводников непосредственно к контактным хвостовикам. Кабельная розетка обеспечивает надёжную фиксацию ответной части и исключает самопроизвольное расчленение под воздействием вибрации.

Серебряное покрытие контактов гарантирует стабильные электрические характеристики на протяжении всего срока службы. Сопротивление изоляции не менее 5000 МОм подтверждает высокое качество диэлектрических материалов и надёжную изоляцию между соседними контактами и корпусом.

Соединитель ШР55П23ЭШ1 поставляется как самостоятельное изделие и предназначен для профессионального монтажа. При установке вне герметичных корпусов необходимо предусмотреть дополнительную защиту от пыли и влаги, поскольку степень защиты от внешних воздействий определяется условиями конкретного применения.
