Назначение и область применения

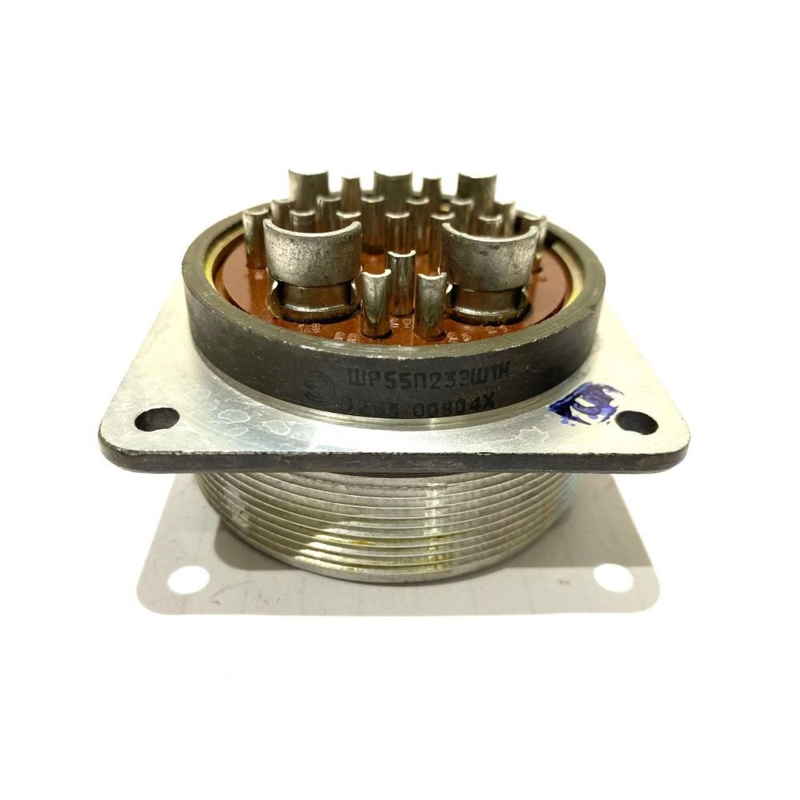

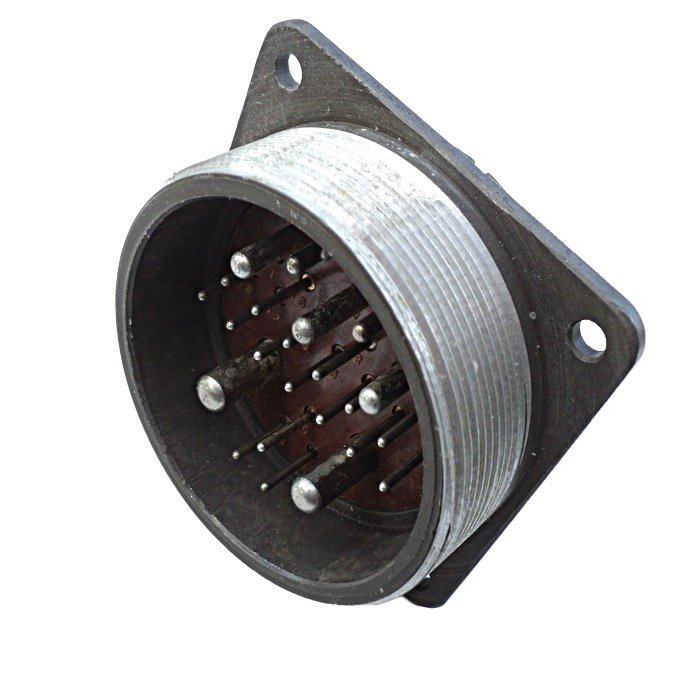

Соединитель ШР55П23ЭШ1 представляет собой кабельную розетку низкочастотного цилиндрического типа с резьбовым соединением. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение). Основная функция соединителя — соединение и разъединение проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре.

Розетка ШР55П23ЭШ1 широко используется в радиоэлектронной и радиотехнической аппаратуре как универсальный соединитель для различных типов оборудования. Изделие подходит для монтажа как с экранированными, так и с неэкранированными кабелями, что расширяет сферу его применения в системах связи, измерительной технике, промышленной электронике и специальном оборудовании.

Конструктивно соединитель состоит из двух частей: вилки и розетки. Вилки и розетки могут быть как приборными (блочными), так и кабельными. Данная модель относится к кабельному исполнению розеточной части и обеспечивает надёжное разъёмное соединение с ответной вилкой соответствующего типоразмера.

Технические характеристики

Соединитель ШР55П23ЭШ1 обладает следующими подтверждёнными характеристиками:

• Тип соединителя: низкочастотный цилиндрический с резьбовым соединением
• Максимальное рабочее напряжение: 850 В (амплитудное значение)
• Рабочий диапазон частот: до 3 МГц
• Покрытие контактов: серебро
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях
• Диапазон рабочих температур: от минус 60 до плюс 60 градусов Цельсия
• Допустимая токовая нагрузка для контактов диаметром 1,5 мм — до 8 А
• Допустимая токовая нагрузка для контактов диаметром 2,5 мм — до 20 А
• Допустимая токовая нагрузка для контактов диаметром 3,5 мм — до 40 А
• Допустимая токовая нагрузка для контактов диаметром 5,5 мм — до 80 А

Серебряное покрытие контактов обеспечивает хорошую электропроводность и устойчивость к коррозии, что положительно сказывается на долговечности и стабильности электрических параметров соединения в процессе эксплуатации. Высокое сопротивление изоляции гарантирует надёжную работу в цепях с повышенными требованиями к утечкам тока.

Условия эксплуатации и конструктивные особенности

Соединитель ШР55П23ЭШ1 рассчитан на эксплуатацию в широком диапазоне климатических условий: от минус 60 до плюс 60 градусов Цельсия. Это позволяет применять изделие как в отапливаемых помещениях, так и в неотапливаемых объёмах, а также в аппаратуре, работающей в условиях значительных перепадов температур.

Изделие отличается высокой устойчивостью к механическим воздействиям, включая вибрацию и удары. Резьбовое соединение обеспечивает надёжную фиксацию сочленённых частей и предотвращает самопроизвольное разъединение при механических нагрузках. Данная особенность особенно важна при эксплуатации аппаратуры на подвижных объектах и в условиях повышенной вибрации.

Соединитель может использоваться как для внутреннего, так и для наружного монтажа при условии защиты от пыли и воды. При наружном применении рекомендуется размещать изделие в защитных кожухах, корпусах или использовать дополнительные уплотнительные элементы, исключающие прямое попадание влаги и загрязнений в зону контакта.

Монтаж и совместимость

Розетка ШР55П23ЭШ1 предназначена для кабельного монтажа и может устанавливаться как на экранированные, так и на неэкранированные кабели. Конструкция предусматривает возможность надёжного крепления жил кабеля к контактам с последующей фиксацией кабеля в корпусе соединителя. Резьбовой механизм сочленения с ответной вилкой обеспечивает плотный контакт и исключает люфт в соединении.

Благодаря универсальности конструкции и стандартизированным присоединительным размерам, соединитель совместим с ответными частями соответствующего типоразмера серии ШР55. Изделие может применяться при ремонте и модернизации существующего оборудования, а также при разработке новой радиоэлектронной аппаратуры, где требуется разъёмное соединение с высокой надёжностью и стабильными электрическими параметрами.
