Назначение и область применения

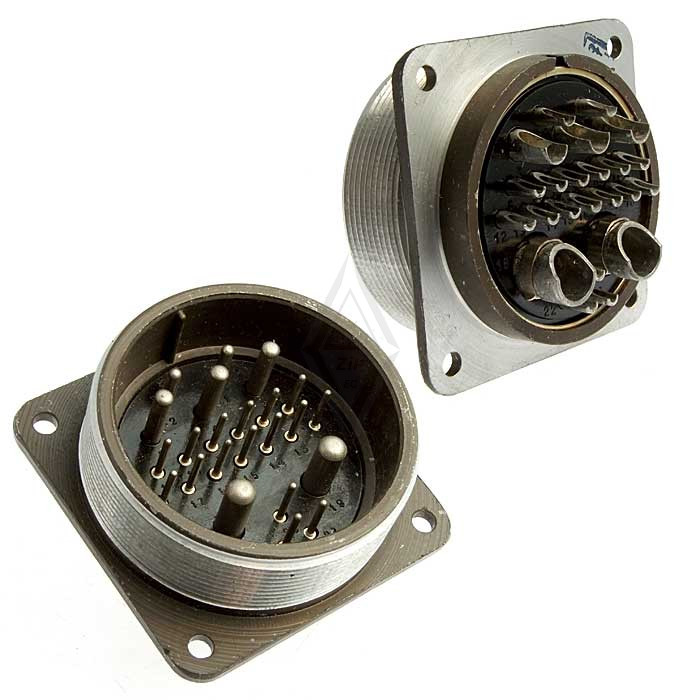

Соединитель ШР55П23ЭШ1 маркир. НШ розетка кабельная «5» представляет собой низкочастотный цилиндрический разъем объемного монтажа с резьбовым соединением нормальных габаритов. Изделие предназначено для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Розетка кабельная применяется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре, где требуется надежное экранированное подключение кабельных линий.

Конструкция с резьбовым соединением обеспечивает устойчивость к вибрационным нагрузкам и случайному разъединению. Тип гайки патрубка Э указывает на использование с экранированным кабелем, что позволяет сохранять целостность экранирования по всей длине соединения и защищает сигнальные цепи от внешних электромагнитных помех. Благодаря диапазону рабочих температур от минус 60 до плюс 60 градусов Цельсия разъем может эксплуатироваться как в отапливаемых помещениях, так и в неотапливаемых технических отсеках, включая районы с холодным климатом.

Подтверждённые технические особенности

ШР55П23ЭШ1 маркир. НШ розетка кабельная «5» обладает следующими характеристиками, подтверждёнными техническими данными:

• Количество контактов: 23.
• Вид гайки патрубка: Э, для экранированного кабеля.
• Тип соединителя: розетка кабельная.
• Покрытие контактов: серебро, обеспечивающее низкое переходное сопротивление и высокую коррозионную стойкость.
• Сопротивление изоляции: не менее 5000 МОм.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: не менее 15 лет.
• Диапазон рабочих температур: от минус 60 до плюс 60 градусов Цельсия.
• Рабочее атмосферное давление: до 1,3 на 10 в минус четвертой степени Па.
• Приемка: «5».

Приемка «5» означает, что изделие прошло контроль в соответствии с установленной категорией качества, применяемой для продукции военного и специального назначения. Такая приемка предусматривает более строгие проверки по сравнению с общепромышленной продукцией: контролируются геометрические размеры, качество покрытий, электрические параметры и внешний вид каждого соединителя. Маркировка НШ, указанная в наименовании, является дополнительной маркировкой, не влияющей на основные технические характеристики, но используемой для идентификации партии или исполнения изделия.

Электрические параметры

Соединитель рассчитан на рабочее напряжение до 850 В (амплитудное значение) в цепях постоянного и переменного тока частотой до 3 МГц. Сопротивление изоляции не менее 5000 МОм гарантирует минимальные токи утечки между контактами и корпусом, что критично для слаботочных и измерительных цепей. Серебряное покрытие контактов обеспечивает стабильный электрический контакт при многократных сочленениях и расчленениях, а также сохраняет свои свойства при длительном хранении.

Конструктивные особенности

Корпус розетки выполнен с учетом требований к нормальным габаритам цилиндрических соединителей серии ШР. Резьбовое соединение сочленяемых частей обеспечивает механическую фиксацию и поджатие контактов. Гайка патрубка типа Э предназначена для установки на экранированный кабель: экранирующая оплетка кабеля закрепляется в гайке, что создает непрерывный электрический контакт экрана с корпусом разъема и предотвращает проникновение помех в сигнальные цепи.

Рекомендации по применению

Розетка кабельная ШР55П23ЭШ1 маркир. НШ применяется в составе радиоэлектронной аппаратуры, измерительных комплексов, систем связи и автоматики, где требуется подключение кабельных сборок с экранированными кабелями. При монтаже необходимо обеспечить герметизацию места ввода кабеля в гайку патрубка в соответствии с требованиями конструкторской документации на конкретное изделие. Допускается эксплуатация при атмосферном давлении до 1,3 на 10 в минус четвертой степени Па, что соответствует условиям разреженной атмосферы на больших высотах.

Изделие сохраняет работоспособность при температуре окружающей среды от минус 60 до плюс 60 градусов Цельсия. При хранении в упаковке изготовителя в отапливаемых складских помещениях срок сохраняемости составляет не менее 15 лет. Минимальная наработка соединителя составляет 1000 часов, что подтверждено испытаниями на надежность. Перед монтажом рекомендуется проверить целостность изоляторов, отсутствие механических повреждений корпуса и состояние серебряного покрытия контактов. Соединитель совместим с ответными частями серии ШР55 соответствующего исполнения.
