Назначение и область применения

Кабельная вилка ШР55П23ЭГ1Н представляет собой соединитель негерметичного типа, предназначенный для коммутации экранированных и неэкранированных кабелей в электрических цепях различного назначения. Устройство рассчитано на работу с постоянным и переменным током частотой до 3 МГц, что делает его востребованным в широком спектре промышленного оборудования, контрольно-измерительной аппаратуры и систем передачи сигналов.

Изделие применяется там, где требуется надёжная передача электрической энергии и сигналов при сохранении стабильности соединения в условиях значительных перепадов температур. Климатическое исполнение УХЛ подтверждает пригодность вилки для эксплуатации в умеренном и холодном климате, включая регионы с суровыми зимними условиями.

Конструктивные особенности

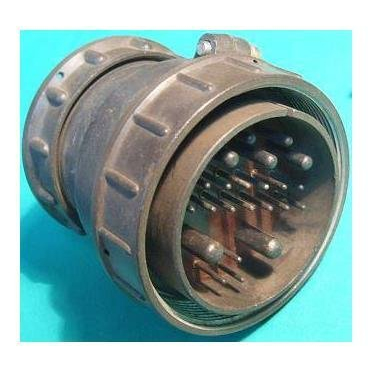

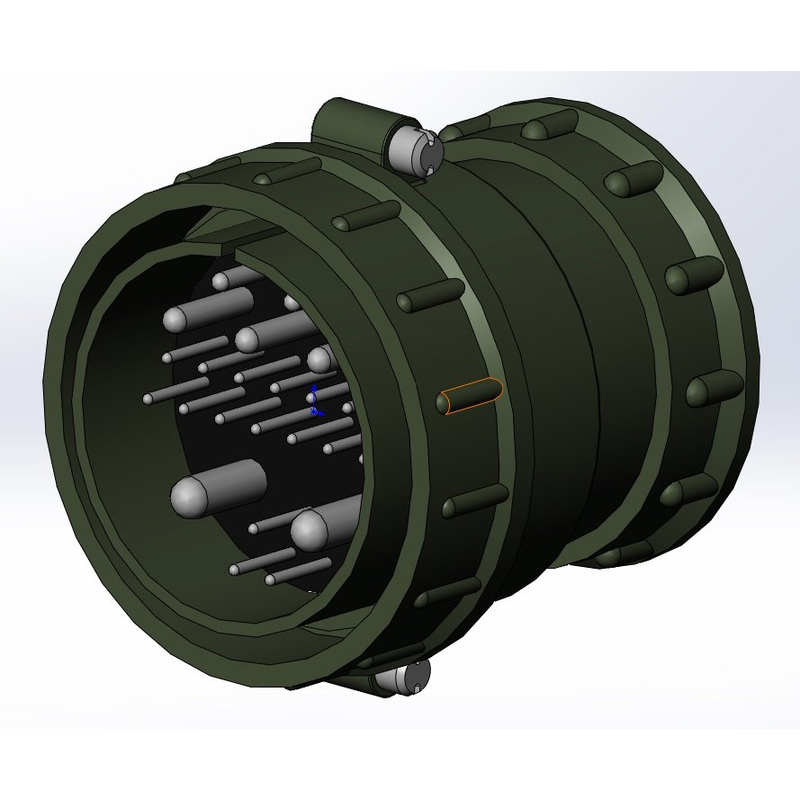

Вилка ШР55П23ЭГ1Н оснащена прямым патрубком, что упрощает монтаж кабеля и обеспечивает удобное подключение в условиях ограниченного пространства. Корпус изделия выполнен из пластмассы, контакты имеют никелевое покрытие, повышающее стойкость к коррозии и улучшающее проводимость.

Соединитель содержит 23 контакта с дифференцированной токовой нагрузкой, что позволяет одновременно передавать сигналы различной мощности в одном разъёме:

• 16 контактов диаметром 1,5 мм — до 20 А каждый;
• 2 контакта диаметром 2,5 мм — до 35 А каждый;
• 3 контакта диаметром 3,5 мм — до 50 А каждый;
• 2 контакта диаметром 5,5 мм — до 100 А каждый.

Рабочее напряжение вилки составляет до 850 В, сопротивление изоляции — не менее 5000 МОм. Температурный диапазон эксплуатации — от минус 60 до плюс 60 градусов Цельсия, что гарантирует сохранение рабочих характеристик как при экстремальном холоде, так и при повышенных температурах.

Совместимость и аналоги

ШР55П23ЭГ1Н совместима с розетками и ответными вилками серии ШР55, что упрощает подбор сопрягаемых компонентов при проектировании и ремонте электрооборудования. Аналогом изделия является вилка ШР55П23ЭГ1. Артикул товара — 10826.

Благодаря продуманной конструкции и широкому диапазону допустимых нагрузок, данная вилка подходит для построения надёжных электрических соединений в составе многоканальных систем, где требуется одновременная передача силовых и сигнальных цепей через единый разъёмный узел.

Монтаж и эксплуатация

Прямой патрубок вилки обеспечивает осевой ввод кабеля, что минимизирует изгибающие нагрузки на проводники в месте заделки. Изделие монтируется стандартными методами для соединителей серии ШР55 и не требует специализированного инструмента, выходящего за рамки обычной практики электромонтажа.

При выборе кабеля для подключения следует учитывать суммарную токовую нагрузку по группам контактов и диаметр вводимых проводников, чтобы обеспечить корректное обжатие и надёжную фиксацию. Негерметичное исполнение предполагает размещение вилки внутри корпусов оборудования, шкафов или иных защищённых от прямого воздействия влаги объёмов.
