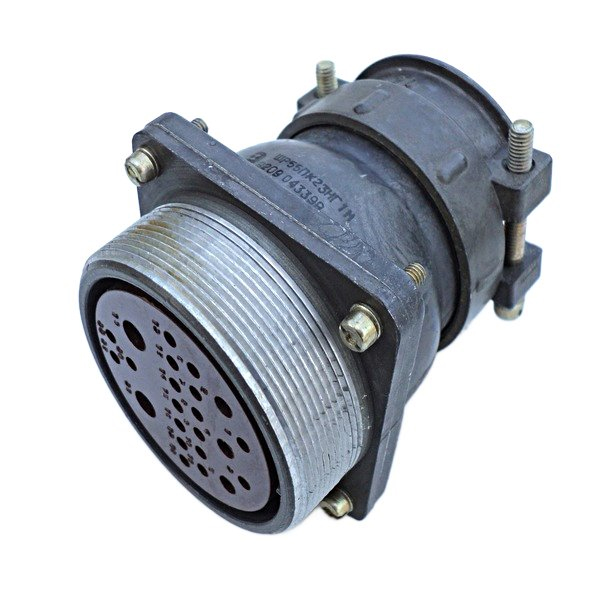

ШР55П23ЭГ1Н — это розетка блочная, электрический цилиндрический разъем ручного соединения, низкочастотный и негерметичный. Он используется в радиоэлектронной и радиотехнической аппаратуре для соединения цепей с нагрузкой до 6 А на каждый контакт и до 20 А на соединитель в целом при напряжении переменного и постоянного тока до 850 В.

Разъемы ШР состоят из двух частей: вилки и розетки. вилки и розетки могут быть как блочными (приборными), так и кабельными. Блочная часть ШР изготавливается без патрубка, с прямым или угловым патрубком, кабельная — с прямым или угловым патрубком. Сочленение соединителей — резьбовое, поляризация корпусов одношпоночная.

Соединители ШР предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) в электрических цепях постоянного и переменного (частотой до 3 МГц) токов при напряжении до 850 В (амплитудное значение). Разъемы ШР предназначены для внутреннего и наружного применения в климатическом исполнении УХЛ.

Расшифровка условного обозначения ШР55П23ЭГ1Н :

• ШР – тип соединителя (штепсельный разъем негерметичный).

• 55 – условный размер корпуса.

• П – конструктивное исполнение для приборной части без патрубка.

• 23 – количество контактов.

• Э – вид гайки патрубка для экранированного кабеля.

• Г – розетка.

Технические характеристики :

• Количество сочленений – расчленений: 500

• Минимальная наработка: 1000 часов

• Синусоидальная вибрация, диапазон частот: 1–5000 Гц

• Синусоидальная вибрация, ускорение: 300 м/с? / 30 g

• Механический удар одиночного действия с ускорением: 5000 м/с? / 500 g

• Механический удар многократного действия с ускорением: 350 м/с? / 35 g

• Атмосферное пониженное давление: 1,3 10-4 Па / 1,3 10-6 мм рт.ст.

• Повышенная рабочая температура среды: +60 °C

• Пониженная рабочая температура среды: -60 °C

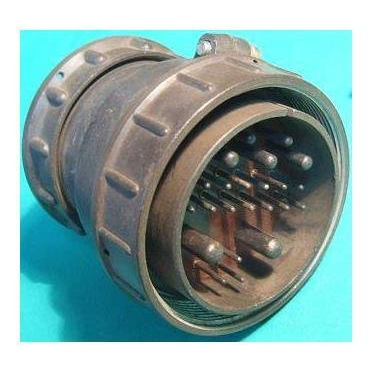

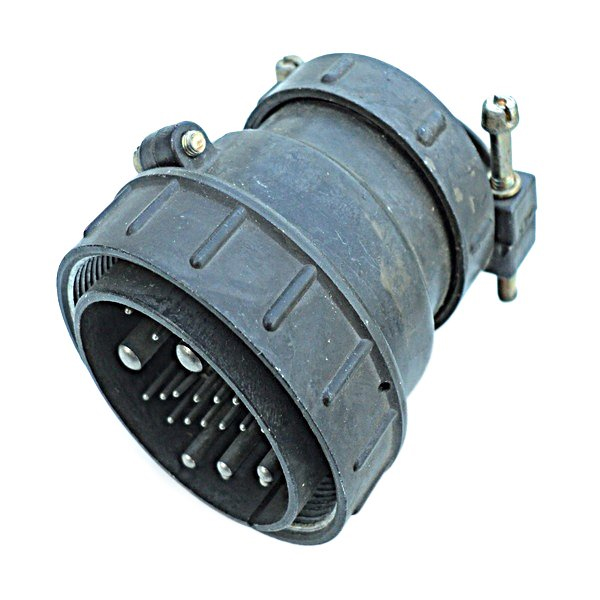

Ответной частью для розетки приборной ШР55П23ЭГ1Н являются вилки кабельные :

• ШР55П23НГ1

• ШР55П23НГ1Н

• ШР55П23ЭГ1

• ШР55П23ЭГ1Н

• ШР55У23НГ1

• ШР55У23НГ1Н

• ШР55У23ЭГ1

• ШР55У23ЭГ1Н
