ШР55П23ЭГ1Н РОЗЕТКИ БЛОЧНЫЕ «5»

Цена:

500 ₽

Технические характеристики

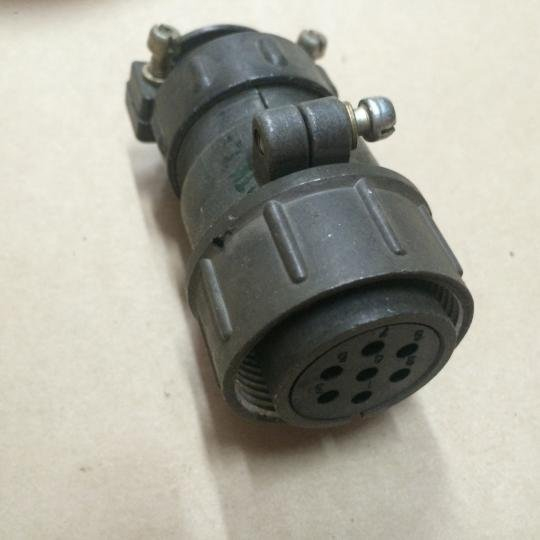

ШР55П23ЭГ1Н розетка блочная

ШР55П23ЭГ1Н — это блочная розетка, электрический цилиндрический соединитель ручного соединения, низкочастотный и негерметичный. Он используется в радиоэлектронной и радиотехнической аппаратуре для соединения цепей с нагрузкой до 6 А на каждый контакт и до 20 А на соединитель в целом при напряжении переменного и постоянного тока до 850 В.

Разъемы ШР, ШРГ могут иметь от 1 до 47 контактов, в зависимости от типоразмера, помещенных в основание из карболит и металлический или пластмассовый корпус.

Расшифровка условного обозначения :

ШР – тип соединителя – штепсельный разъем негерметичный.
55 – условный размер корпуса.
П – конструктивное исполнение для приборной части: П – без патрубка.
23 – количество контактов.
Э – вид гайки патрубка: Э – для экранированного кабеля.
Г – вид контактов: для приборной части: Г – розетка.
1 – обозначение сочетания контактов.
Н – покрытие контактов – никель.

Технические характеристики :

Рабочее напряжение: не более 850 В.
Максимальная токовая нагрузка на одиночный контакт: не более 6 А (до 20А для ? 1,5 мм, 35А для ? 2,5 мм, 50 А для ? 3,5 мм и 100 А для ? 5,5 мм).
Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.
Метод монтажа – пайка.
Минимальный срок сохраняемости: 15 лет.
Температура окружающей среды: от -60°С до +60°С.
Количество сочленений - расчленений: 500.
Минимальная наработка: 1000 часов.
Синусоидальная вибрация, диапазон частот: 1-5000 Гц.
Материал контактов: серебро или никель.

Соединители ШР55П23ЭГ1Н предназначены для работы в электрических цепях постоянного, переменного (частотой до 3МГц) токов при амплитуде напряжения до 850 В. Ответной частью для розетки приборной ШР55П23ЭГ1Н являются вилки кабельные ШР55П23НГ1, ШР55П23НГ1Н, ШР55П23ЭГ1, ШР55П23ЭГ1Н, ШР55У23НГ1, ШР55У23НГ1Н, ШР55У23ЭГ1, ШР55У23ЭГ1Н.

Описание

Назначение и область применения

ШР55П23ЭГ1Н представляет собой блочную розетку — электрический цилиндрический соединитель ручного соединения низкочастотного типа в негерметичном исполнении. Изделие предназначено для установки на приборную часть радиоэлектронной и радиотехнической аппаратуры и служит для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц при амплитуде напряжения до 850 В.

Соединитель рассчитан на токовую нагрузку до 6 А на каждый отдельный контакт и до 20 А на соединитель в целом. Розетка применяется в составе разъемных соединений, где требуется надежное ручное сочленение и расчленение с ответной кабельной вилкой. Конструкция ориентирована на работу в составе стационарного оборудования, блоков питания, измерительных комплексов и промышленной электроники.

Конструктивные особенности и расшифровка обозначения

Маркировка ШР55П23ЭГ1Н содержит полную информацию о конструктивном исполнении изделия. Символы расшифровываются следующим образом:

ШР — штепсельный разъем негерметичный;
55 — условный размер корпуса;
П — конструктивное исполнение для приборной части без патрубка;
23 — количество контактов;
Э — вид гайки патрубка: для экранированного кабеля;
Г — вид контактов для приборной части: розетка;
1 — обозначение сочетания контактов;
Н — покрытие контактов: никель.

Корпус соединителя выполнен из металла или пластмассы, основание — из карболита. Контакты имеют никелевое покрытие, метод монтажа — пайка. Розетка относится к приборной части разъема и устанавливается непосредственно на корпус устройства. Конструкция предусматривает эксплуатацию в широком диапазоне климатических условий.

Технические характеристики

Рабочее напряжение: не более 850 В;
Максимальная токовая нагрузка на одиночный контакт: не более 6 А;
Токовая нагрузка на соединитель в целом: до 20 А;
Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм;
Температура окружающей среды: от минус 60 до плюс 60 градусов Цельсия;
Количество сочленений-расчленений: 500;
Минимальная наработка: 1000 часов;
Диапазон частот синусоидальной вибрации: от 1 до 5000 Гц;
Минимальный срок сохраняемости: 15 лет.

Совместимость

Ответной частью для приборной розетки ШР55П23ЭГ1Н являются кабельные вилки следующих модификаций: ШР55П23НГ1, ШР55П23НГ1Н, ШР55П23ЭГ1, ШР55П23ЭГ1Н, ШР55У23НГ1, ШР55У23НГ1Н, ШР55У23ЭГ1, ШР55У23ЭГ1Н. Соединитель принимается по приемке «5». Изделие сохраняет работоспособность при соблюдении указанных электрических и климатических параметров и обеспечивает стабильное контактное соединение в течение всего срока службы.
