Назначение и область применения

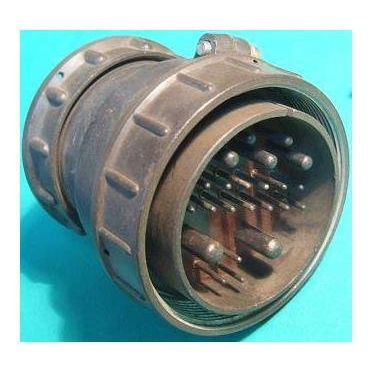

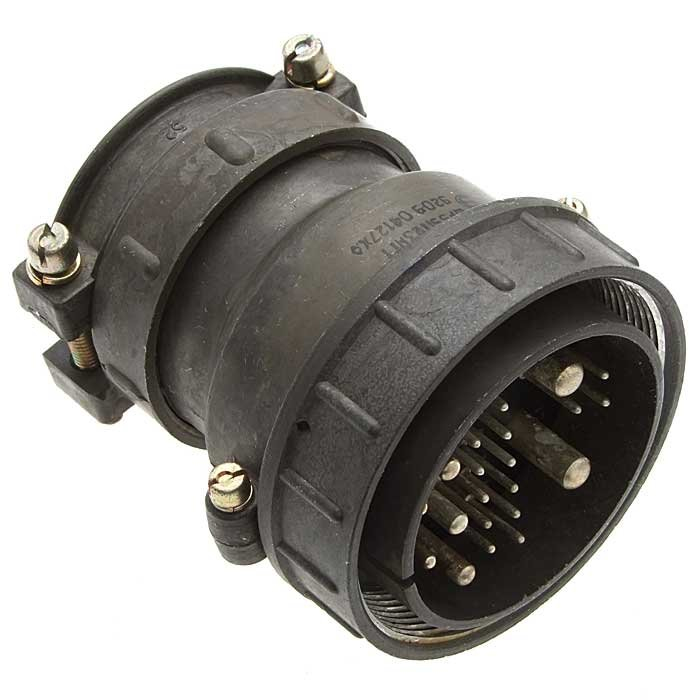

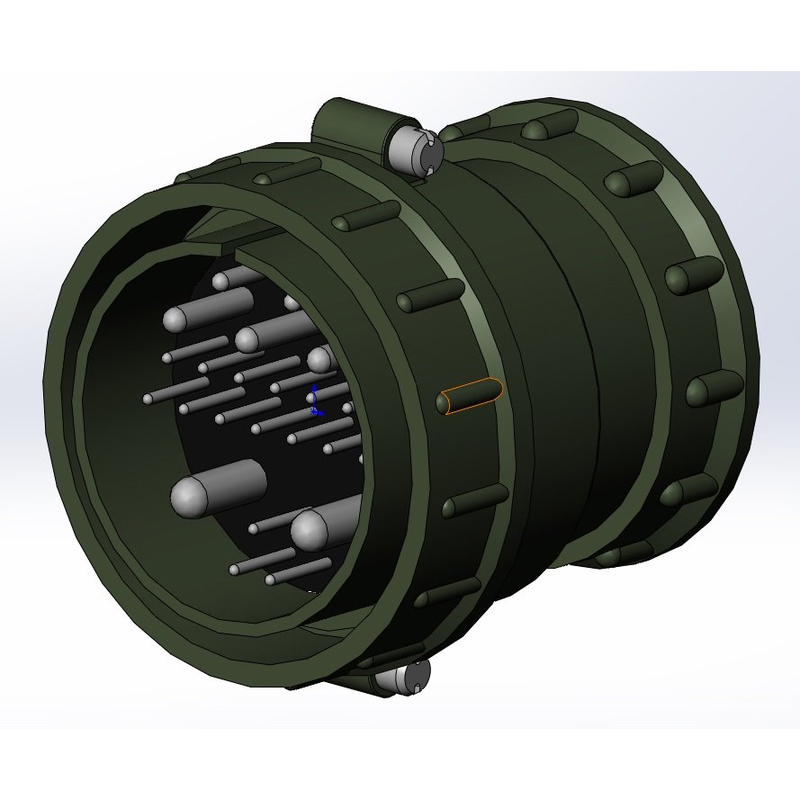

ШР55П23ЭГ1 представляет собой кабельную вилку, предназначенную для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие относится к категории ШР55 и используется в составе разъёмных соединителей для коммутации силовых и сигнальных линий в промышленном оборудовании, измерительной технике и радиоэлектронной аппаратуре. Конструкция рассчитана на эксплуатацию как внутри помещений, так и вне их, при условии защиты от прямого воздействия атмосферных осадков и агрессивных сред.

Вилка применяется в системах, требующих надёжного экранирования кабельного ввода и высокой механической стойкости соединения. Резьбовой способ сочленения обеспечивает плотное прилегание ответных частей и исключает самопроизвольное расчленение при вибрационных нагрузках. Изделие ориентировано на профессиональный монтаж методом пайки, что позволяет получать стабильные электрические характеристики в условиях длительной эксплуатации.

Подтверждённые технические особенности

Соединитель оснащён 23 контактами вилочного типа с серебряным покрытием. В конструкции предусмотрена гайка патрубка для экранированного кабеля, обеспечивающая корректную разделку экрана и надёжную фиксацию кабеля в точке ввода. Контакты имеют различные диаметры, что позволяет распределять токовые нагрузки в соответствии с назначением конкретных цепей.

• Диаметр контактов 1,5 мм — токовая нагрузка 8 А;
• Диаметр контактов 2,5 мм — токовая нагрузка 20 А;
• Диаметр контактов 3,5 мм — токовая нагрузка 40 А;
• Диаметр контактов 5,5 мм — токовая нагрузка 80 А.

Сопротивление изоляции составляет не менее 5000 МОм, что подтверждает высокое качество диэлектрических материалов и сборки. Количество циклов сочленения-расчленения достигает 500, минимальная наработка — 1000 часов. Срок сохраняемости изделия при соблюдении условий хранения составляет не менее 15 лет.

Рабочий диапазон температур окружающего воздуха — от минус 60 до плюс 60 градусов Цельсия. Вилка устойчива к синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц при ускорении 300 м/с² (30 g). Устойчивость к механическим ударам подтверждена для одиночного действия с ускорением 5000 м/с² (500 g) и многократного действия с ускорением 350 м/с² (35 g). Изделие сохраняет работоспособность при пониженном атмосферном давлении 1,3 на 10 в минус четвёртой степени Па (10 в минус шестой степени мм рт. ст.).

Рекомендации по монтажу и эксплуатации

Монтаж вилки осуществляется методом пайки проводников к контактным хвостовикам. Перед пайкой необходимо обеспечить качественную зачистку проводов и прогрев контактных элементов до температуры, достаточной для образования надёжного соединения без перегрева изоляторов. Кабельный ввод с гайкой под экранированный кабель требует аккуратной разделки внешней оболочки и экранирующей оплётки с последующей фиксацией последней в зажимном узле.

При сочленении вилки с ответной розеткой следует совместить шпоночные пазы и навернуть накидную гайку до упора, не прикладывая чрезмерных усилий. Резьбовое соединение не требует дополнительной контровки при условии штатной затяжки. В процессе эксплуатации рекомендуется периодически осматривать состояние контактов и изоляторов на предмет загрязнений и механических повреждений.

Изделие не рассчитано на работу в условиях непосредственного контакта с водой, маслами и химически активными веществами без дополнительной защиты. При использовании вне помещений необходимо предусмотреть герметизацию места стыка кабеля и патрубка термоусадочной трубкой или специализированным герметиком, совместимым с материалами соединителя.
