Назначение и область применения

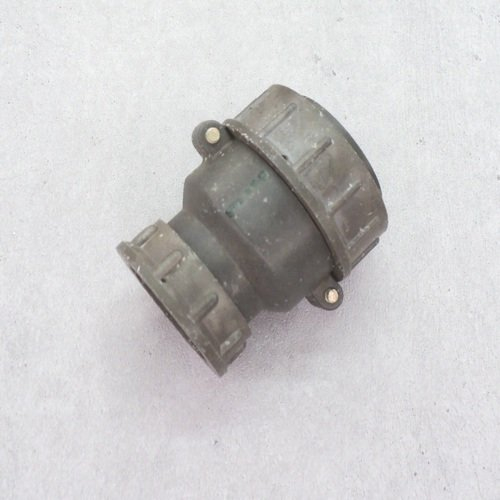

Кабельная вилка ШР55П23ЭГ1 (артикул 10821) представляет собой цилиндрический электрический соединитель, предназначенный для коммутации цепей постоянного и переменного тока с частотой до 3 МГц. Изделие рассчитано на рабочее напряжение до 850 В амплитудного значения. Соединитель применяется для разъёмного соединения экранированных кабелей с приборной частью оборудования в составе ответных розеток серии ШР55.

Разъём востребован в промышленной электронике, измерительном оборудовании, системах связи и автоматики, где требуется надёжное экранирование сигнальных цепей и устойчивость к механическим воздействиям. Резьбовое сочленение обеспечивает стабильный электрический контакт и защиту от самопроизвольного расчленения в условиях вибрации.

Подтверждённые технические особенности

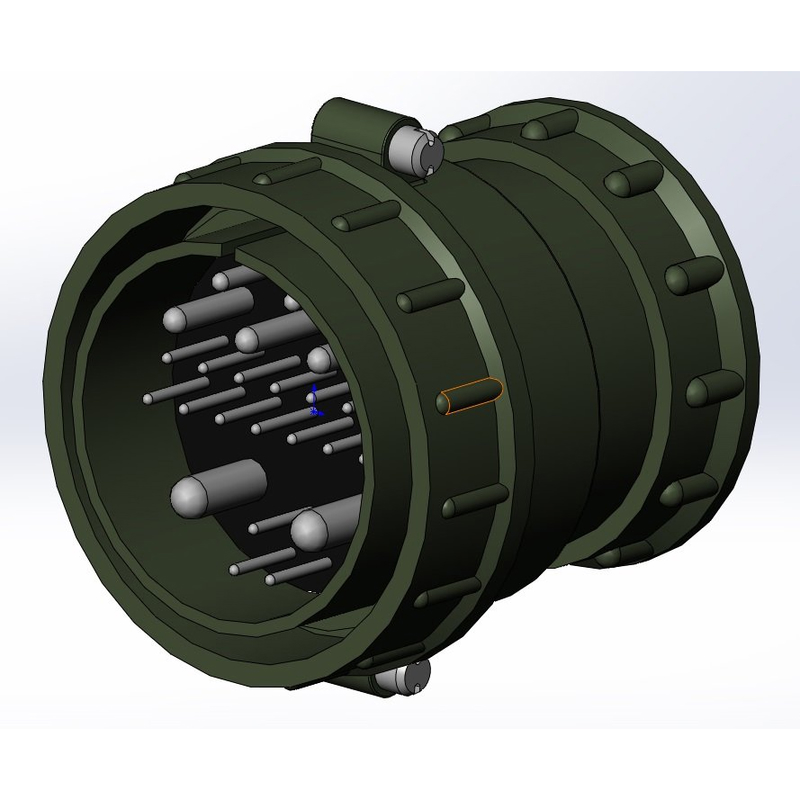

Соединитель ШР55П23ЭГ1 относится к типу ШР с условным размером корпуса 55 и имеет 23 контакта. Литера «Э» в обозначении указывает на исполнение концевой гайки патрубка под экранированный кабель, что позволяет эффективно заземлять оплётку и снижать уровень электромагнитных помех. Контакты вилки выполнены штыревыми и имеют серебряное покрытие, обеспечивающее низкое переходное сопротивление и высокую коррозионную стойкость.

Корпус соединителя предусматривает одношпоночную поляризацию, исключающую неправильное сочленение вилки и розетки. Соединитель допускает не менее 500 циклов сочленения-расчленения без потери эксплуатационных характеристик.

Электрические параметры

• Тип соединителя — ШР
• Условный размер корпуса — 55
• Количество контактов — 23
• Вид контактов — вилка (штыревые)
• Сочленение — резьбовое
• Поляризация корпусов — одношпоночная
• Покрытие контактов — серебро
• Сопротивление изоляции — не менее 5000 МОм
• Рабочее напряжение — до 850 В амплитудного значения
• Частотный диапазон — до 3 МГц

Механические и климатические характеристики

• Диапазон рабочих температур — от минус 60 до плюс 60 градусов Цельсия
• Синусоидальная вибрация — от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате
• Механический удар одиночный — до 5000 метров на секунду в квадрате
• Механический удар многократный — до 350 метров на секунду в квадрате
• Количество сочленений-расчленений — 500

Применение и монтаж

Кабельная вилка ШР55П23ЭГ1 предназначена для установки на экранированный кабель. Конструкция концевой гайки патрубка обеспечивает надёжную фиксацию оплётки экрана и герметизацию места ввода. Патрубок может иметь прямое исполнение, что упрощает прокладку кабеля в ограниченном пространстве.

Максимальная токовая нагрузка контактов зависит от их диаметра. Для контактов диаметром 1,5 мм допустимый ток составляет 8 А, для контактов диаметром 5,5 мм — 80 А. Выбор кабеля следует производить с учётом фактического сечения жил и рабочих токов конкретного оборудования.

Изделие совместимо с ответными кабельными и приборными розетками серии ШР55, имеющими резьбовое сочленение и одношпоночную поляризацию корпусов. Серебряное покрытие контактов обеспечивает стабильную работу в цепях с малым уровнем сигнала, а также в условиях повышенной влажности при соблюдении требований к монтажу.
