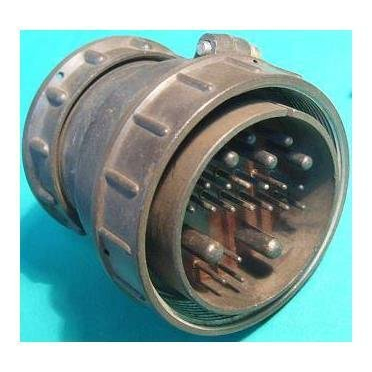

Назначение соединителя ШР55П23ЭГ1

Кабельная вилка ШР55П23ЭГ1 предназначена для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц и амплитудным значением напряжения до 850 В. Изделие входит в серию низкочастотных цилиндрических разъемов ШР55 и работает в паре с ответной розеткой той же серии. Соединитель рассчитан на внутреннее и наружное применение в климатическом исполнении УХЛ, допускает подключение экранированных кабелей и ориентирован на промышленное оборудование, испытательные стенды, контрольно-измерительную аппаратуру и другие устройства, где требуется надежное разъемное соединение с повышенной плотностью контактов.

Резьбовое сочленение обеспечивает фиксацию вилки и розетки, исключая самопроизвольное разъединение при вибрационных нагрузках. Конструкция допускает объемный монтаж с возможностью пайки проводников, что упрощает сборку кабельных жгутов в производственных и ремонтных условиях.

Технические особенности и подтвержденные характеристики

Соединитель оснащен 23 контактами нескольких типоразмеров, что позволяет в одном корпусе объединять силовые и сигнальные линии с разными токовыми нагрузками. Контакты имеют серебряное покрытие, снижающее переходное сопротивление и повышающее устойчивость к окислению в процессе эксплуатации.

Распределение контактов по диаметрам и электрическим параметрам:

• 16 контактов диаметром 1,5 мм — максимальный ток 8 А, сопротивление контактов не более 2,5 мОм;
• 2 контакта диаметром 2,5 мм — максимальный ток 20 А, сопротивление контактов не более 1 мОм;
• 3 контакта диаметром 3,5 мм — максимальный ток 40 А, сопротивление контактов не более 0,75 мОм;
• 2 контакта диаметром 5,5 мм — максимальный ток 80 А, сопротивление контактов не более 0,3 мОм.

Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм, что подтверждает качество применяемых диэлектрических материалов и надежность разобщения контактных групп.

Условия эксплуатации и применение

Вилка ШР55П23ЭГ1 сохраняет работоспособность в широком диапазоне температур — от минус 60 до плюс 60 градусов Цельсия. Изделие выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате, что допускает его установку на подвижных механизмах и оборудовании, подверженном механическим воздействиям.

Области использования

• Промышленные системы управления и распределения питания;
• Измерительные комплексы и лабораторные стенды;
• Электрооборудование транспортных и мобильных установок;
• Кабельные сборки с экранированными проводниками.

Сочетание резьбового сочленения, серебряного покрытия контактов и смешанной контактной схемы делает ШР55П23ЭГ1 универсальным решением для задач, где требуется компактное многоконтактное соединение с высокими токами в отдельных цепях. Артикул изделия — 51817, категория — ШР55.
