Назначение и область применения

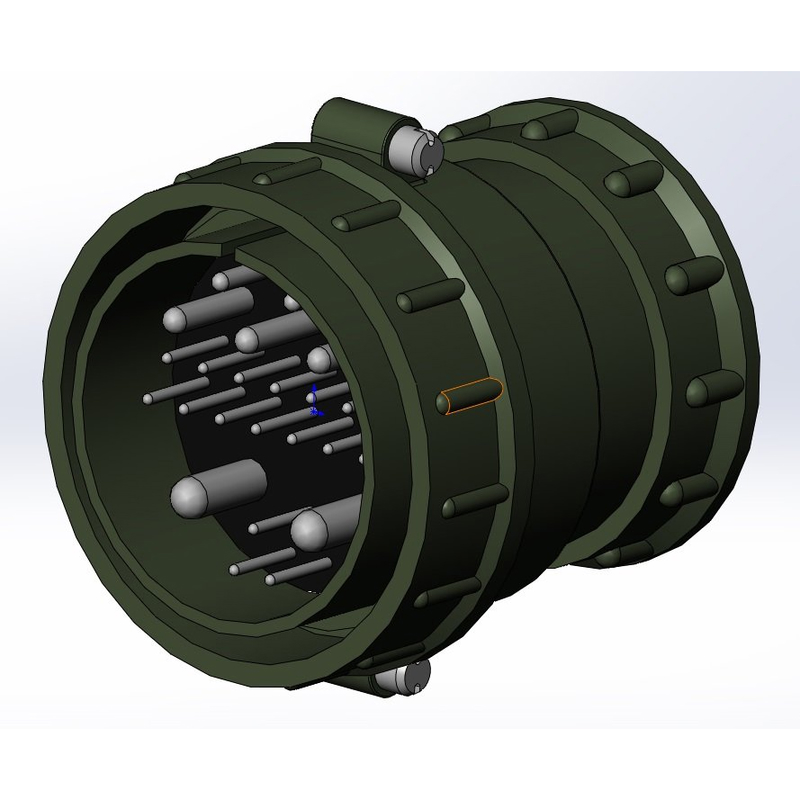

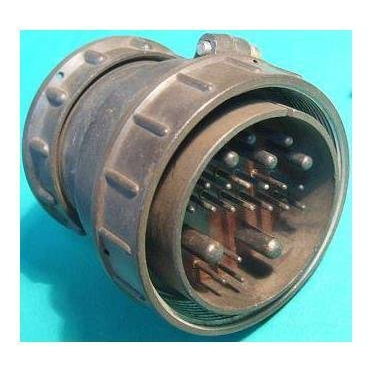

ШР55П23ЭГ1 — это кабельная вилка, представляющая собой низкочастотный цилиндрический соединитель, предназначенный для работы в электрических цепях постоянного и переменного токов. Изделие используется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре, обеспечивая надёжный электрический контакт в условиях стационарного и подвижного монтажа.

Соединитель рассчитан на эксплуатацию при частотах до 3 МГц и напряжении до 850 В (амплитудное значение). Вилка подходит как для внутреннего, так и для наружного применения — при наружной установке необходимо обеспечить соответствующую защиту от пыли и влаги, поскольку конструкция сама по себе не является герметичной.

Конструктивные особенности

Вилка состоит из двух частей — вилки и розетки, которые могут быть как приборными, так и кабельными. Конструктивное исполнение данной вилки включает прямой патрубок, что упрощает подвод кабеля и монтаж в ограниченном пространстве.

Изделие имеет 23 контакта со следующим распределением по диаметрам:

• 16 контактов диаметром 1,5 мм;
• 2 контакта диаметром 2,5 мм;
• 3 контакта диаметром 3,5 мм;
• 2 контакта диаметром 5,5 мм.

Корпус вилки выполнен из металла, что обеспечивает механическую прочность и экранирование. Изолятор изготовлен из карболита — материала, устойчивого к нагреву и механическим нагрузкам. Контакты имеют серебряное покрытие, снижающее переходное сопротивление и повышающее коррозионную стойкость.

Условия эксплуатации и надёжность

Соединитель предназначен для работы в широком диапазоне температур окружающей среды: от минус 60 до плюс 60 градусов Цельсия. Допускается кратковременное повышение температуры до плюс 110 градусов Цельсия без потери работоспособности.

Вилка устойчива к механическим воздействиям. Ускорение одиночного удара может достигать 5000 метров в секунду за секунду, многократного — 350 метров в секунду за секунду. Допускается синусоидальная вибрация в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров в секунду за секунду.

Показатели долговечности

Соединитель отличается высокой надёжностью: минимальная наработка на отказ составляет не менее 1000 часов, а срок сохраняемости достигает 15 лет. Эти показатели подтверждают пригодность изделия для ответственного применения в промышленной аппаратуре.

Комплектация и монтаж

Изделие поставляется как самостоятельная единица — кабельная вилка с прямым патрубком. Ответная часть (розетка) приобретается отдельно в зависимости от типа монтажа: приборная или кабельная.

При монтаже необходимо учитывать распределение контактов по диаметрам и соблюдать схему распайки, соответствующую конкретному применению. Серебряное покрытие контактов требует аккуратного обращения при пайке, чтобы избежать перегрева и повреждения покрытия.

Благодаря сочетанию широкого температурного диапазона, устойчивости к вибрациям и ударам, а также значительному количеству контактов с различными диаметрами, ШР55П23ЭГ1 подходит для многоканальных схем управления, передачи сигналов и питания в составе радиоэлектронной аппаратуры промышленного назначения.
