Назначение и область применения

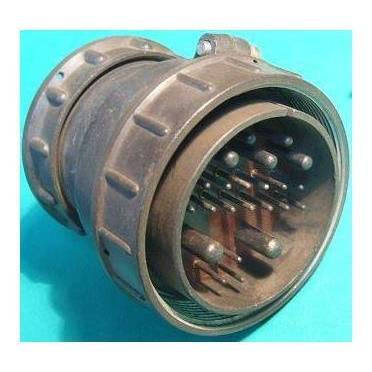

ШР55П23ЭГ1 вилка блочная представляет собой цилиндрический электрический соединитель, предназначенный для коммутации и разъединения электрических цепей в электронной и радиоэлектронной аппаратуре. Изделие относится к серии ШР55 и применяется в составе стационарного оборудования, распределительных устройств, блоков питания и промышленной электроники, где требуется надёжное разъёмное соединение с высокой механической устойчивостью.

Конструктивное исполнение «П» указывает на наличие прямого патрубка, обеспечивающего удобный ввод кабеля без дополнительных угловых переходников. Модификация «Э» рассчитана на подключение экранированного кабеля, что позволяет использовать разъём в условиях повышенных электромагнитных помех и сохранять целостность экранирования цепи по всей длине соединения.

Технические характеристики

Соединитель имеет условный размер корпуса 55 и оснащён 23 контактами с комбинированным сочетанием диаметров. Такая компоновка позволяет в одном корпусе передавать как слаботочные сигналы, так и силовые цепи различной мощности. Контакты покрыты серебром, что обеспечивает стабильное переходное сопротивление и защиту от окисления в течение длительного срока эксплуатации.

Сочетание контактов

• 16 контактов диаметром 1,5 мм — допустимый ток 8 А, сопротивление 2,5 мОм;
• 2 контакта диаметром 2,5 мм — допустимый ток 20 А, сопротивление 1 мОм;
• 3 контакта диаметром 3,5 мм — допустимый ток 40 А, сопротивление 0,75 мОм;
• 2 контакта диаметром 5,5 мм — допустимый ток 80 А, сопротивление 0,3 мОм.

Электрические параметры

• Максимальное рабочее напряжение — до 850 В постоянного тока;
• Сопротивление изоляции — не менее 5000 МОм;
• Тип контактов — вилка (обозначение «Г»);
• Вид гайки патрубка — для экранированного кабеля (обозначение «Э»).

Устойчивость к внешним воздействиям

Изделие рассчитано на эксплуатацию в условиях значительных вибрационных и ударных нагрузок, что подтверждено соответствующими параметрами механической стойкости.

• Синусоидальная вибрация: диапазон частот от 1 до 5000 Гц, ускорение 300 м/с² (30 g);
• Механический удар одиночного действия: 5000 м/с² (500 g);
• Механический удар многократного действия: 350 м/с² (35 g).

Данные характеристики позволяют применять разъём ШР55П23ЭГ1 в аппаратуре, подверженной тряске, ударам и вибрациям, в том числе на подвижных объектах, в промышленных установках и испытательном оборудовании.

Конструктивные особенности

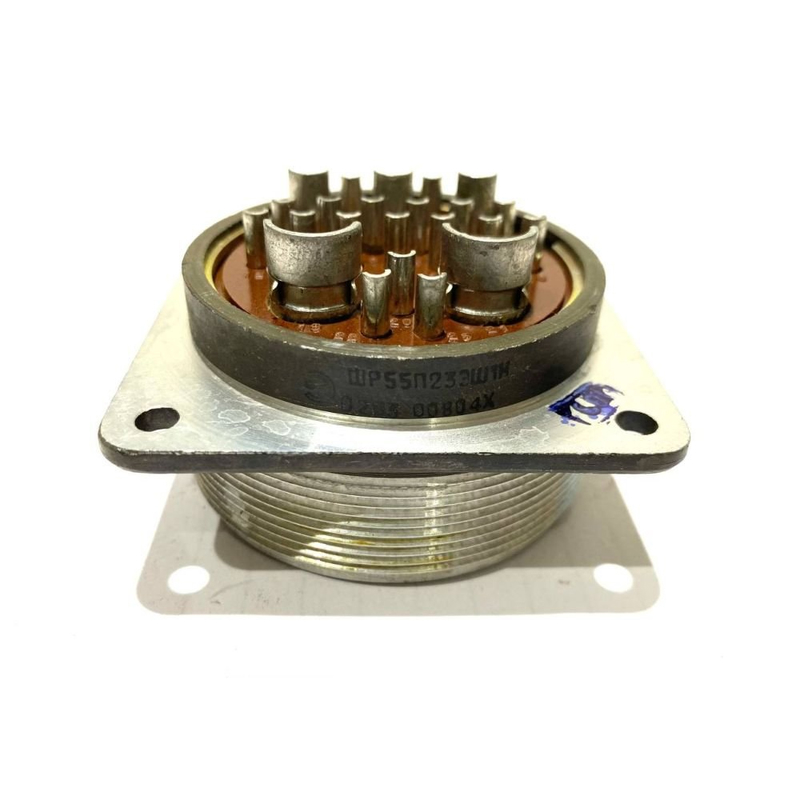

Блочная вилка данного типа предназначена для монтажа на корпус оборудования или панель. Прямой патрубок упрощает трассировку кабеля и снижает общие габариты узла сочленения. Резьбовая гайка патрубка обеспечивает надёжную фиксацию экранированного кабеля и способствует сохранению герметичности в месте ввода.

Сочетание контактов разных диаметров в одном соединителе позволяет сократить количество применяемых разъёмов и упростить монтаж многоканальных схем, где одновременно присутствуют сигнальные и сильноточные линии. Серебряное покрытие контактов обеспечивает малое переходное сопротивление и устойчивость к коррозии при длительной эксплуатации.
