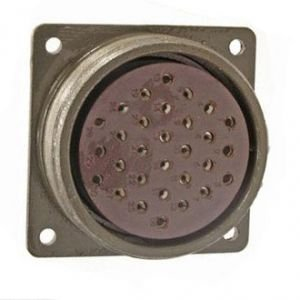

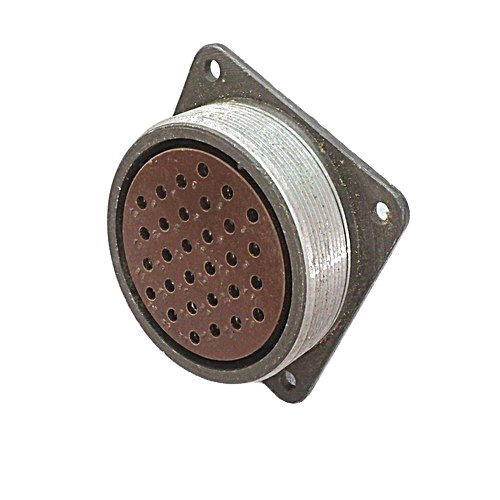

ШР55П23ЭГ1 (с индексом «Н» — розетка блочная, контакты с никелевым покрытием) — это низкочастотный цилиндрический электрический соединитель объемного монтажа с резьбовым сочленением, широко применяемый в радио‑ и электронной аппаратуре для соединения и разъединения электрических цепей, кабелей и блоков.

Конструкция и назначение

• Соединитель относится к серии ШР, имеет условный размер корпуса 55 и выполнен в виде блочной (приборной) розетки без патрубка (исполнения «П»).

• Предназначен для работы в цепях постоянного, переменного и импульсного тока частотой до примерно 3 МГц при рабочем напряжении до 850 В (амплитудное значение).

Контакты и нагрузка

• Количество контактов — 23, с различными диаметрами, в стандартном сочетании 1 (16 контактов Ø1,5 мм, 2 Ø2,5 мм, 3 Ø3,5 мм и 2 Ø5,5 мм).

• На отдельные контакты допускается нагрузка до порядка 6–8 А, суммарный ток на весь соединитель — до 20 А, что делает его пригодным для питания и сигнальных цепей в аппаратуре.

Монтаж и электрические параметры

• Блочная розетка рассчитана на объемный монтаж с креплением на панели/блоке, сочленение с вилкой — резьбовое, с поляризацией корпусов по шпонке.

• Сопротивление изоляции в нормальных условиях обычно не ниже 5000 МОм, что обеспечивает высокий уровень изоляции при стандартных климатических условиях.

Условия эксплуатации

• Диапазон рабочих температур окружающей среды — примерно от −60 °С до +60…+100 °С в зависимости от конкретного ТУ и условий эксплуатации.

• Соединитель рассчитан на многократные сочленения‑расчленения (до нескольких сотен циклов), имеет значительный гарантированный срок сохраняемости (порядка 15 лет) и устойчив к вибрационным нагрузкам.
