Назначение и область применения

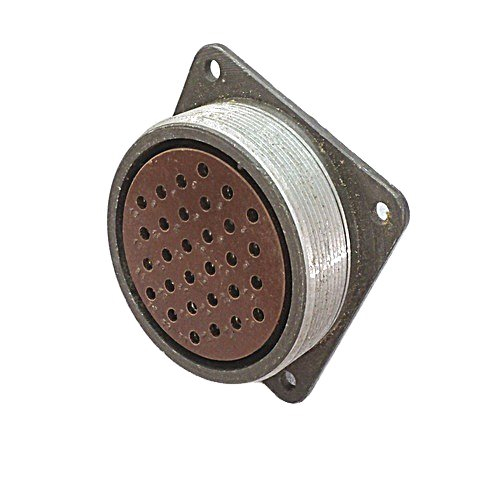

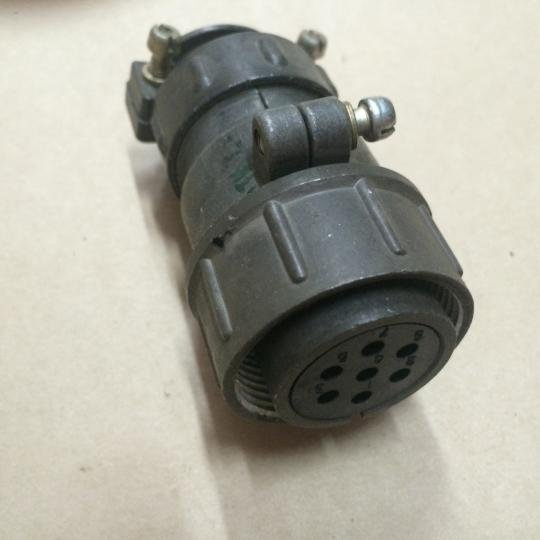

ШР55П23ЭГ1 представляет собой блочную розетку — электрический соединитель, предназначенный для коммутации цепей постоянного и переменного тока с частотой до 3 МГц и рабочим напряжением до 850 В. Изделие применяется для соединения и разъединения проводов, кабелей и узлов в электро- и радиоаппаратуре. Соединитель рассчитан на использование как в стационарных, так и в мобильных устройствах, где требуется надёжное разъёмное соединение.

Благодаря конструкции без патрубка и наличию гайки для экранированного кабеля, данная розетка подходит для монтажа в блочные панели и корпуса аппаратуры. Она обеспечивает стабильный электрический контакт в условиях воздействия вибраций и механических ударов, что делает её востребованной в промышленном оборудовании, измерительных приборах и радиоэлектронных системах.

Технические характеристики

Соединитель ШР55П23ЭГ1 имеет следующие подтверждённые параметры:

• Количество контактов: 23
• Размер корпуса: 55
• Конструктивное исполнение: без патрубка (обозначение «П»)
• Покрытие контактов: серебро
• Сопротивление изоляции: не менее 5000 МОм
• Габаритные размеры: 42 на 64 на 64 мм

Максимальная токовая нагрузка зависит от сечения контактных элементов:

• контакты 1,5 мм — до 8 А
• контакты 2,5 мм — до 20 А
• контакты 3,5 мм — до 40 А
• контакты 5,5 мм — до 80 А

Изделие сохраняет работоспособность в диапазоне температур от минус 60 °C до плюс 60 °C. Допустимая температура перегрева контактов достигает плюс 110 °C.

Устойчивость к внешним воздействиям

Розетка ШР55П23ЭГ1 рассчитана на эксплуатацию в условиях интенсивных механических нагрузок. Подтверждённые показатели стойкости включают:

• синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с²
• механический удар одиночного действия с ускорением до 5000 м/с²
• механический удар многократного действия с ускорением до 350 м/с²

Такая стойкость позволяет использовать соединитель в аппаратуре, подверженной тряске, ударам и вибрационным нагрузкам, без потери качества электрического соединения.

Структура условного обозначения

Маркировка ШР55П23ЭГ1 расшифровывается следующим образом:

1. ШР — тип соединителя
2. 55 — условный размер корпуса
3. П — конструктивное исполнение (без патрубка)
4. 23 — количество контактов
5. Э — вид гайки патрубка (для экранированного кабеля)
6. Г — вид контакта (розетка)
7. 1 — обозначение сочетания контактов

Данная маркировка однозначно определяет конструктивные особенности изделия и его совместимость с ответными частями соединителей серии ШР55.
