Назначение и область применения

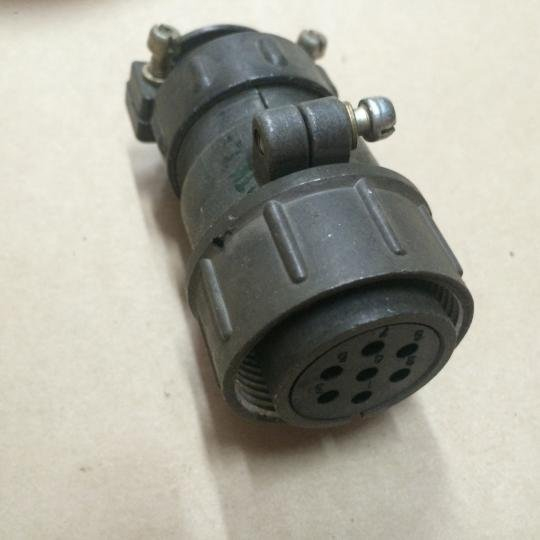

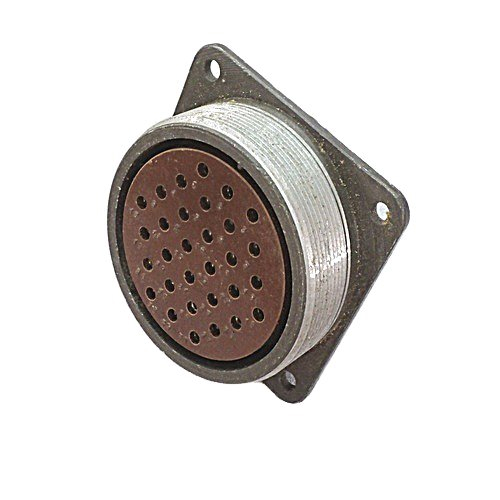

ШР55П23ЭГ1 представляет собой блочную розетку электрического соединителя серии ШР55, предназначенную для работы в электрических цепях постоянного и переменного тока. Устройство рассчитано на эксплуатацию при частоте до 3 МГц и напряжении до 850 В (амплитудное значение). Соединитель, в состав которого входит данная розетка, состоит из двух ответных частей — вилки и розетки, каждая из которых может выполняться как в блочном (приборном), так и в кабельном исполнении.

Основная сфера применения — монтаж с экранированными или неэкранированными кабелями и проводами в составе электро- и радиоаппаратуры. Изделие востребовано при сборке промышленного оборудования, контрольно-измерительных приборов, систем связи и другой техники, где требуется надёжное разъёмное соединение с высокой устойчивостью к внешним воздействиям.

Технические особенности и конструкция

Розетка ШР55П23ЭГ1 характеризуется следующими подтверждёнными параметрами:

• Количество контактов: 23.
• Тип патрубка: без патрубка, прямой или угловой.
• Сочленение: резьбовое.
• Поляризация корпусов: одношпоночная.
• Покрытие контактов: серебро.
• Вид гайки патрубка: для экранированного кабеля (Э).
• Вид контактов: розетка (Г).

Резьбовое сочленение обеспечивает плотную и стабильную фиксацию ответных частей, предотвращая самопроизвольное разъединение при вибрационных и ударных нагрузках. Одношпоночная поляризация исключает ошибки при соединении, гарантируя правильную ориентацию контактов. Серебряное покрытие контактов способствует стабильному электрическому контакту и снижению переходного сопротивления, что особенно важно при работе в цепях с высокими требованиями к качеству сигнала.

Условия эксплуатации и стойкость к внешним воздействиям

Изделие рассчитано на применение в широком диапазоне климатических и механических нагрузок. Заявленные условия эксплуатации:

• Температура окружающей среды: от минус 60 градусов Цельсия до плюс 60 градусов Цельсия.
• Синусоидальная вибрация: диапазон частот от 1 до 5000 Гц, ускорение 300 метров на секунду в квадрате (30 g).
• Механический удар одиночного действия: 5000 метров на секунду в квадрате (500 g).
• Механический удар многократного действия: 350 метров на секунду в квадрате (35 g).
• Атмосферное пониженное давление: 1,3 на 10 в минус четвёртой степени Па (10 в минус шестой степени миллиметров ртутного столба).

Перечисленные характеристики подтверждают пригодность соединителя для установки в аппаратуре, эксплуатируемой в жёстких условиях, включая бортовую электронику, промышленные установки и оборудование, подверженное значительным вибрационным и ударным воздействиям.

Монтаж и совместимость

Блочное исполнение розетки предполагает установку на корпус прибора или панель. Конструкция с гайкой патрубка для экранированного кабеля (индекс «Э») обеспечивает возможность корректного подключения экранированных проводов с сохранением целостности экранирующей оплётки и защиты от электромагнитных помех. Розетка используется в паре с ответной вилкой соответствующего типономинала серии ШР55, образуя полноценное разъёмное соединение для передачи электрических сигналов и питания. Подключение осуществляется пайкой или обжимом контактов в соответствии с принятой технологией монтажа конкретного предприятия.
