Назначение соединителя

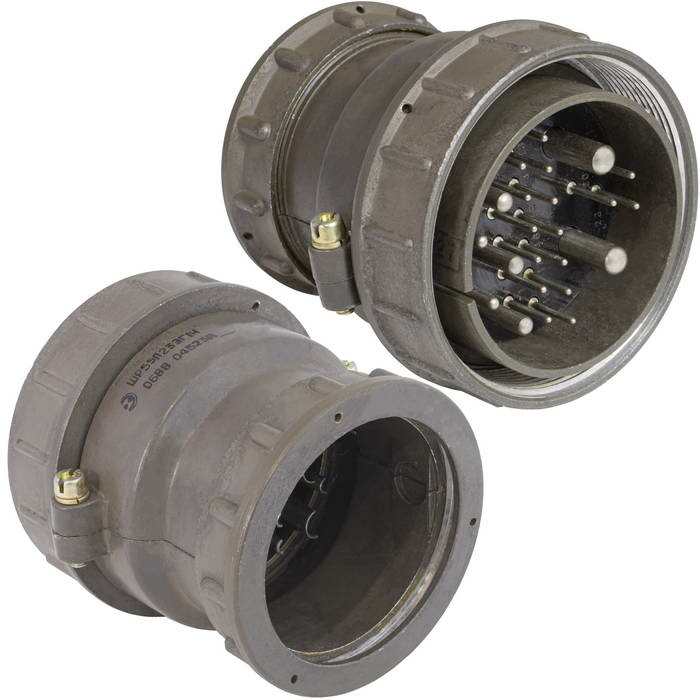

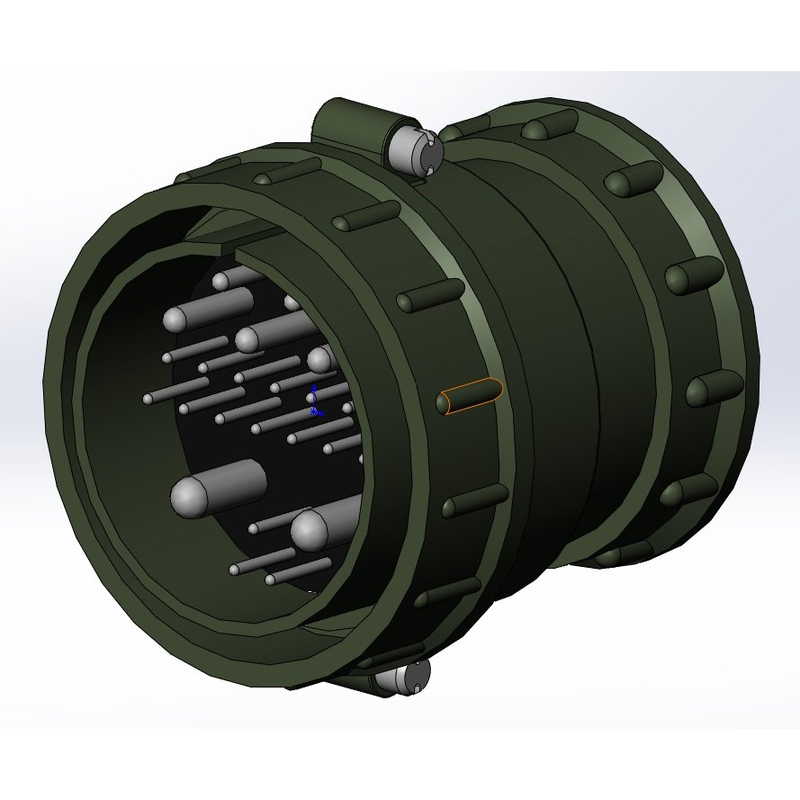

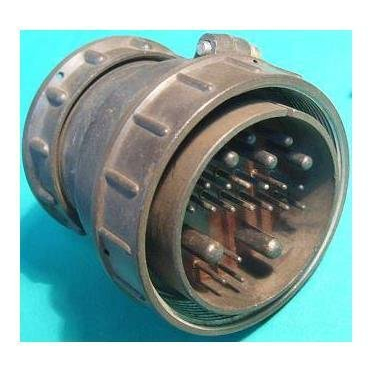

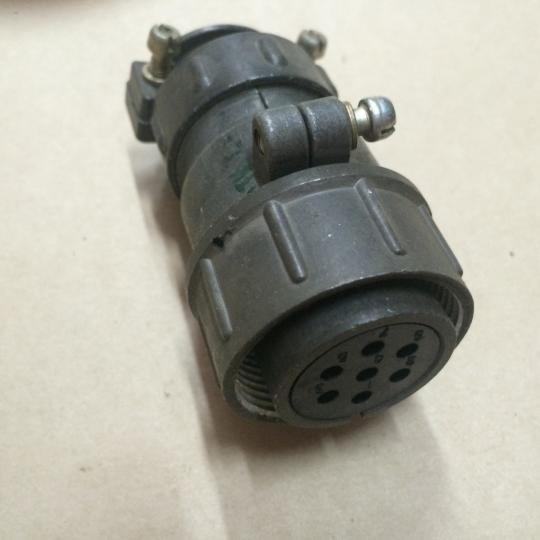

Соединитель ШР55П23ЭГ1 представляет собой приборную розетку, предназначенную для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц и амплитудным напряжением до 850 В. Изделие применяется для соединения и разъединения проводников, кабелей, узлов и блоков в составе электронной и радиоэлектронной аппаратуры. Конструкция обеспечивает многократное сочленение и расчленение с ответной частью, сохраняя стабильность электрических параметров на протяжении всего срока службы.

Розетка рассчитана на эксплуатацию в составе стационарного оборудования, измерительных комплексов, систем связи и управления, где требуется надёжное разъёмное соединение с высокой помехозащищённостью и устойчивостью к внешним воздействиям.

Конструктивные особенности и технические параметры

Соединитель относится к типу ШР с условным размером корпуса 55 и содержит 23 контакта. Конструктивное исполнение П означает отсутствие патрубка, что упрощает монтаж на приборные панели и корпуса аппаратуры. Покрытие контактов выполняется серебром или никелем в зависимости от конкретной модели, что обеспечивает низкое переходное сопротивление и защиту от коррозии.

Электрические характеристики

• Максимальная токовая нагрузка для контактов диаметром 1,5 мм — до 8 А
• Максимальная токовая нагрузка для контактов диаметром 2,5 мм — до 20 А
• Максимальная токовая нагрузка для контактов диаметром 3,5 мм — до 40 А
• Максимальная токовая нагрузка для контактов диаметром 5,5 мм — до 80 А
• Сопротивление изоляции — не менее 5000 МОм
• Количество сочленений-расчленений — до 500 раз
• Минимальная наработка — не менее 1000 часов

Условия эксплуатации

• Рабочая температура: от минус 60 до плюс 60 градусов Цельсия
• Минимальное атмосферное давление — 1,3 на 10 в минус четвёртой степени Па
• Устойчивость к синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате
• Устойчивость к механическим ударам одиночного действия с ускорением до 5000 метров на секунду в квадрате

Область применения

Соединители ШР55П23ЭГ1 находят применение в различных областях электроники и радиотехники для надёжного подключения компонентов. Изделия могут использоваться в условиях защищённых помещений, а также на открытом воздухе при обеспечении соответствующей защиты от влаги и пыли. Благодаря широкому диапазону рабочих температур и высокой устойчивости к механическим нагрузкам соединитель подходит для применения в сложных условиях эксплуатации, включая промышленное оборудование и аппаратуру специального назначения.

Срок хранения соединителей составляет не менее 15 лет с момента изготовления, что подтверждает долговечность конструкции и качество применяемых материалов. Артикул изделия — 51818, соединитель относится к категории ШР55.
