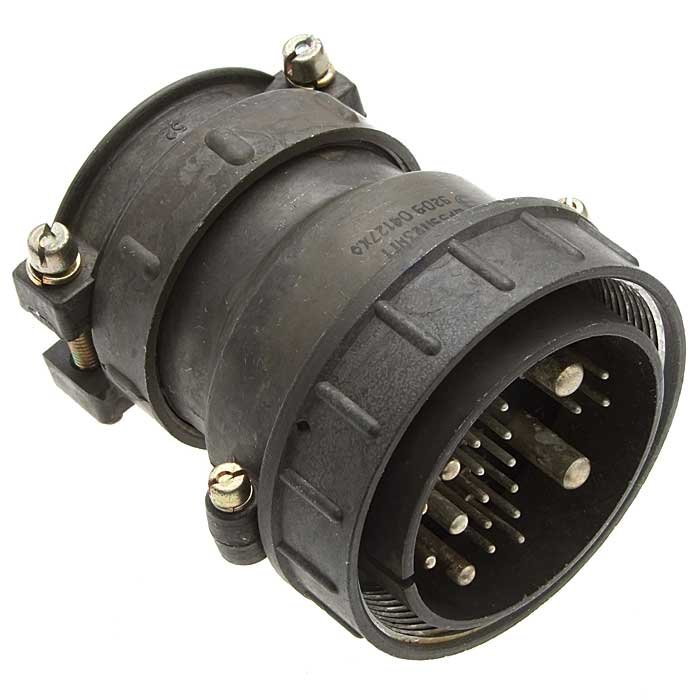

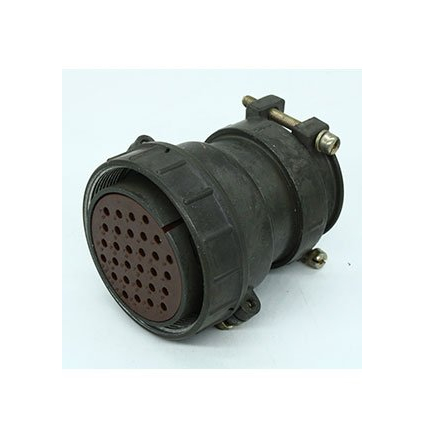

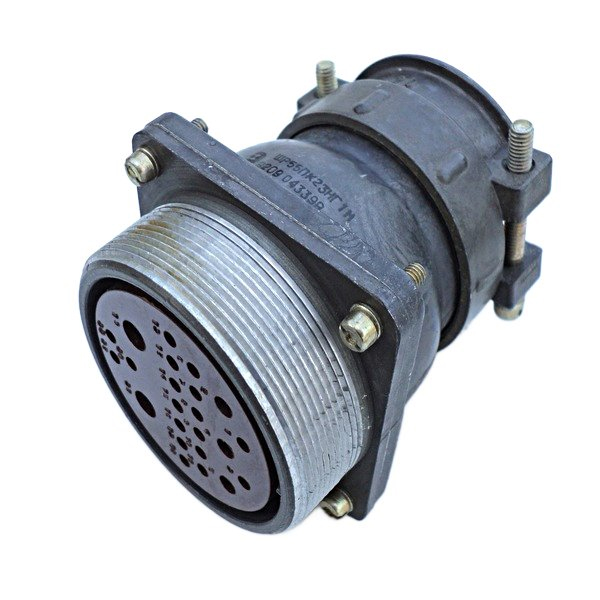

Назначение кожуха КУ

Кожух КУ входит в состав цилиндрических низкочастотных разъёмов серии ШР55, где число 55 обозначает условный размер корпуса. Это защитный элемент корпуса, предназначенный для кабельного ввода в розетках или вилках данной серии. Основная задача изделия — обеспечить механическую защиту места соединения, герметичность стыка и надёжную фиксацию кабеля.

Кожух применяется при наружном и внутреннем монтаже, часто в комплекте с кабельными розетками или вилками, например ШР55П или ШР55У. Он подходит для экранированных кабелей и защищает соединение от пыли, влаги и вибраций в климатическом исполнении УХЛ, то есть для умеренного и холодного климата. Такие изделия используют в авиации, судостроении, промышленности и электронике для надёжного соединения электрических цепей.

Подтверждённые особенности и конструкция

Корпус кожуха изготавливают из алюминиевого сплава, например АЛ-11, что обеспечивает прочность и лёгкость изделия. Сочленение резьбовое, поляризация одношпоночная. Изоляторы выполняют из карболита К-211-3, а контакты — из латуни с серебряным или никелевым покрытием.

Кожух КУ обычно имеет прямой или угловой патрубок для кабеля; диаметр ввода варьируется в зависимости от модели, например 60 миллиметров в исполнениях с 35 контактами. Предусмотрены варианты исполнения с гайкой для фиксации и без неё, а также для экранированных кабелей (ЭШ) и для нормальных кабелей (НШ). В кратком описании каталога для данной позиции указано наличие винтов.

Варианты исполнения

• С гайкой для фиксации кабеля.
• Без гайки.
• Для экранированных кабелей, обозначение ЭШ.
• Для нормальных кабелей, обозначение НШ.
• С прямым или угловым патрубком для ввода кабеля.

Технические характеристики

Изделие выдерживает линейное ускорение до 2000 метров на секунду в квадрате, удары одиночного действия до 5000 метров на секунду в квадрате и многократные удары до 350 метров на секунду в квадрате. Рабочая температура составляет от минус 60 до плюс 60 градусов Цельсия, с учётом перегрева контактов до плюс 110 градусов Цельсия. Срок сохраняемости — 15 лет.

Сводные параметры

• Материал корпуса: алюминиевый сплав, например АЛ-11.
• Материал изоляторов: карболит К-211-3.
• Материал контактов: латунь с серебряным или никелевым покрытием.
• Сочленение: резьбовое.
• Поляризация: одношпоночная.
• Климатическое исполнение: УХЛ.
• Рабочая температура: от минус 60 до плюс 60 градусов Цельсия.
• Перегрев контактов: до плюс 110 градусов Цельсия.
• Срок сохраняемости: 15 лет.

Применение

Кожух КУ устанавливают на разъёмы серии ШР55 при монтаже кабельных линий, где требуется защита стыка от внешних воздействий и надёжное удержание кабеля. Изделие востребовано в авиационной и судостроительной технике, в промышленном оборудовании и электронике. Применение кожуха позволяет сохранить целостность соединения при вибрациях, перепадах температуры и воздействии влаги и пыли.

Артикул позиции — 41361, категория — ШР55. Производитель в предоставленных данных не указан.
