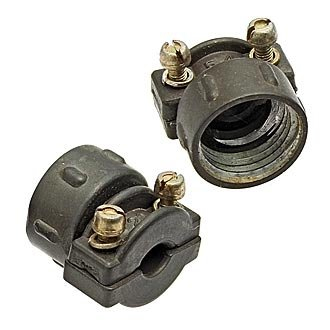

ШР55‑ГАЙКА/НЕЭКРАН — это гайка‑патрубок для соединителя серии ШР55, предназначенная для монтажа на неэкранированный кабель. Она относится к цилиндрическим низкочастотным соединителям общего применения, используемым в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В амплитудного значения.

Назначение и применение

Такая гайка применяется на кабельной части разъёмов ШР55 для крепления неэкранированного кабеля (проводов) и обеспечивает механическую фиксацию оболочки кабеля в корпусе соединителя.
Она используется в промышленной электронике, автоматике, приборах и стационарном оборудовании, где требуется надёжный контакт и простой монтаж без необходимости экранирования.

Конструктивные особенности

Буква «Н» в обозначении указывает, что гайка патрубка рассчитана именно на неэкранированный кабель, в отличие от вариантов с буквой «Э», предназначенных для экранированных кабелей.
Гайка выполняется в металлическом корпусе с резьбой под накидную гайку соединителя, а внутри имеет элементы для фиксации оболочки кабеля и уплотнения, что позволяет предотвратить выпадание кабеля и обеспечить стабильное положение жил относительно контактов.

Климатические и эксплуатационные условия

Соединители серии ШР рассчитаны на работу в широком диапазоне температур и в условиях вибрации, при этом для ШР55 типичны допустимые ускорения вибрации до нескольких сотен м/с² и диапазон частот до 5 кГц.
Сопротивление изоляции в нормальных условиях обычно составляет не менее нескольких тысяч мегаом, что обеспечивает надёжную работу даже при повышенных требованиях к электрической прочности.
