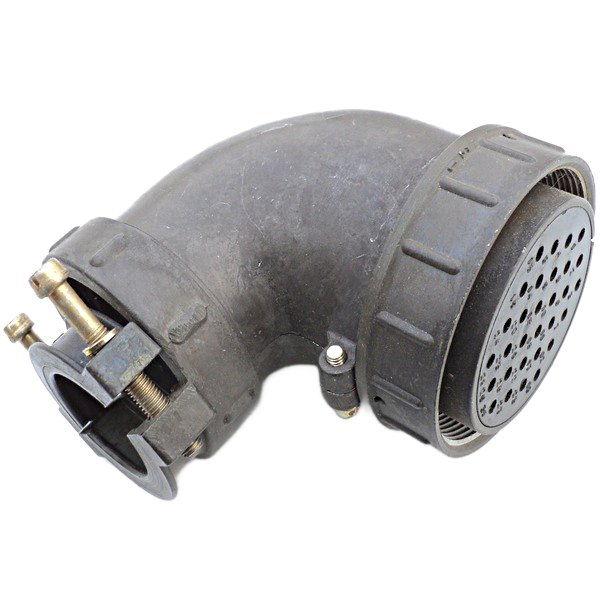

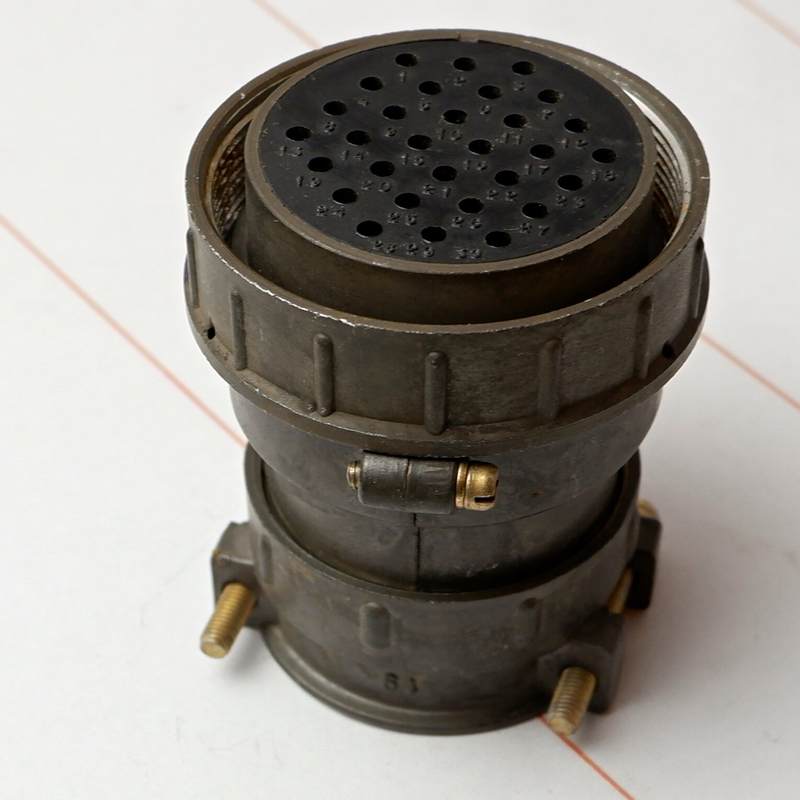

ОС ШР55У30НШ1 розетка — это тип цилиндрического штепсельного соединителя, который используется для подключения кабелей в различных электрических системах. Ниже приведены основные характеристики и особенности этого соединителя:

Основные характеристики

• Тип соединителя : ШР55У30НШ1 — это кабельная розетка, предназначенная для монтажа с неэкранированными кабелями.

• Количество контактов : 30.

• Максимальная токовая нагрузка : Обычно для таких соединителей максимальная токовая нагрузка на контакт составляет до 20 А, но может варьироваться в зависимости от конкретных моделей и условий эксплуатации.

• Максимальное рабочее напряжение : Не более 850 В для аналогичных моделей.

• Сопротивление контактов : Зависит от диаметра контакта, но обычно составляет несколько миллиом.

• Покрытие контактов : Серебро и никель.

• Метод монтажа : Пайка.

Условия эксплуатации

• Температурный диапазон : От -60° С до +60° С, с возможностью кратковременного повышения до +110° С.

• Вибрационная стойкость : Выдерживает синусоидальную вибрацию в диапазоне частот от 1 Гц до 5000 Гц с амплитудой ускорения 300 м/с?.

• Ударная стойкость : Выдерживает многократные удары с ускорением до 350 м/с? и одиночные удары до 5000 м/с?.

Применение

Соединители типа ШР55У30НШ1 используются в различных электрических системах, где требуется надежное и герметичное соединение кабелей. Они подходят для монтажа с неэкранированными кабелями и могут быть использованы в условиях, требующих высокой вибро- и ударной стойкости.
