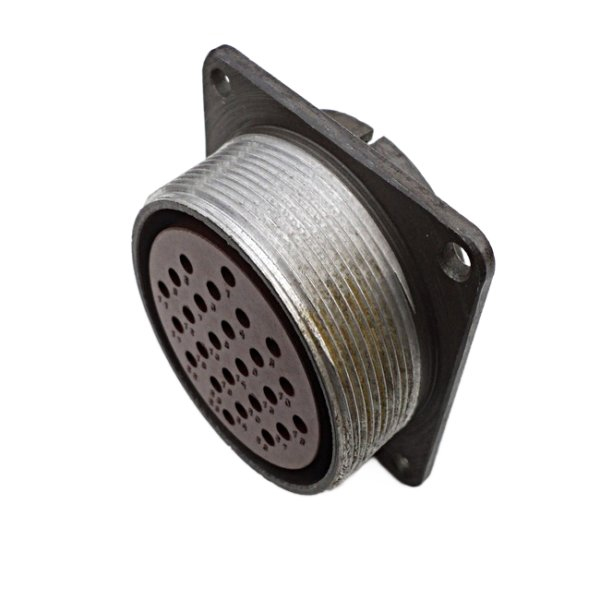

Что такое ШР48П2ЭШ2

ШР48П2ЭШ2 — это обозначение кабельной розетки из серии цилиндрических низкочастотных соединителей ШР (и их модификации СШР ) с корпусом размера 48 , предназначенной для работы в электрических цепях постоянного и переменного тока (до ~3 МГц) при напряжении до 850 В .

Буквы и цифры в маркировке расшифровываются примерно так (по типовой системе обозначений для ШР/СШР):

• ШР — серия: цилиндрический соединитель (вилка/розетка), негерметичный, резьбовое сочленение.

• 48 — условный размер корпуса (диаметр серии 48).

• П — исполнение патрубка: прямой (для кабельного соединителя).

• 2 — вариант контактного набора: в данном случае 2 контакта большого диаметра (для ШР48 это обычно контакты Ø 9 мм).

• Э — исполнение под экранированный кабель (наличие элементов для экранировки).

• Ш2 — часть соединителя «розетка» и конкретное исполнение/модификация внутри серии (в разных каталогах «Ш» может указывать на тип части и вариант конструкции).

В результате получается кабельная розетка с прямым патрубком, под экранированный кабель, с двумя силовыми контактами в корпусе размера 48.

Назначение и область применения

Соединители типа ШР/СШР, включая ШР48П2ЭШ2, применяются для:

• Объёмного монтажа в промышленной аппаратуре, щитах, силовых цепях.

• Подключения экранированных кабелей в условиях, где важна надёжность контакта и стойкость к вибрации/ударам.

• Работы в цепях постоянного и переменного тока частотой до ~3 МГц, амплитудное напряжение до 850 В.

Основные технические характеристики
