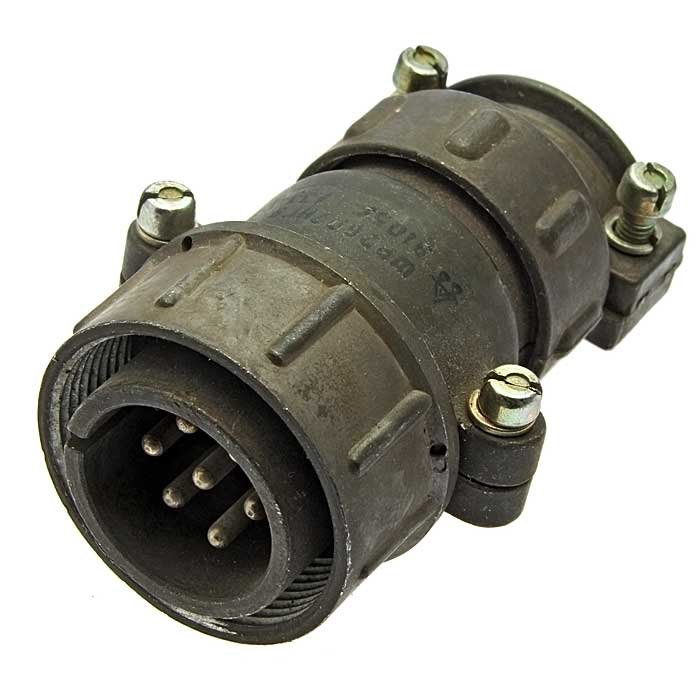

ШР48П26ЭШ2 ВИЛКИ
Технические характеристики
ШР48П26ЭШ2 ВИЛКИ
ШР48П26ЭШ2 — это цилиндрический низкочастотный разъём типа «вилка» (штыревая часть соединителя) из серии ШР, предназначенный для объёмного монтажа на блоки и работы в электрических цепях постоянного, переменного и импульсного тока.
Назначение и область применения
Разъёмы серии ШР применяются для соединения и разъединения электрических цепей, проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре различного назначения. ШР48П26ЭШ2 рассчитан на работу при частоте до 3 МГц и напряжении до 850 В (амплитудное значение).
Конструкция и основные параметры
| Параметр | Значение |
|---|---|
| Тип соединителя | Вилка блочная (приборная) |
| Условный размер корпуса | 48 |
| Количество контактов | 26 |
| Диаметр контактов | 1,5 мм |
| Сочетание контактов | 2 — 26 контактов Ø 1,5 мм |
| Тип контактов | Штырь (круглые, извлекаемые) |
| Материал контактов | Латунь |
| Покрытие контактов | Ag (серебро) |
| Материал корпуса | Алюминиевый сплав А-22 |
| Материал изолятора | Карболит / бакелит |
| Метод сочленения | Резьбовой (накидная гайка M52×1,5) |
| Вид патрубка | Без патрубка |
| Герметичность | Нет |
| Поляризация | Одношпоночная |
| Цвет | Тёмно-серый |
| Габаритные размеры (L×W×H) | 58×58×38…42 мм |
| Масса | Не более 106 г |
| Климатическое исполнение | УХЛ |
Электрические характеристики
Максимальное рабочее напряжение: 850 В
Рабочий ток на контакт (Ø 1,5 мм): до 20 А
Суммарная токовая нагрузка на соединитель: до 234 А
Сопротивление контактов: не более 2,5 мОм (для контактов Ø 1,5 мм)
Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях
Механические и эксплуатационные характеристики
Ресурс (число сочленений-расчленений): не менее 500 циклов
Минимальная наработка: 5000 ч (при +80 °С — не менее 1000 ч)
Срок сохраняемости: 15 лет
Интервал рабочих температур: от −60 до +60 °С
