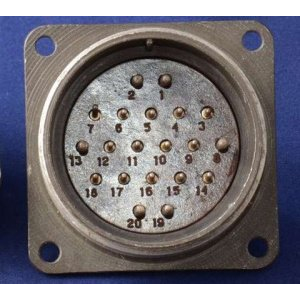

ШР48П20ЭШ1 — это цилиндрический низкочастотный электрический разъём (розетка кабельная) из серии ШР, предназначенный для объёмного монтажа в радиоэлектронной и радиотехнической аппаратуре.

Основные характеристики

• Тип соединителя : розетка кабельная с прямым патрубком под экранированный кабель.

• Условный размер корпуса : 48 (проходной диаметр ~52 мм, наружный диаметр корпуса ~59,5 мм).

• Количество и схема контактов : 20 контактов, сочетание «1»: 14 контактов Ø1,5 мм + 6 контактов Ø2,5 мм.

• Рабочее напряжение : до 850 В (постоянный и переменный ток, частота до 3 МГц).

• Токовая нагрузка :

  • на контакт Ø1,5 мм — до 6–20 А (в разных ТУ указывается от 6 А до 20 А);

  • на контакт Ø2,5 мм — до 25–35 А;

  • общая нагрузка на соединитель — до ~290 А (по данным ряда производителей).

Электрические параметры

• Сопротивление контактов (не более):

  • Ø1,5 мм — 2,5 мОм;

  • Ø2,5 мм — 1,0 мОм.

• Сопротивление изоляции (нормальные климатические условия): не менее 5000 МОм.

Механические и эксплуатационные данные

• Метод сочленения : резьбовой (накидная гайка с шагом M52×1,5 мм).

• Ресурс : не менее 500 сочленений‑расчленений.

• Минимальная наработка : 1000–5000 ч (в зависимости от конкретного ТУ).

• Срок сохраняемости : не менее 15 лет.

• Монтаж контактов : пайка (объёмный монтаж).

• Герметичность : негерметичное исполнение.
