Назначение и область применения

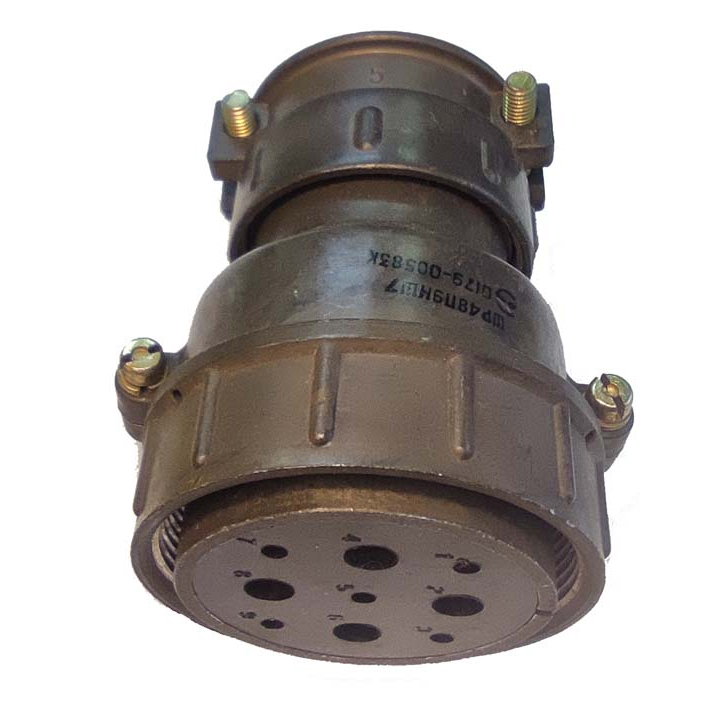

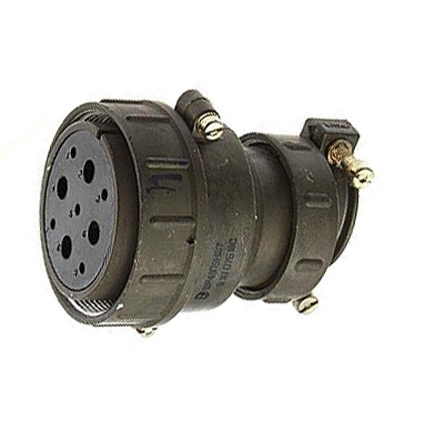

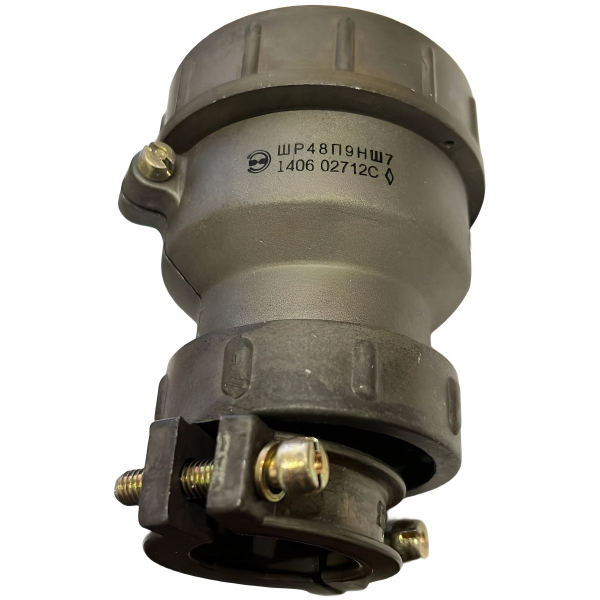

Кабельная розетка ШР48У9НШ7 представляет собой электрический соединитель общего назначения, разработанный для применения в радиоэлектронной и радиотехнической аппаратуре. Устройство предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц и обеспечивает надёжное разъёмное соединение в составе различных приборов, блоков и систем.

Изделие востребовано при сборке промышленного оборудования, измерительных комплексов, связной аппаратуры и других технических средств, где требуется стабильный электрический контакт и возможность многократного соединения и разъединения цепей. Розетка сохраняет работоспособность при использовании как внутри помещений, так и вне их при условии обеспечения защиты от прямого воздействия пыли и влаги.

Технические характеристики

Соединитель относится к типу ШР и имеет условный размер корпуса 48. Конструктивное исполнение У предусматривает наличие углового патрубка, что упрощает компоновку кабельных трасс в стеснённых условиях монтажа. В розетке установлено 9 контактов с сочетанием 7; в конструкции применяются контакты двух диаметров.

• Тип соединителя: ШР
• Условный размер корпуса: 48
• Конструктивное исполнение: У (угловой патрубок)
• Количество контактов: 9
• Сочетание контактов: 7
• Диаметры контактов: 2,5 мм и 5,5 мм
• Рабочий ток для контактов диаметром 2,5 мм: до 25 А
• Рабочий ток для контактов диаметром 5,5 мм: до 100 А
• Максимальное рабочее напряжение: до 850 В постоянного тока
• Сопротивление изоляции: не менее 5000 МОм
• Материал покрытия контактов: серебро

Габаритные размеры изделия составляют 95,4 × 97 × 59,5 мм. Монтаж осуществляется методом пайки, соединение с ответной частью — резьбовое. Розетка рассчитана на подключение проводов сечением не более 3 квадратных миллиметров для контактов диаметром 2,5 мм и не более 35 квадратных миллиметров для контактов диаметром 5,5 мм.

Условия эксплуатации и устойчивость к внешним воздействиям

Розетка ШР48У9НШ7 сохраняет заявленные электрические параметры в широком диапазоне температур окружающего воздуха — от минус 60 до плюс 60 градусов Цельсия. Допустимая температура перегрева контактов достигает плюс 110 градусов Цельсия, что позволяет использовать соединитель в аппаратуре с длительными рабочими циклами.

Конструкция изделия устойчива к значительным механическим нагрузкам. Ускорение одиночного удара, которое выдерживает розетка без нарушения целостности и электрических характеристик, составляет до 5000 метров на секунду в квадрате. Ускорение многократного удара — до 350 метров на секунду в квадрате. Такие показатели обеспечивают надёжность соединения в условиях вибраций и ударных воздействий, характерных для подвижных объектов и промышленного оборудования.

Особенности конструкции

Угловое исполнение патрубка позволяет оптимально организовать подвод кабеля при ограниченном пространстве за панелью или внутри корпуса устройства. Серебряное покрытие контактов обеспечивает низкое переходное сопротивление и стабильность электрического соединения на протяжении всего срока службы. Резьбовой способ фиксации ответной части исключает самопроизвольное рассоединение при вибрациях и механических воздействиях.

Артикул изделия: 51810. Год внесения в номенклатуру: 2015.
