Назначение

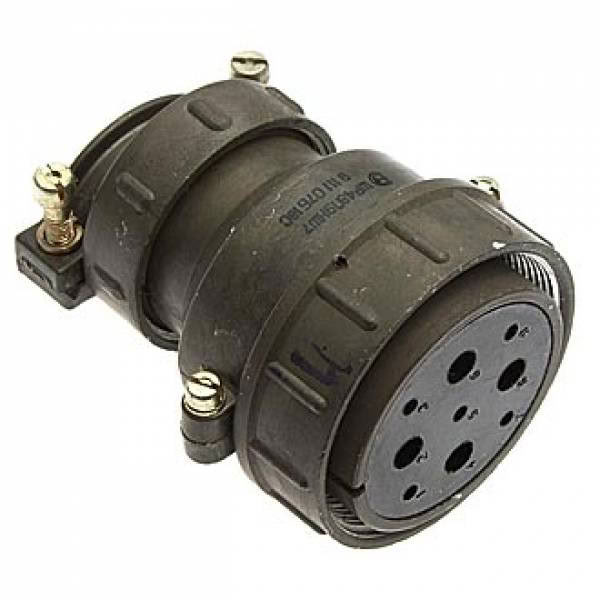

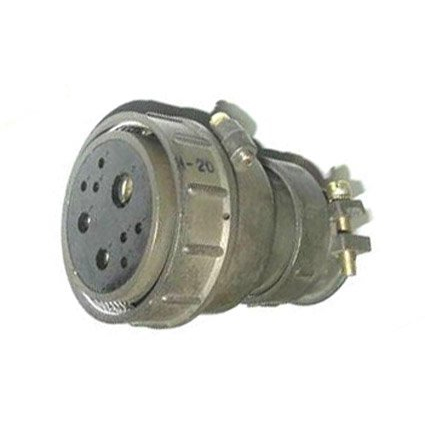

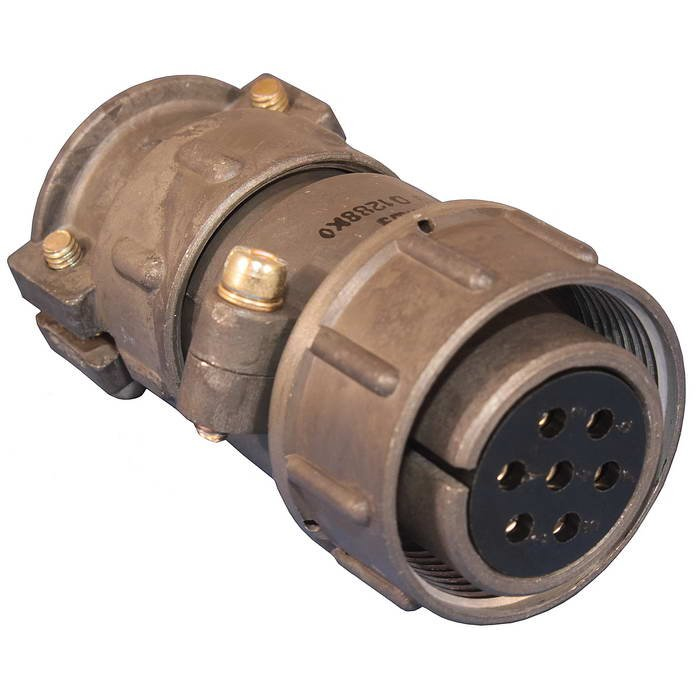

ШР48У9НШ1 — розетка цилиндрического низкочастотного соединителя серии ШР. Устройство предназначено для соединения электрических цепей постоянного и переменного тока частотой до 3 МГц с экранированными или неэкранированными кабелями. Розетка применяется в составе электро- и радиоаппаратуры как для внутреннего монтажа, так и для наружных подключений при обеспечении защиты от пыли и воды.

Изделие предназначено для эксплуатации в радиоэлектронной и радиотехнической аппаратуре, контрольно-измерительных приборах. Розетка подходит для установки на приборную или кабельную часть соединения. Монтаж выполняется с прямым или угловым патрубком, что обеспечивает гибкость при компоновке оборудования.

Подтверждённые особенности

Соединитель имеет несколько типоразмеров контактов с различной токовой нагрузкой. Диаметр контактов 1,5 мм соответствует току 10 А, диаметр 2,5 мм — 25 А, диаметр 5,5 мм — 100 А, диаметр 9 мм — 200 А. Максимальное рабочее напряжение составляет 850 В постоянного тока. Общая токовая нагрузка соединения в зависимости от конфигурации достигает от 490 до 675 А.

Климатическое исполнение — УХЛ. Рабочий диапазон температур от минус 60 градусов Цельсия до плюс 60 градусов Цельсия, при этом допустим перегрев контактов до плюс 110 градусов Цельсия. Сопротивление изоляции не менее 5000 МОм.

Розетка устойчива к механическим воздействиям. Устройство выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров в секунду за секунду. Также допускается воздействие одиночных ударов с ускорением до 5000 метров в секунду за секунду. Минимальная наработка изделия составляет 1000 часов при 500 сочленениях.

Применение

ШР48У9НШ1 используется при построении ответственных электрических соединений, где требуется высокая токовая нагрузка и стабильность контакта. Соединитель подходит для работы в условиях повышенной вибрации и значительных перепадов температуры.

Основные области использования

• Радиоэлектронная аппаратура
• Радиотехническое оборудование
• Контрольно-измерительные приборы
• Системы с цепями постоянного и переменного тока до 3 МГц
• Приборные и кабельные части соединений с прямым или угловым патрубком

Соединитель рассчитан на работу с экранированными и неэкранированными кабелями. Благодаря диапазону рабочих температур и стойкости к механическим нагрузкам розетка применима в промышленном оборудовании, лабораторных установках и аппаратуре специального назначения, где предъявляются повышенные требования к надёжности электрических контактов.

Розетка обеспечивает многократное сочленение и расчленение, что делает её пригодной для обслуживаемых узлов аппаратуры. Наличие контактов нескольких диаметров позволяет использовать одно изделие для разных токовых цепей в пределах одной системы.
