Назначение и область применения

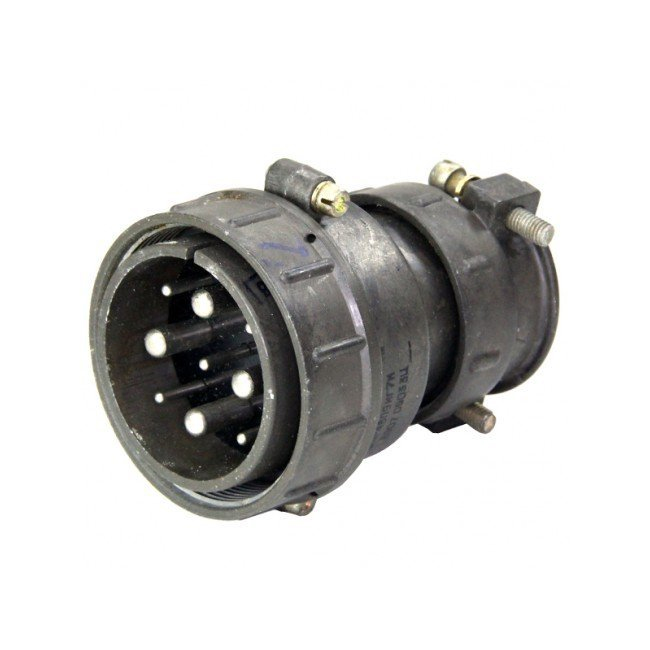

ШР48У9НГ7Н вилка кабельная представляет собой электрический соединитель, предназначенный для монтажа с неэкранированными кабелями в электрических цепях постоянного и переменного тока. Изделие относится к категории ШР48 и используется в составе разъёмных контактных пар для подключения силового и сигнального оборудования, распределительных устройств, электроприводов, испытательных стендов и промышленных установок. Конструкция рассчитана на стационарное или ограниченно подвижное соединение кабельной линии с ответной розеткой соответствующего типономинала.

Соединитель допускает эксплуатацию в негерметичных условиях и может применяться внутри производственных помещений, а также в составе оборудования, защищённого от прямого воздействия атмосферных осадков. Вилка ориентирована на монтаж на кабель без экранирующей оплётки, что упрощает подготовку проводников и сокращает время сборки линии.

Расшифровка условного обозначения

Маркировка ШР48У9НГ7Н содержит полную информацию о конструктивном исполнении изделия. Каждый символ обозначения соответствует определённому параметру соединителя:

• ШР — тип соединителя: штепсельный разъём;
• 48 — условный размер корпуса;
• У — конструктивное исполнение вилки;
• 9 — количество контактов;
• Н — вид гайки патрубка для неэкранированного кабеля;
• Г — тип контактов;
• 7 — обозначение сочетания контактов, определяющее распределение диаметров;
• Н — покрытие контактов, указывающее на определённый тип защитного слоя.

Такая система обозначения позволяет однозначно идентифицировать исполнение разъёма и его совместимость с ответными частями при заказе или замене комплектующих.

Подтверждённые технические особенности

Вилка кабельная ШР48У9НГ7Н оснащена девятью контактами с распределением диаметров, характерным для данного сочетания: пять контактов имеют диаметр 2,5 мм, четыре контакта — диаметр 5,5 мм. Различие диаметров обеспечивает корректное подключение проводников разного сечения в рамках одного соединителя и исключает ошибки при сборке.

Сопротивление изоляции составляет не менее 5000 МОм в нормальных климатических условиях, что подтверждает надёжное разделение токоведущих цепей и снижает риск пробоя при номинальных режимах работы. Максимальная токовая нагрузка зависит от диаметра контактов: для контактов диаметром 2,5 мм допустимый ток достигает 35 А, для контактов диаметром 5,5 мм — до 100 А. Указанные значения справедливы при соблюдении условий эксплуатации и правильном монтаже проводников.

Климатическое исполнение

Изделие соответствует климатическому исполнению УХЛ, что означает пригодность для применения в районах с умеренным и холодным климатом. Соединитель негерметичный, поэтому его установка должна исключать прямое попадание влаги, пыли и агрессивных сред на контактную группу. При монтаже внутри корпусов оборудования или в помещениях с контролируемыми условиями эксплуатационные характеристики сохраняются в полном объёме.

Комплектация и монтаж

Вилка поставляется как самостоятельное изделие, готовое к установке на кабель. Монтаж выполняется путём разделки неэкранированного кабеля, зачистки проводников и их фиксации в контактных гнёздах согласно схеме распайки, определяемой сочетанием контактов. Гайка патрубка обеспечивает надёжную фиксацию кабеля и защиту места ввода от механических нагрузок.

Артикул изделия — 10799. Точное соответствие маркировки и артикула необходимо учитывать при подборе ответной розетки и запасных частей. Применение вилки ШР48У9НГ7Н допустимо только с совместимыми ответными соединителями того же типономинала и сочетания контактов.
