Назначение разъема ШР48У9НГ7Н

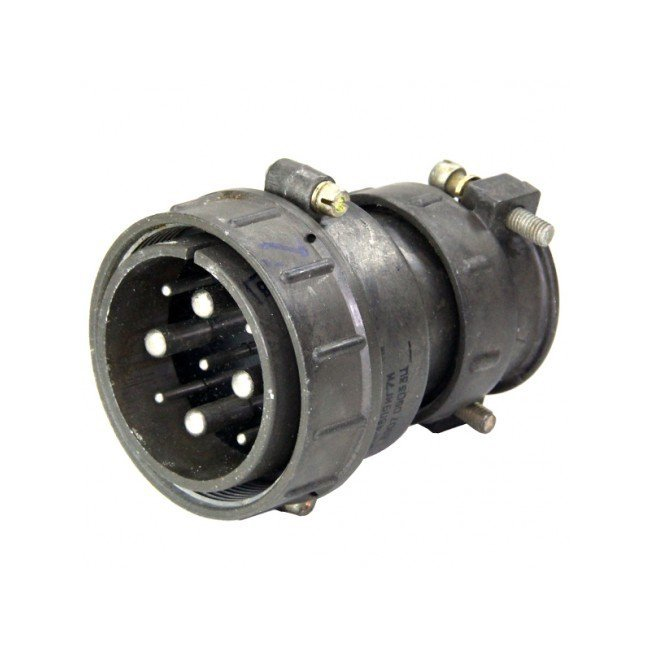

Вилка ШР48У9НГ7Н представляет собой кабельную часть электрического соединителя серии ШР, предназначенную для работы в паре с ответной розеткой аналогичного типоразмера. Изделие применяется в цепях постоянного и переменного тока для коммутации электрических сигналов и силовых линий в составе промышленного оборудования, контрольно-измерительной аппаратуры, систем управления и автоматизации.

Конструкция с угловым патрубком обеспечивает удобный вывод кабеля в ограниченном пространстве, что особенно востребовано при монтаже в плотно скомпонованных шкафах и на подвижных узлах оборудования. Вилка рассчитана на многократное сочленение и расчленение, сохраняя стабильные электрические параметры в течение всего срока эксплуатации.

Конструктивные особенности и технические характеристики

Изделие имеет условный размер корпуса 48, что определяет его габаритные и присоединительные размеры. Корпус выполнен из пластмассы, что снижает массу разъема и исключает электрический контакт с элементами конструкции. Тип соединителя соответствует обозначению ШР, а исполнение У указывает на наличие углового патрубка для подвода кабеля.

Ключевые параметры вилки:

• Тип соединителя: ШР
• Условный размер корпуса: 48
• Конструктивное исполнение: У — с угловым патрубком
• Количество контактов: 9
• Вид гайки патрубка: Н — для неэкранированного кабеля
• Вид контактов: Г — вилка
• Сочетание контактов: 7 — девять контактов, из них 5 контактов диаметром 2,5 мм и 4 контакта диаметром 5,5 мм
• Покрытие контактов: Н — никель
• Материал корпуса: М — пластмассовый

Никелевое покрытие контактов обеспечивает устойчивость к коррозии и стабильное переходное сопротивление. Комбинированный состав контактной группы позволяет раздельно коммутировать силовые цепи большего сечения и сигнальные линии меньшего диаметра в рамках одного разъема.

Применение и монтаж

Вилка ШР48У9НГ7Н предназначена для установки на конец неэкранированного кабеля. Гайка патрубка исполнения Н фиксирует кабельный ввод и обеспечивает надежное удержание кабеля без дополнительных экранирующих элементов. Угловое расположение патрубка позволяет направить кабель под прямым углом к оси сочленения, что уменьшает требуемую глубину монтажного пространства.

Рекомендации по использованию

1. Подготовьте кабель, сняв внешнюю изоляцию на длину, достаточную для разделки жил.
2. Зачистите концы проводов и выполните их лужение или опрессовку в зависимости от принятой технологии монтажа.
3. Припаяйте или обожмите каждый провод к соответствующему контакту согласно схеме соединений.
4. Зафиксируйте кабель гайкой патрубка, обеспечив отсутствие натяжения на контактах.
5. Сочлените вилку с ответной розеткой и проверьте надежность фиксации.

Изделие рассчитано на эксплуатацию в условиях, типичных для разъемов серии ШР, включая умеренные механические нагрузки и воздействие температуры в пределах, установленных для данного класса соединителей. При монтаже следует учитывать, что контактная группа включает провода разного сечения, поэтому необходимо применять кабели с жилами соответствующего диаметра.
