Назначение соединителя

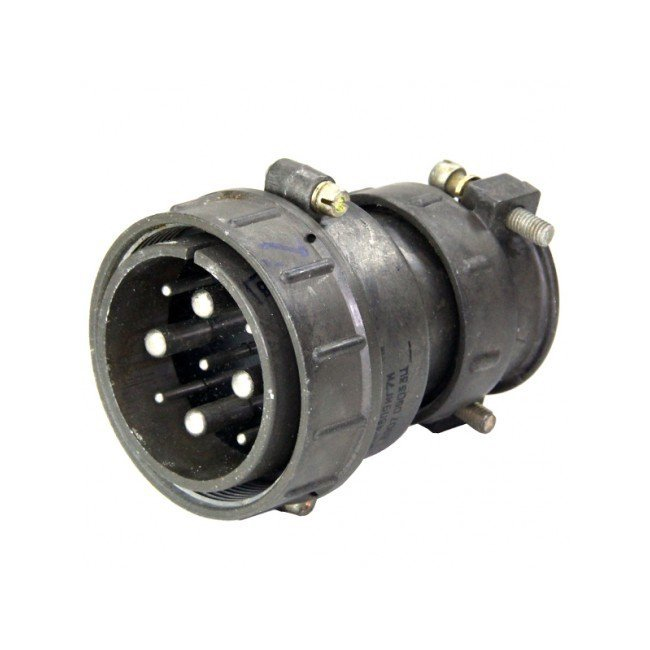

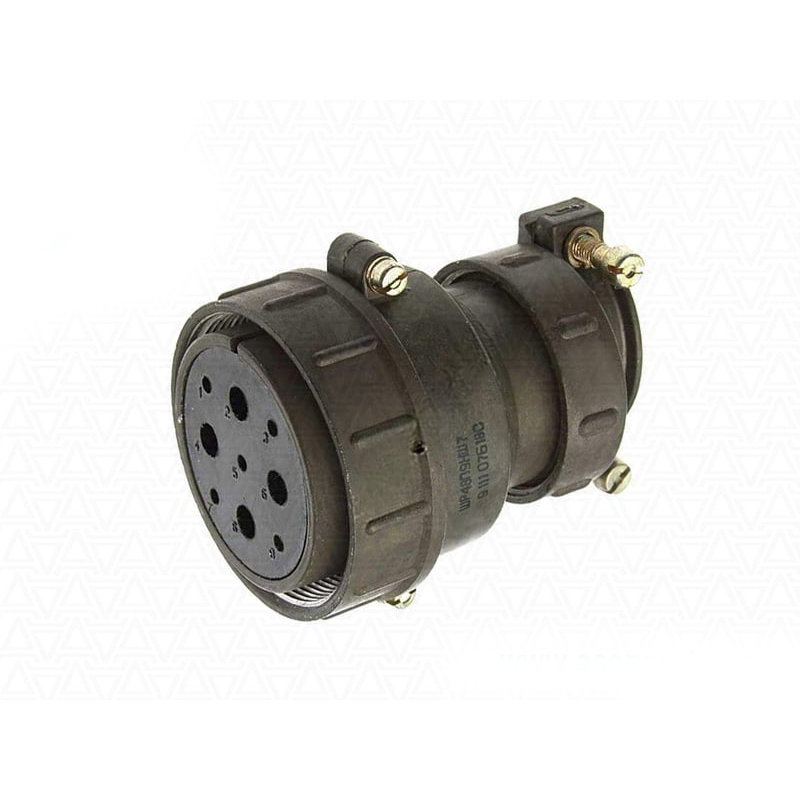

Кабельная вилка ШР48У9НГ7 с угловым патрубком относится к серии цилиндрических низкочастотных соединителей ШР48 и предназначена для применения в радиоэлектронной и радиотехнической аппаратуре в качестве универсального соединителя общего назначения. Изделие обеспечивает разъёмное соединение электрических цепей постоянного и переменного тока с частотой до 3 МГц при амплитудном значении напряжения до 850 В.

Конструкция с угловым патрубком позволяет удобно подводить кабель под прямым углом к оси сочленения, что особенно востребовано при ограниченном пространстве монтажа, плотной компоновке блоков и прокладке кабельных трасс в стеснённых условиях. Соединитель рассчитан на многократное сочленение и расчленение, сохраняя при этом стабильность электрических параметров.

Подтверждённые особенности и технические характеристики

Соединитель ШР48У9НГ7 выполнен в климатическом исполнении УХЛ и допускает применение как внутри помещений, так и в наружных условиях. При эксплуатации вне помещений необходима дополнительная защита от прямого воздействия пыли и влаги со стороны потребителя, поскольку собственная степень защиты корпуса не предполагает длительного открытого размещения без укрытия.

Электрические параметры

• Рабочий ток на контактах диаметром 2,5 мм — 25 А.
• Рабочий ток на контактах диаметром 5,5 мм — до 100 А.
• Максимальное напряжение постоянного тока — 850 В.
• Сопротивление контактов диаметром 2,5 мм — 1 мОм.
• Сопротивление контактов диаметром 5,5 мм — 0,3 мОм.
• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Материалы и покрытие контактов

Контактные элементы изготовлены с применением серебряного покрытия. Такое покрытие обеспечивает низкое переходное сопротивление, стабильность электрического контакта при длительной эксплуатации и хорошую устойчивость к окислению в нормальных условиях. Наличие контактов двух диаметров позволяет разделять силовые и сигнальные цепи внутри одного соединителя.

Механические и климатические характеристики

• Диапазон рабочих температур окружающего воздуха — от минус 60 до плюс 60 градусов Цельсия с учётом допустимого перегрева контактов до плюс 110 градусов Цельсия.
• Устойчивость к синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц при ускорении 300 метров на секунду в квадрате.
• Устойчивость к одиночным ударам с ускорением 5000 метров на секунду в квадрате и многократным ударам с ускорением 350 метров на секунду в квадрате.
• Работоспособность при пониженном атмосферном давлении до 1,3 на 10 в минус четвёртой степени Па.
• Допустимое количество циклов соединений и расчленений — 500.

Применение и монтаж

Соединитель ШР48У9НГ7 применяется в составе радиоэлектронных устройств, измерительной аппаратуры, систем электропитания и коммутации, где требуется надёжное разъёмное соединение с высокой токовой нагрузкой. Благодаря диапазону рабочих температур и высокой виброустойчивости изделие подходит для установки в оборудовании, эксплуатируемом в жёстких климатических и механических условиях.

Угловое исполнение патрубка упрощает укладку кабеля в корпусах приборов и шкафах управления, снижает механические напряжения в месте ввода кабеля и уменьшает требуемую глубину монтажного пространства перед лицевой панелью. Вилка ориентирована на ответные части серии ШР48 соответствующего типоразмера и схемы расположения контактов.

При выборе ответного соединителя необходимо учитывать совпадение схемы расположения контактов и типоразмера корпуса. Подключение кабельных жил выполняется в соответствии с маркировкой контактов, нанесённой на изолятор изделия. Перед монтажом рекомендуется проверить целостность контактных элементов и отсутствие механических повреждений изолятора.
