Назначение

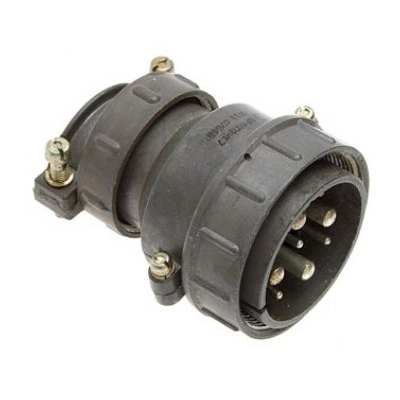

ШР48У9НГ7 — это кабельная вилка из серии разъёмов ШР, предназначенная для надёжного соединения в электрических цепях переменного и постоянного тока в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется там, где требуется передача значительных токов через компактный многоконтактный разъём с высокой механической стойкостью и стабильными электрическими параметрами.

Вилка выполнена с угловым патрубком, что позволяет подводить кабель под углом к корпусу и упрощает компоновку при ограниченном пространстве внутри аппаратуры. Сочленение с ответной частью происходит по резьбе, монтаж проводов — пайкой.

Конструкция и контакты

Разъём имеет 9 контактов, различающихся по диаметру и назначению:

• 5 контактов диаметром 2,5 мм с серебряным покрытием;
• 4 контакта диаметром 5,5 мм с серебряным покрытием.

Серебряное покрытие контактов обеспечивает повышенную надёжность соединения и снижение переходного сопротивления. Резьбовое сочленение фиксирует вилку и ответную часть, исключая самопроизвольное разъединение при вибрации.

Технические характеристики

Разъём выдерживает рабочий ток до 25 А на контактах диаметром 2,5 мм и до 100 А на контактах диаметром 5,5 мм. Максимальное рабочее напряжение — до 850 В. Сопротивление контактов минимально: не более 1 мОм для контактов диаметром 2,5 мм и не более 0,3 мОм для контактов диаметром 5,5 мм. Сопротивление изоляции — не менее 5000 МОм.

Габаритные размеры вилки составляют около 95,4 на 97 на 59,5 мм, масса — до 250 г.

Условия эксплуатации

Рабочая температура — от минус 60 до плюс 60 градусов Цельсия с учётом перегрева контактов до плюс 110 градусов Цельсия. Изделие подходит для работы при пониженном давлении 1,3·10⁻⁴ Па. Выдерживает вибрацию в диапазоне 1–5000 Гц с ускорением 300 метров на секунду в квадрате, одиночные удары до 5000 метров на секунду в квадрате и многократные удары до 350 метров на секунду в квадрате.

Надёжность и применение

Минимальная наработка — 1000 часов, количество сочленений-расчленений — до 500, срок хранения — 15 лет. Вилка используется во внутренних и наружных условиях при защите от пыли и воды, в климатическом исполнении УХЛ.

Приёмка «5» подтверждает соответствие изделия требованиям приёмочного контроля. Год выпуска — 2006. Производитель в данных о товаре не указан.

Область применения

1. Силовые и сигнальные цепи радиоэлектронной аппаратуры.
2. Радиотехнические устройства, работающие при вибрации и ударных нагрузках.
3. Соединения, требующие паяного монтажа и резьбовой фиксации.
4. Эксплуатация в составе аппаратуры климатического исполнения УХЛ с защитой от пыли и влаги.

Артикул изделия — 41358, категория — ШР48. Вилка поставляется как самостоятельное изделие и применяется в составе соответствующих разъёмных соединений серии ШР.
