Назначение и область применения

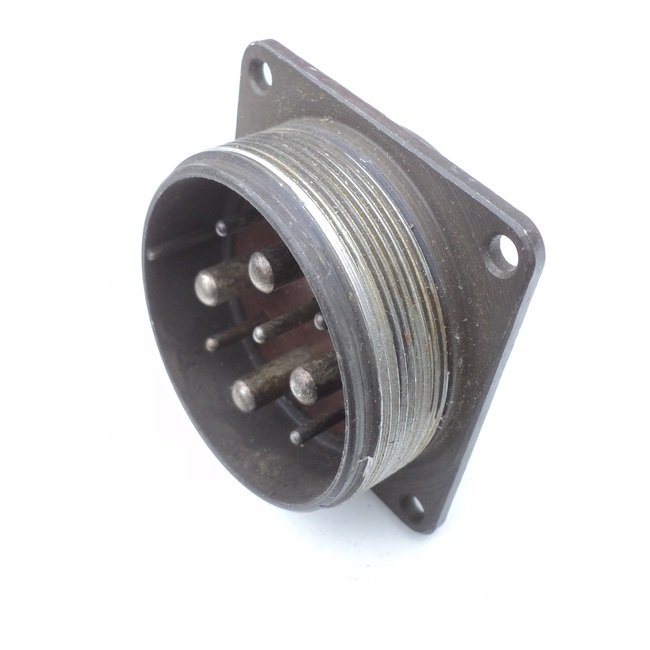

Кабельная вилка ШР48У9НГ7 (артикул 10796) представляет собой электрический соединитель общего назначения, предназначенный для коммутации цепей постоянного и переменного тока с частотой до 3 МГц и рабочим напряжением до 850 В амплитудного значения. Изделие относится к категории ШР48 и применяется в составе радиоэлектронной и радиотехнической аппаратуры, где требуется разъёмное соединение с высокой механической прочностью и стабильными электрическими параметрами.

Вилка рассчитана на эксплуатацию в составе промышленного оборудования, измерительных комплексов, систем питания и управления. Климатическое исполнение УХЛ допускает применение изделия как внутри отапливаемых и неотапливаемых помещений, так и на открытом воздухе при условии защиты места соединения от прямого попадания пыли и воды. Сочленение с ответной розеткой выполняется резьбовым способом, что исключает самопроизвольное разъединение при вибрационных и ударных нагрузках, характерных для производственных условий.

Благодаря сочетанию высокой токовой нагрузочной способности и компактной конструктивной схемы с угловым патрубком вилка ШР48У9НГ7 востребована в тесных монтажных пространствах, где прямой ввод кабеля затруднён или недопустим по условиям компоновки оборудования.

Подтверждённые конструктивные особенности

Корпус вилки выполнен с угловым патрубком, что отражено в обозначении изделия литерой У. Такое решение облегчает прокладку кабеля и монтаж соединителя в ограниченных объёмах шкафов, стоек и приборных отсеков. Поляризация корпусов одношпоночная, благодаря чему исключается ошибочное угловое смещение при сочленении с розеткой и гарантируется правильное взаимное расположение контактов.

Вилка оснащена контактами двух типоразмеров, распределёнными по группам:

• 5 контактов диаметром 2,5 мм, каждый из которых рассчитан на номинальный ток до 35 А;
• 4 контакта диаметром 5,5 мм с допустимой токовой нагрузкой до 100 А на контакт.

Общая максимальная токовая нагрузка соединителя составляет 525 А. Материал контактов — серебро или никель, что обеспечивает низкое переходное сопротивление и устойчивость к окислению в процессе многократных сочленений. Сопротивление цепи контакта не превышает 1 мОм для контактов диаметром 2,5 мм и 0,3 мОм для контактов диаметром 5,5 мм.

Ресурс вилки по числу сочленений-расчленений достигает 500 циклов. Резьбовой механизм фиксации обеспечивает равномерное усилие прижима по всей плоскости стыка, что положительно сказывается на долговременной стабильности контактного соединения.

Технические параметры и эксплуатационные характеристики

Изделие соответствует стандартным требованиям, предъявляемым к соединителям серии ШР48. Основные электрические и механические характеристики сведены в перечень ниже:

• частота рабочего тока — до 3 МГц;
• напряжение — до 850 В амплитудного значения;
• максимальный ток на контакт диаметром 2,5 мм — 35 А;
• максимальный ток на контакт диаметром 5,5 мм — 100 А;
• общая максимальная токовая нагрузка — 525 А;
• сопротивление контакта диаметром 2,5 мм — не более 1 мОм;
• сопротивление контакта диаметром 5,5 мм — не более 0,3 мОм;
• количество циклов сочленения-расчленения — до 500;
• климатическое исполнение — УХЛ;
• способ сочленения — резьбовой;
• поляризация корпусов — одношпоночная;
• конструкция патрубка — угловой.

Вилка ШР48У9НГ7 не содержит хвостовика, что предполагает самостоятельное оконцевание кабеля и монтаж контактов в соответствии с применяемой технологией заделки. Это даёт возможность гибко подбирать сечение и марку подводимого кабеля под конкретную задачу, не ограничивая монтажника фиксированной длиной выводов.

Особенности монтажа и эксплуатации

При монтаже вилки следует учитывать климатическое исполнение УХЛ: при установке вне помещений не допускается прямое воздействие осадков и абразивной пыли на зону контактной пары. Резьбовое сочленение должно затягиваться до надёжной фиксации, без приложения избыточных усилий, способных вызвать деформацию изоляторов или повреждение резьбы. Одношпоночная поляризация исключает ошибки ориентирования, однако перед стыковкой рекомендуется убедиться в совпадении ключей корпусов вилки и розетки.

Соединитель допускает многократное сочленение и расчленение, что делает его пригодным для сервисного обслуживания сменных блоков, тестовой оснастки и передвижного оборудования. Применение серебряных или никелированных контактов снижает рост переходного сопротивления в процессе наработки циклов, сохраняя параметры соединения в пределах нормы на протяжении всего заявленного ресурса.
