Назначение и конструктивное исполнение

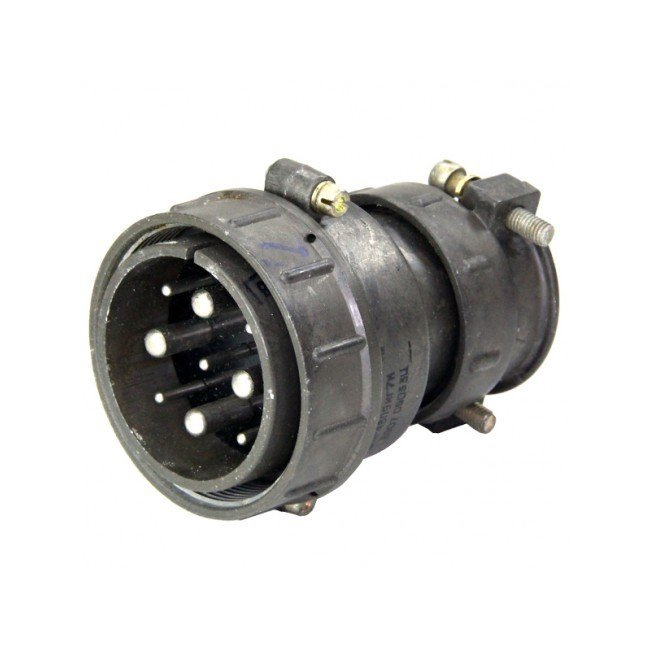

ШР48У9НГ1 представляет собой кабельную вилку углового исполнения из серии соединителей ШР. Она предназначена для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие выпускается в негерметичном исполнении с климатическим обозначением УХЛ, что допускает его применение в условиях умеренного и холодного климата.

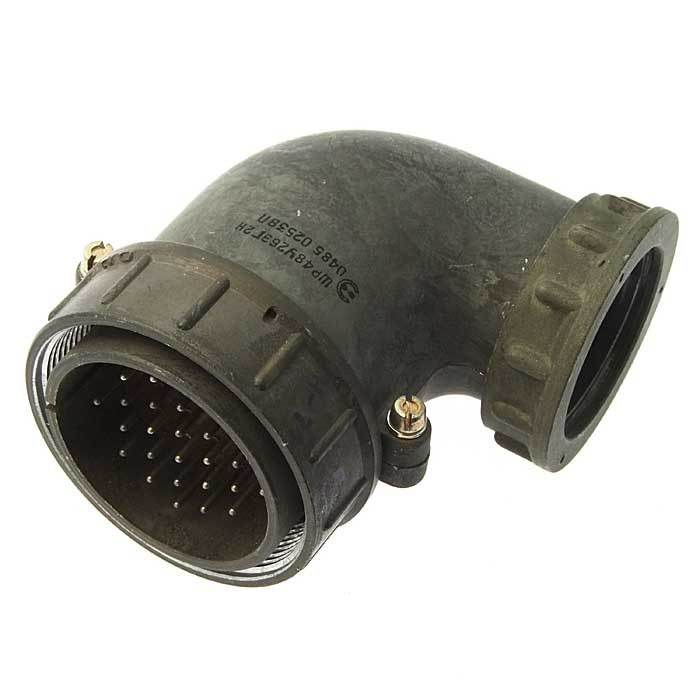

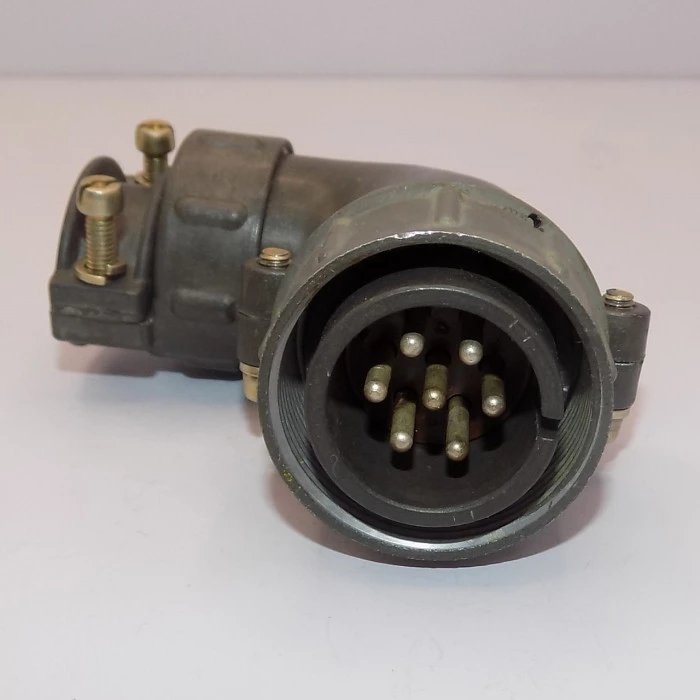

Угловое исполнение патрубка обеспечивает удобный монтаж при ограниченном пространстве и позволяет прокладывать кабель под прямым углом к плоскости сочленения. Такое конструктивное решение особенно востребовано в аппаратуре с высокой плотностью компоновки, где прямые соединители создают избыточные габариты или механические напряжения на кабеле.

Расшифровка обозначения

Маркировка ШР48У9НГ1 несёт в себе полную информацию о конструктивных особенностях вилки:

• ШР — тип соединителя;
• 48 — условный размер корпуса;
• У — угловой патрубок;
• 9 — 9 контактов (4 шт. диаметром 1,5 мм, 2 шт. диаметром 2,5 мм, 2 шт. диаметром 5,5 мм, 1 шт. диаметром 9 мм);
• Н — покрытие контактов никелем;
• Г1 — негерметичное исполнение, климатика УХЛ.

Электрические и механические характеристики

Вилка оснащена девятью контактами различного диаметра, что позволяет распределять токовые нагрузки в соответствии с требованиями конкретной схемы. Контакты диаметром 1,5 мм рассчитаны на ток до 20 А, контакты 2,5 мм — до 35 А, контакты 5,5 мм — до 100 А, а контакт диаметром 9 мм выдерживает до 200 А. Суммарная токовая нагрузка соединителя достигает 490 А.

Сопротивление контактов зависит от их диаметра: для контактов 1,5 мм оно составляет 2,5 мОм, для 2,5 мм — 1 мОм, для 5,5 мм — 0,3 мОм, для 9 мм — 0,15 мОм. Сопротивление изоляции — не менее 5000 МОм. Соединитель выдерживает до 500 циклов сочленений-расчленений, а наработка составляет не менее 1000 часов. По устойчивости к внешним воздействиям изделие сохраняет работоспособность при вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с² (30g), а также при одиночных ударах с ускорением 5000 м/с² и многократных ударах с ускорением 350 м/с².

Применение

Соединители ШР48У9НГ1 применяются во внутренней и наружной установке при условии защиты от пыли и влаги потребителем. Область использования охватывает радиоэлектронную и радиотехническую аппаратуру, а также другие электрические системы. Вилка подходит для монтажа с экранированными или неэкранированными кабелями, что расширяет сферу её применения в различных промышленных и специальных устройствах.
