Назначение и область применения

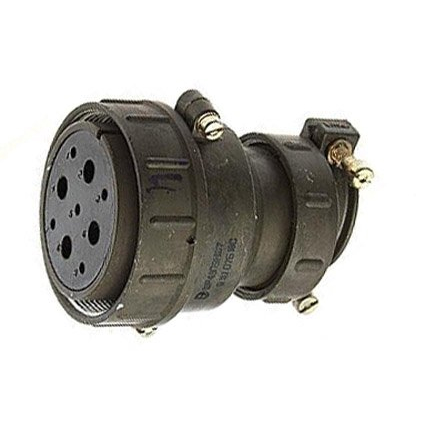

ШР48У9ЭШ7 представляет собой кабельную розетку с угловым патрубком, предназначенную для использования в радиоэлектронной аппаратуре в качестве соединителя общего назначения. Изделие рассчитано на работу в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В. Конструктивное исполнение с угловым патрубком обеспечивает удобный ввод кабеля в условиях ограниченного пространства и позволяет оптимально организовать разводку проводников внутри корпуса оборудования.

Благодаря наличию экранирования разъём подходит для подключения экранированного кабеля, что особенно важно при работе с сигнальными и силовыми линиями, подверженными воздействию электромагнитных помех. Изделие применяется в промышленной электронике, измерительной технике, системах связи и энергетическом оборудовании.

Расшифровка условного обозначения

Маркировка ШР48У9ЭШ7 содержит полную информацию о конструктивных особенностях соединителя:

• ШР — тип соединителя;
• 48 — условный размер корпуса;
• У — с угловым патрубком;
• 9 — количество контактов;
• Э — для экранированного кабеля;
• Ш — розетка;
• 7 — сочетание контактов.

Технические характеристики

Розетка оснащена контактами двух диаметров, что обеспечивает оптимальное распределение токовых нагрузок в зависимости от назначения конкретной цепи. Изделие сохраняет работоспособность в широком диапазоне климатических и механических воздействий.

• Рабочий ток на контактах диаметром 2,5 мм — 25 А;
• Рабочий ток на контактах диаметром 5,5 мм — 100 А;
• Максимальное рабочее напряжение постоянного тока — не более 850 В;
• Сопротивление на контактах диаметром 2,5 мм — 1 мОм;
• Сопротивление на контактах диаметром 5,5 мм — 0,3 мОм;
• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм;
• Количество сочленений-расчленений — 500;
• Минимальная наработка — 1000 ч;
• Диапазон частот синусоидальной вибрации — от 1 до 5000 Гц;
• Температура окружающей среды — от минус 60 до плюс 60 градусов Цельсия.

Совместимость

Ответной частью для розетки кабельной ШР48У9ЭШ7 являются вилки приборные следующих модификаций:

• ШР48П9ЭШ7;
• ШР48П9ЭШ7Н;
• ШР48ПК9НШ7;
• ШР48ПК9ЭШ7;
• ШР48СК9НШ7;
• ШР48СК9НШ7Н;
• ШР48СК9ЭШ7;
• ШРГ48П9ЭШ7;
• ШРГ48ПК9ЭШ7.

Особенности конструкции и эксплуатации

Кабельная розетка ШР48У9ЭШ7 отличается высокой механической прочностью и стабильностью электрических параметров на протяжении всего срока службы. Угловой патрубок позволяет уменьшить габаритную глубину монтажной зоны и снизить механическую нагрузку на кабель в месте ввода. Корпус соединителя обеспечивает надёжную защиту контактной группы от внешних воздействий и предотвращает случайное расчленение при вибрационных нагрузках.

Показатель сопротивления изоляции не менее 5000 МОм гарантирует безопасную эксплуатацию изделия в высоковольтных цепях. Конструкция рассчитана на многократные циклы сочленения и расчленения без потери качества электрического контакта, что подтверждается ресурсом в 500 циклов и минимальной наработкой 1000 часов.

Изделие предназначено для профессионального применения в составе радиоэлектронной аппаратуры и требует соблюдения правил монтажа, характерных для соединителей данного класса.
