Назначение и область применения

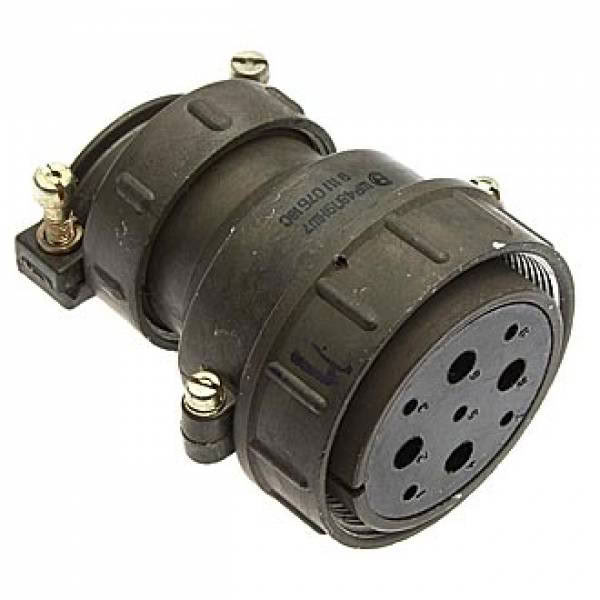

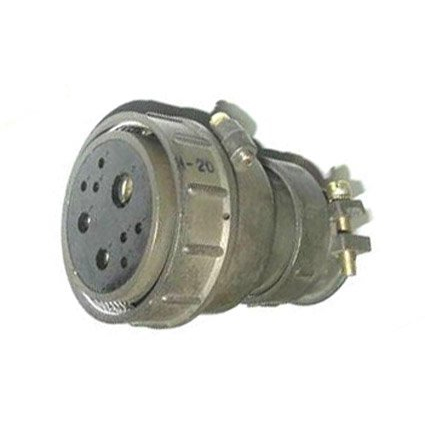

ШР48У9ЭШ1 — это кабельная розетка с угловым патрубком, предназначенная для применения в составе радиоэлектронной и радиотехнической аппаратуры. Изделие относится к соединителям общего назначения и используется для соединения и разъединения электрических цепей, включая провода, кабели, узлы и блоки. Розетка рассчитана на эксплуатацию как внутри помещений, так и снаружи при условии защиты от пыли и воды, что подтверждается климатическим исполнением УХЛ.

Соединитель подходит для работы в цепях постоянного и переменного тока с частотой до 3 МГц. Максимальное рабочее напряжение достигает 850 В по амплитудному значению, что позволяет использовать изделие в широком спектре электротехнических и радиоэлектронных устройств.

Электрические характеристики

Розетка ШР48У9ЭШ1 обеспечивает стабильную передачу электрических сигналов и питания благодаря продуманной конструкции контактной группы. Рабочий ток зависит от диаметра контактов:

• контакты диаметром 1,5 мм — ток до 10 А;
• контакты диаметром 2,5 мм — ток до 25 А;
• контакты диаметром 5,5 мм — ток до 100 А;
• контакты диаметром 9 мм — ток до 200 А.

Сопротивление изоляции составляет не менее 5000 МОм, что гарантирует надёжное разделение цепей и минимальные токи утечки. Ресурс по количеству сочленений и расчленений достигает 500 циклов, а минимальная наработка составляет 1000 часов. Заявленный срок хранения изделия — 15 лет.

Условия эксплуатации

Соединитель сохраняет работоспособность в широком диапазоне температур окружающей среды: от минус 60 градусов Цельсия до плюс 60 градусов Цельсия. При этом допускается перегрев контактов до плюс 110 градусов Цельсия без потери функциональности. Изделие выдерживает пониженное атмосферное давление до 1,3 на 10 в минус четвёртой степени Па, а также одиночные механические ускорения до 5000 метров в секунду за секунду в квадрате, что подтверждает устойчивость к вибрационным и ударным нагрузкам в составе аппаратуры.

Конструктивные особенности

Угловой патрубк корпуса обеспечивает удобный вывод кабеля под углом, что особенно важно при монтаже в ограниченном пространстве или при необходимости изменения направления прокладки кабельной трассы. Розетка входит в серию ШР48, что определяет её совместимость с ответными частями соединителей данной серии и упрощает подбор сопрягаемых элементов.

Применение

ШР48У9ЭШ1 востребована при сборке и ремонте промышленной электроники, измерительной аппаратуры, систем связи и другого оборудования, где требуется надёжное разъёмное соединение с высокой токовой нагрузкой. Изделие подходит как для стационарной установки, так и для применения в условиях периодического разъединения цепей.
