Назначение и область применения

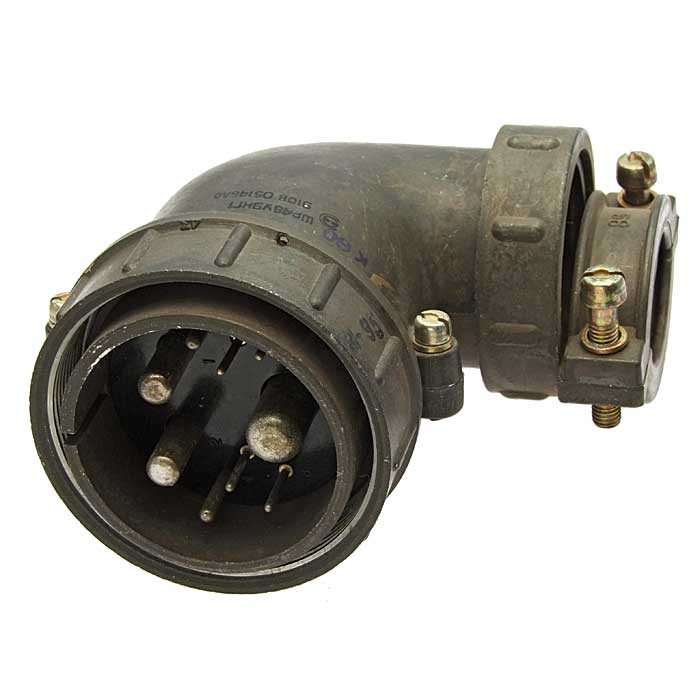

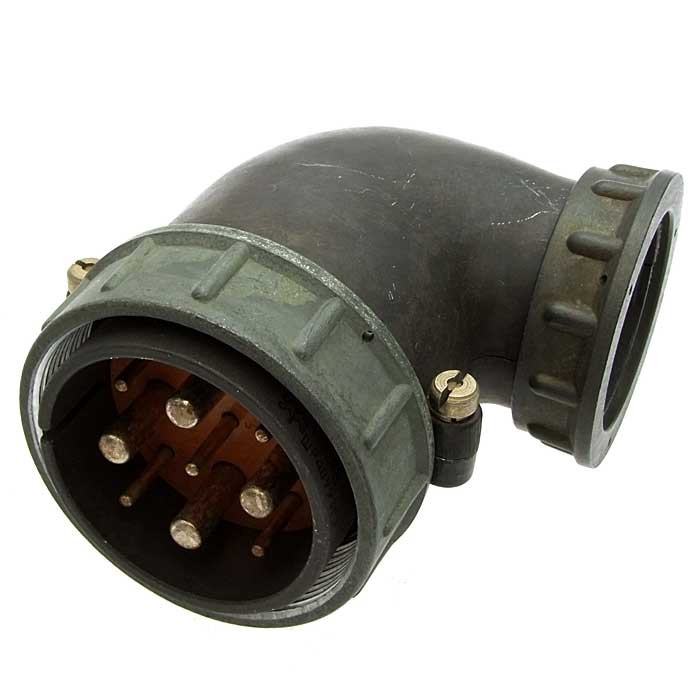

Соединители ШР48У9ЭГ7 представляют собой кабельные вилки с угловым патрубком, предназначенные для использования в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения. Изделие обеспечивает надёжное разъёмное соединение электрических цепей в условиях стационарного монтажа и при периодических перекоммутациях.

Конструктивное исполнение с угловым патрубком позволяет осуществлять подвод кабеля под углом к оси сочленения, что особенно востребовано при ограниченном пространстве внутри корпусов аппаратуры, в стойках, блоках и шкафах с высокой плотностью монтажа. Наличие экранирующего исполнения (буква «Э» в обозначении) делает соединитель пригодным для подключения экранированного кабеля, снижая влияние внешних электромагнитных помех на передаваемые сигналы.

Технические характеристики

Условное обозначение изделия расшифровывается следующим образом:

• ШР — тип соединителя;
• 48 — условный размер корпуса;
• У — конструктивное исполнение с угловым патрубком;
• 9 — количество контактов;
• Э — для экранированного кабеля;
• Г — вилка;
• 7 — обозначение сочетания контактов.

Рабочий ток соединителя составляет до 25 А для контактов диаметром 2,5 мм и до 100 А для контактов диаметром 5,5 мм. Максимальное рабочее напряжение не превышает 850 В постоянного тока. Контакты изготовлены с серебряным покрытием, что обеспечивает низкое переходное сопротивление и стабильность электрических параметров в течение всего срока службы.

Сопротивление на контактах составляет 1 мОм для контактов диаметром 2,5 мм и 0,3 мОм для контактов диаметром 5,5 мм. Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях. Количество сочленений-расчленений достигает 500 циклов, минимальная наработка — 1000 часов, срок сохраняемости — не менее 15 лет.

Условия эксплуатации и надёжность

Соединители данного типа рассчитаны на эксплуатацию в составе радиоэлектронной аппаратуры общего назначения. Конструкция корпуса условного размера 48 и применение серебряного покрытия контактов обеспечивают стабильную работу при токах до 100 А (в зависимости от диаметра применяемых контактов) и напряжении до 850 В постоянного тока.

Ресурсные показатели — 500 циклов сочленений-расчленений и минимальная наработка 1000 часов — подтверждают пригодность изделия для многократного применения в аппаратуре, где требуется периодическое разъединение цепей при техническом обслуживании, ремонте или замене блоков. Срок сохраняемости не менее 15 лет позволяет использовать соединители в составе изделий длительного хранения и ответственного назначения.
